交联聚乙烯绝缘电缆热缩终端头制作工艺 3P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-18
  • 资料类型:RAR
  • 资料大小:9.49 KB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
交联聚乙烯绝缘电缆热缩终端头制作工艺 3P

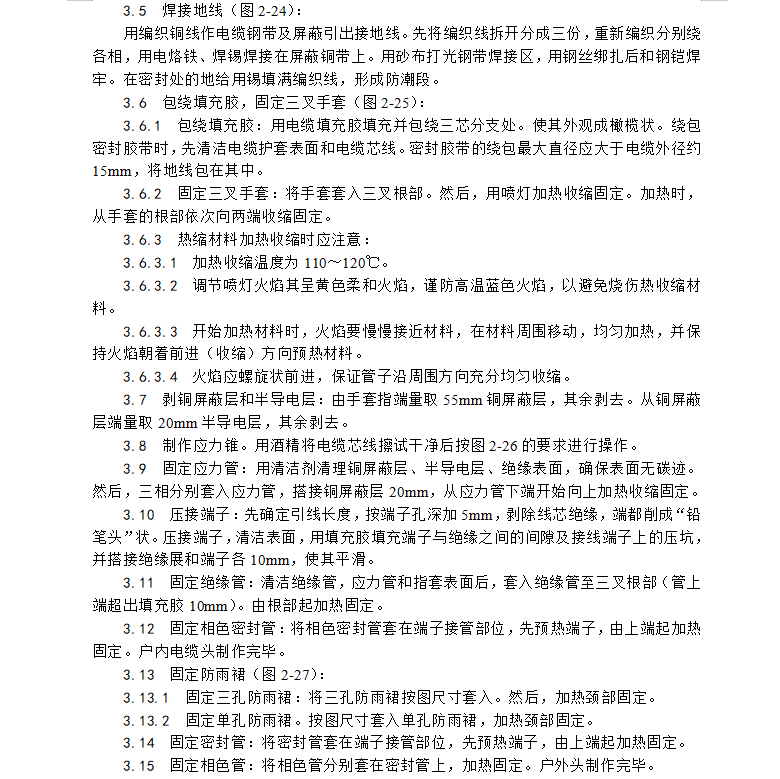

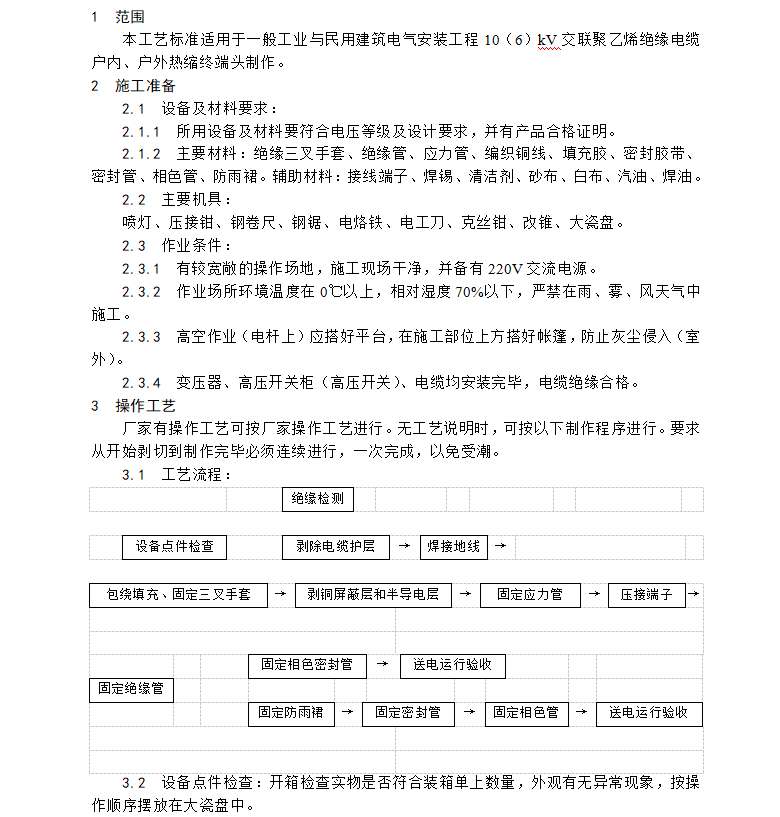

本工艺标准适用于一般工业与民用建筑电气安装工程 10(6)红交联聚乙烯绝绿电缆户内、户外热缩终端头制作。用编织铜线作电缆钢带及屏蔽引出接地线。先将编织线拆开分成三份,重新编织分别绕各相,用电烙铁、焊锡焊接在屏蔽铜带上。用砂布打光钢带焊接区,用钢丝绑扎后和钢铠焊牢。在密封处的地给用锡填满编织线,形成防潮段。
包绕填充胶:用电缆填充胶填充并包绕三芯分支处。使其外观成橄榄状。绕包密封胶带时,先清洁电缆护套表面和电缆芯线。密封胶带的绕包最大直径应大于电缆外径约15mm,将地线包在其中。


资料截图
  • 交联聚乙烯,绝缘电缆热缩,终端头制作
  • 交联聚乙烯,绝缘电缆热缩,终端头制作
  • 交联聚乙烯,绝缘电缆热缩,终端头制作
