油纸绝缘电缆10 (6) kV 户外型终端头制作工艺 4P
本工艺标准适用于一般工业与民用建筑电气安装工程10 (6) ky油纸绝缘电缆户外型终端头制作。室外电缆终端头的制作应选择晴朗无风的天气施工,环境温度在+5C以上,其空气相对湿度在70%以下。施工现场及其周围应清洁干燥,操作平台要牢固,四月应搭设防风栅。施工现场应备有220V电源和安全电源。施工现场应符合安全消防规定,易燃物要妥善保管。电缆终端头制作人员应经过专门培训并考核合格,方可施工操作。
用汽油棉丝将铅包擦试干净,冬季施工时可用喷灯加热后将铅包擦拭干净。用钢锯条或钢锉将钢带锉光。
将多股塑料铜线(120mm2电缆用16mm2、120mm2电缆用25mm2铜线),剥开10~15cm,并将铜线拉直,平铺在钢带和铅皮上,铅皮上用中2铜线绑扎3~5匝,钢带上用卡子咬口卡牢。
焊地线,用喷灯将钢带和铅皮加温后,用硬脂酸清洗干净,并在钢带上涂以焊油,用封铅将地线焊牢,要求表面光滑,应焊接两层钢带,不应虛焊。

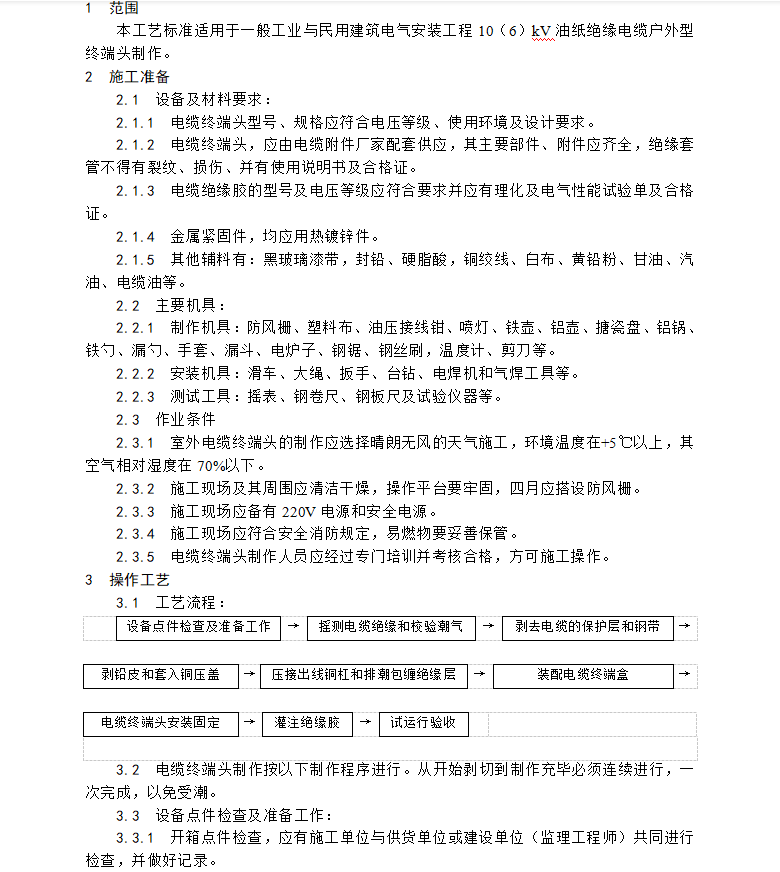

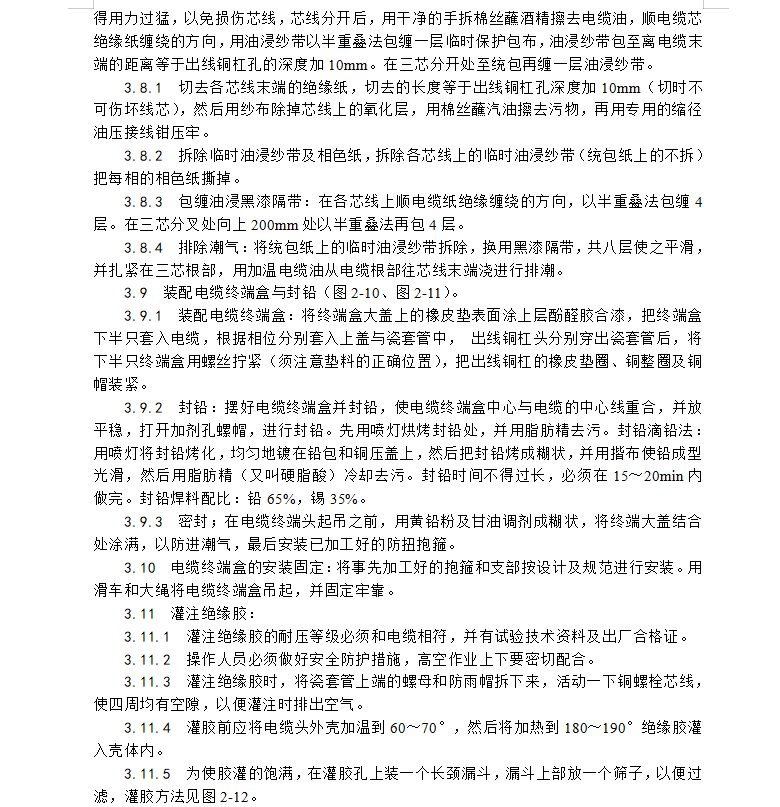

资料截图
