5800 隧道超欠挖计算程序
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-11-05
  • 资料类型:RAR
  • 资料大小:41.0 KB
  • 资料分类:工程测绘
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
5800 隧道超欠挖计算程序
说明:仪器架至测站点上定向后,观测掌子面任意点,测得数据进入反算主程序FS计算得出:对应里程桩号和边距及对应里程路面纵断设计高程。然后再进入隧道3心圆放样主程序(CQW)可计算出超欠挖或即可在掌子面上绘出开挖轮廓线,以便更好指导开挖作业。进入隧道3心圆放样主程序(CQW)程序显示H1?---输入实测高程Z?----反算得出边距(左-,右+)不需要修改—平面设计线距隧道中线5.72米已在公式中输入W=------直接计算出超欠挖结果进入隧道二衬断面检测主程序(CQJC)同上结语:测量放样时间精确度、工作效率大大提高,超欠挖得到很好控制。画出隧道开挖轮廓线只需15-20分钟内即可完成。
资料截图

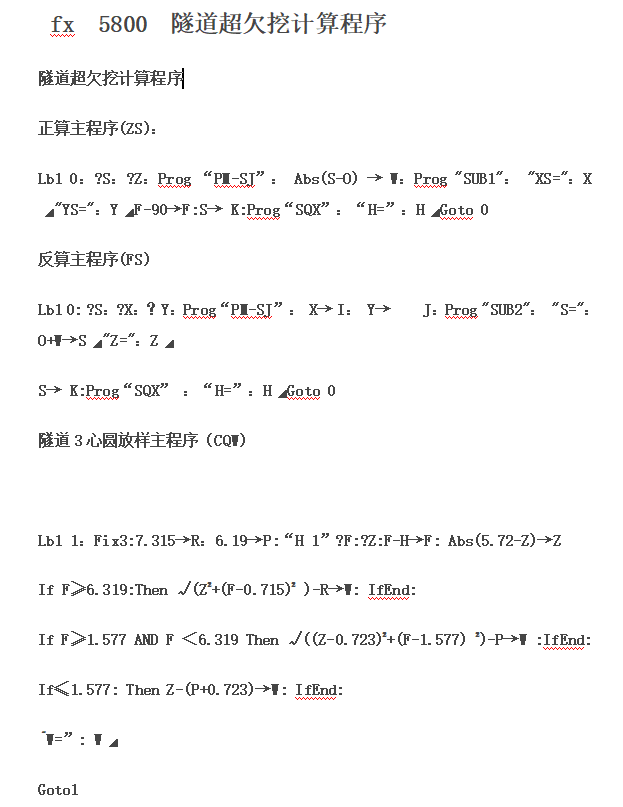

  • 5800 隧道超欠挖计算程序

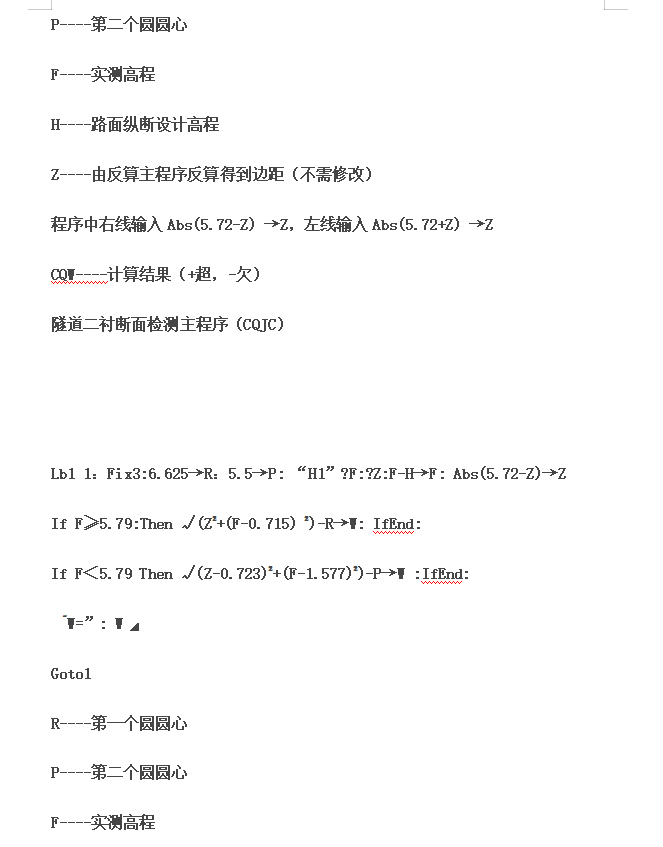

  • 5800 隧道超欠挖计算程序

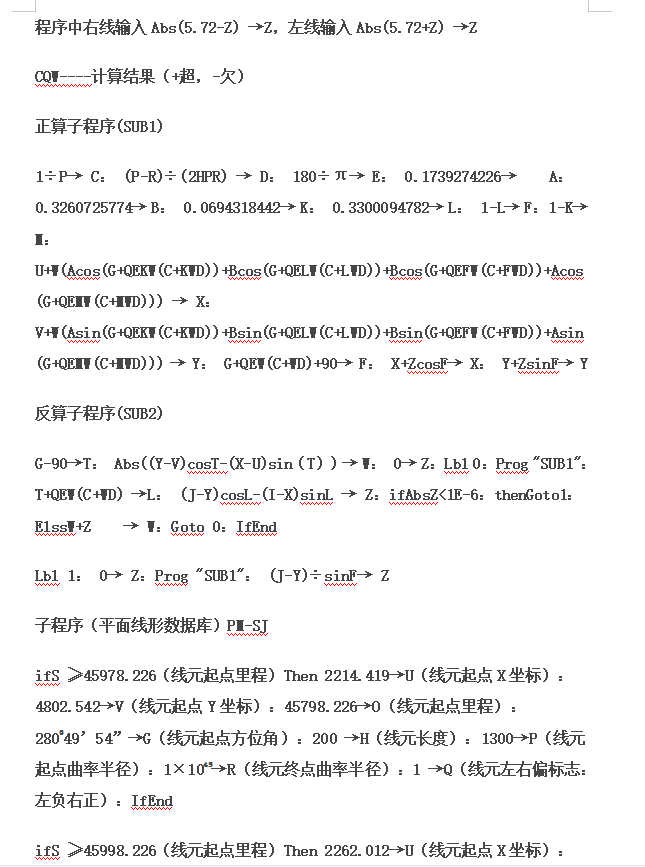

  • 5800 隧道超欠挖计算程序
