框架剪力墙结构高层住宅项目施工测量方案
建设项目包括地下商业,地下车库,地上商业,高层办公,地下四层,地上九层,建筑高度39.80米。本项目用地面积6000 平方米,总建筑面积29568.14㎡;本工程主体结构采用框架剪力墙结构,本工程抗震设防类别为丙类。
建筑设计标高±0.000相当于与绝对标高5.000米。
地下部分基坑支护采用灌注桩+钢筋混凝土内支撑作为基坑支护体系(三道支撑)及三轴搅拌桩做止水帷幕,基础为冲孔孔灌注桩。
基坑深度为-18.300米,基坑形状较规则,呈现正四边形,基坑背面长约61.9m,东面长约72.0m,南面长约61.9m,西面长约72.0m,周长约260m。
地下室四层,涵括地下人防工程,主要为停车场;因本建筑由商业建筑+高层办公建筑结合,所以地下室设备区(房)面积较大;地下建筑中汽车坡道为圆弧设计,其他部位设计均较为规则。

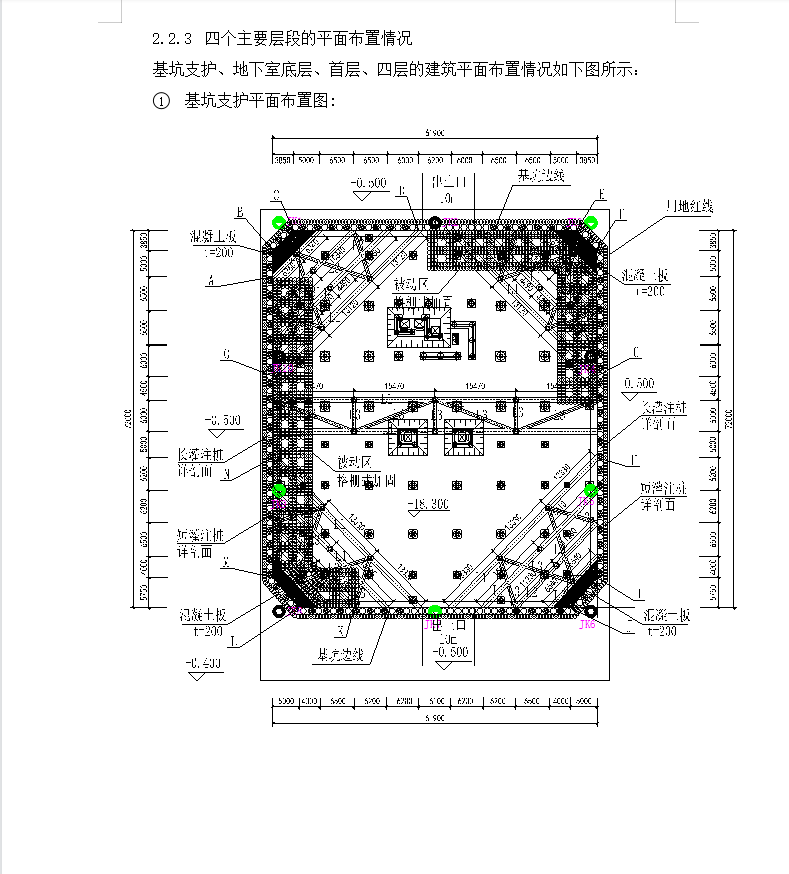

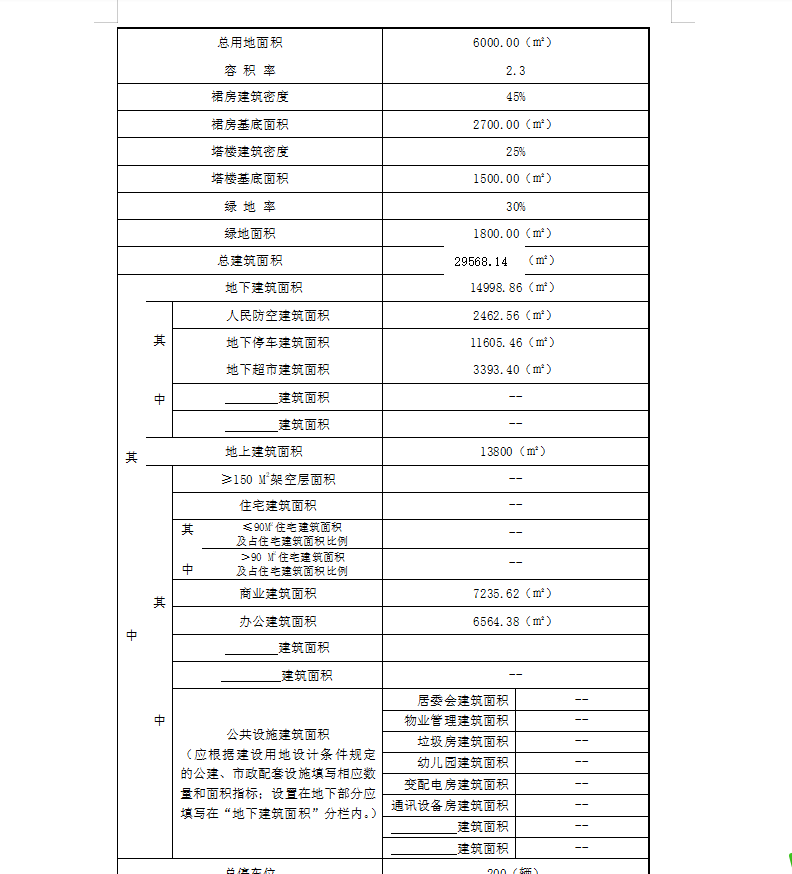

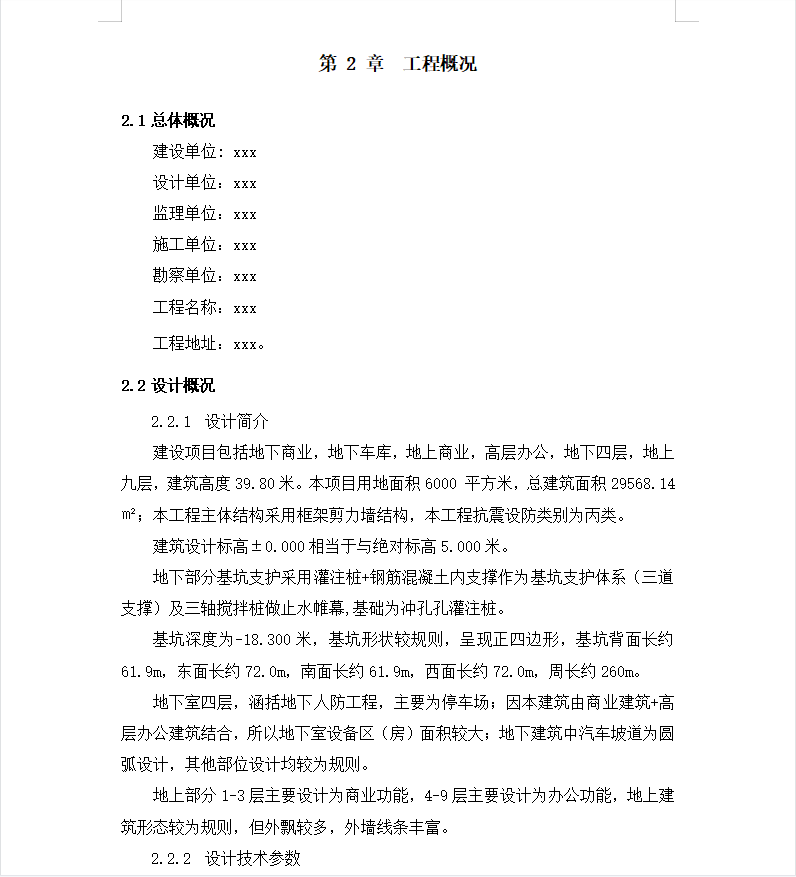

资料截图
  • 高层住宅施工测量方案
  • 高层住宅施工测量方案
  • 高层住宅施工测量方案
