CAD是设计人员的重要设计工具，在软件里面进行建筑图纸的绘制时，经常都会需要标高，为了省事我们可以制作成块，那么CAD里怎样创建标高的块呢？这就来给大家说说。
方法/步骤
第1步
首先我们打开CAD软件
第2步

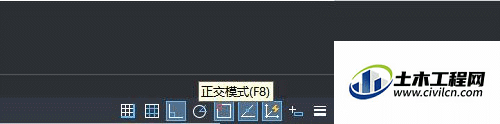

点击界面下方的“正交”按钮，启动正交模式
第3步

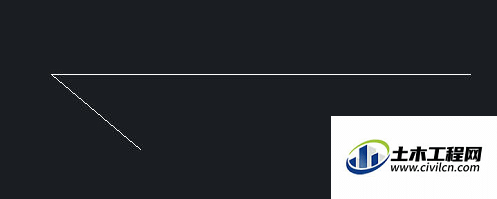

点击“直线”按钮，画出一条长为720的直线，然后再画出一条长为200、角度为-40度的直线，执行结果如下图所示
第4步

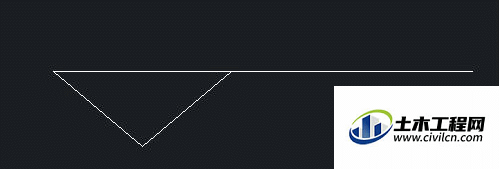

在命令行中输入“MI”命令，启动镜像功能，从而得到标高，如下图所示
第5步
在命令行中输入“ATT”命令，按回车键进行确认。CAD软件会自动弹出“定义属性”的对话框，我们输入名称“A”、值“%%P”和高度“150”，如下图所示
第6步

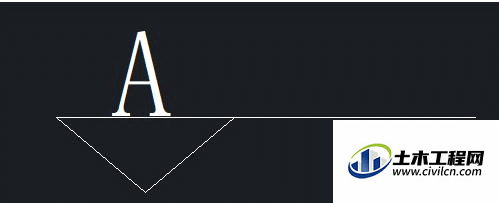

点击“定义”按钮，然后在合适的位置放置A
第7步

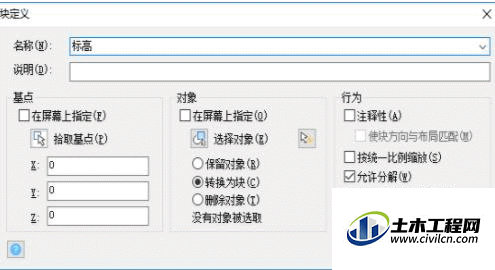

在命令行中输入“B”命令，按空格键。在弹出来的“块定义”对话框中，把名称设为“标高”，点击“拾取点”按钮，在标高位置点击一点。点击“选择对象”按钮，把对象全部选中。点击确定按钮
第8步

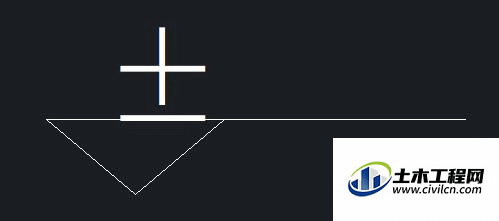

在弹出的“编辑图块属性”对话框中设置，我们输入标高值为“%%p”，单击“确定”。执行结果如下图所示
第9步

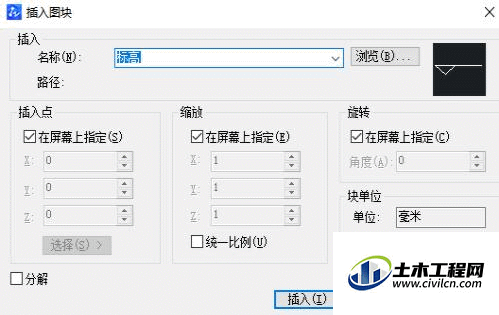

在命令行里输入“I”命令，按空格键，系统会自动弹出“插入图块”的对话框，我们选择“标高”，再点击“插入”按钮
第10步

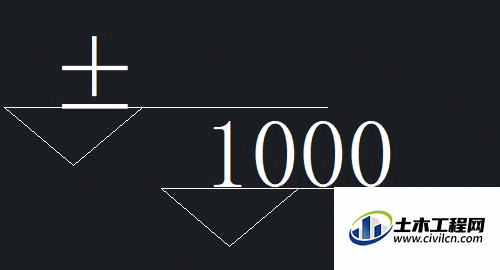

根据命令行的指示完成插入标高的块的操作，比如这里输入标高值为1000，点击确定，就可以插入一个1000标高的块了
