CAD可以更轻松地解决最严峻的设计挑战，借助其自由形状设计工具能创建所想像的形状。对于刚接触CAD但有一点基础的朋友，我们可以来联系一些比较复杂的图形，那么CAD怎么快速画一个花纹结？大家可以参考下面教程。
方法/步骤
第1步

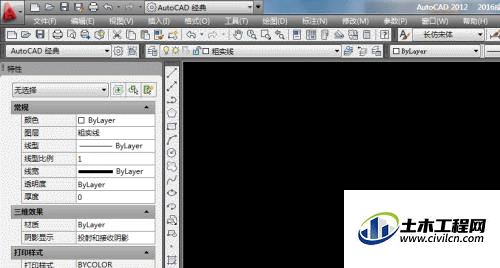

如下图所示，
打开CAD软件，
新建一个空白的文件。
第2步

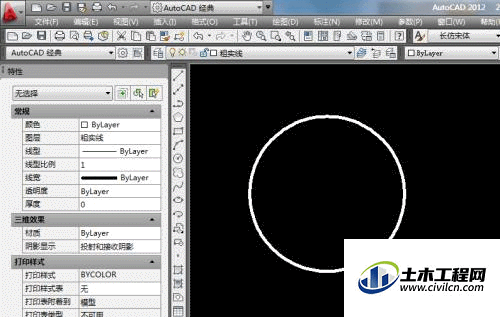

如下图所示，
输入“c”，回车，
点一个点作为圆心，
输入“d”，回车，
输入“100”，回车。
一个直径为100的圆画好了。
第3步

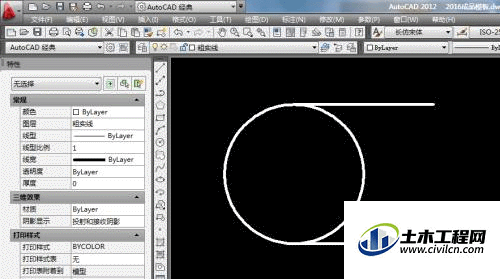

如下图所示，
画两条直线，
直线要求：与圆相切与上下两极点，长度100。
第4步

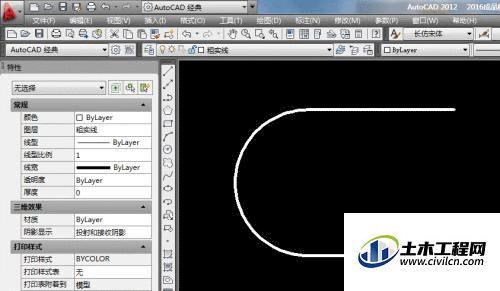

如下图所示，
输入“tr”，回车，
点击圆，
修剪的效果要如下图所示。
第5步

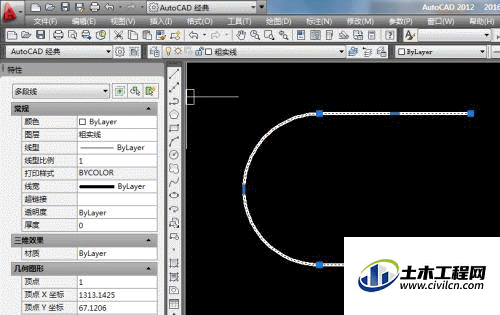

如下图所示，
输入“pe”，回车，
点击一条直线，回车，
点击圆弧和另外一条直线，
回车，
回车。
至此，
将三条独立的线段合并成一条多段线了。
第6步

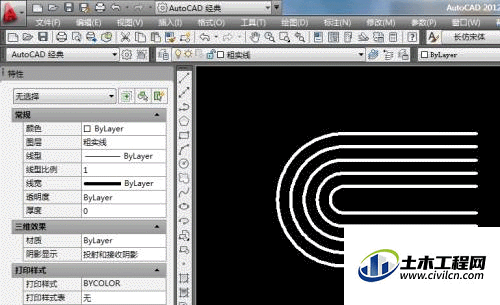

如下图所示，
输入“O”回车，
输入“10”，回车，
选择多段线，
向内偏移4次。
第7步
如下图所示，
画一条竖直的线段作为辅助线。
第8步

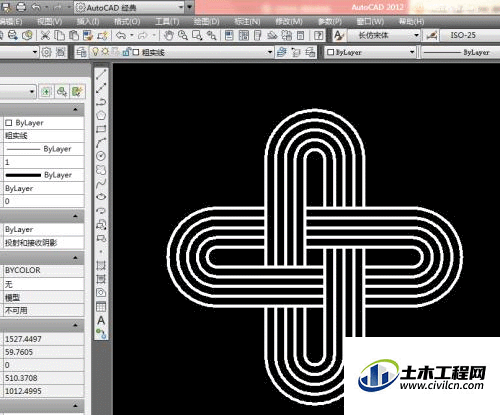

如下图所示，
将所有线段一起阵列：要求环形阵列，数目4，角度360。
输入“ar”，回车，
选择所有线段，回车，
选择“极轴”，回车，
选择辅助线的中点，回车，
输入数字“4”，回车，
输入角度“360”，回车。
至此，
环形阵列完成。
说明一下，笔者用的AutoCAD是2012版本，所有环形阵列又叫极轴。
第9步

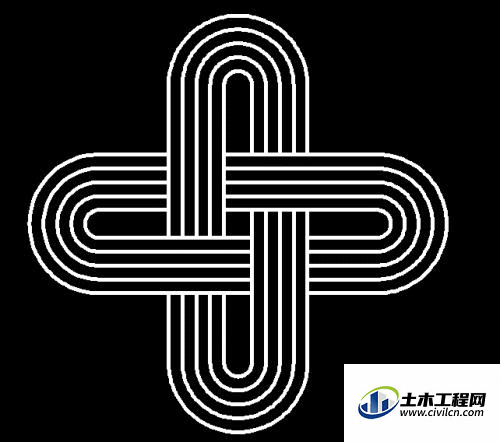

如下图所示，这是修剪完之后的效果。
输入“tr”，回车，
按下图所示的效果进行修剪，
然后，
将多余的辅助线删除，

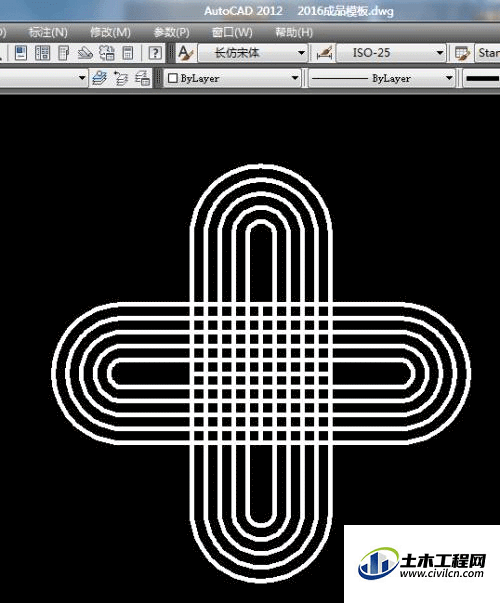

最后只留下如下图所示的花纹结。
至此，
花纹结画好了。
