不少朋友对于CAD怎么画出详图符号并不是很了解，其实通过本经验的绘制，让读者掌握详图符号中内外圆直径的大小，并且设置内圆的线宽，再让用户掌握详图符号中圆内文字的字高及设置方法。
方法/步骤
第1步

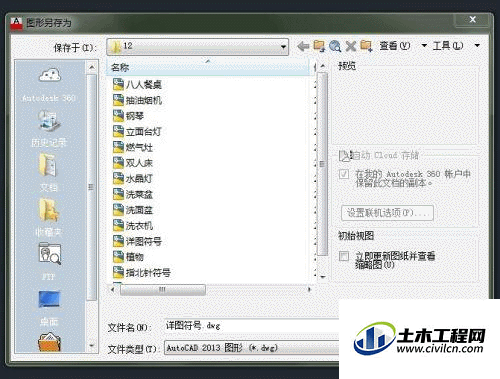

正常启动autocad软件，执行“文件|打开”菜单命令，将“室内装饰样板.dwt”文件打开，再执行“文件|另存为”菜单命令，将其另存为“详图符号.dwg”文件，从而调用其中已经有的绘制环境
第2步

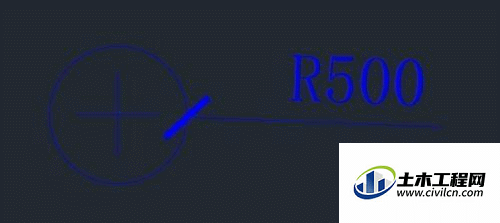

执行“圆”命令（C），根据提示绘制出一个半径为500mm的圆。
第3步

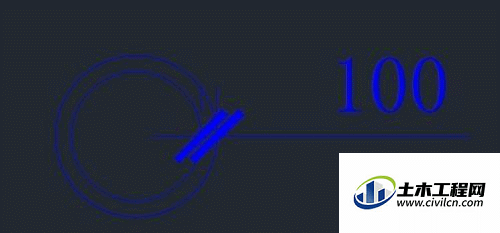

执行“偏移”命令（O），将圆向内偏移100mm.
第4步

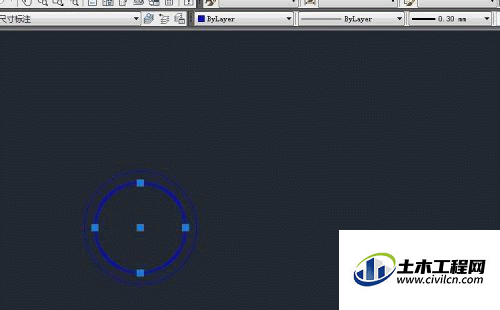

选择内侧圆，在“特性”工具栏中设置线宽为30mm.
第5步

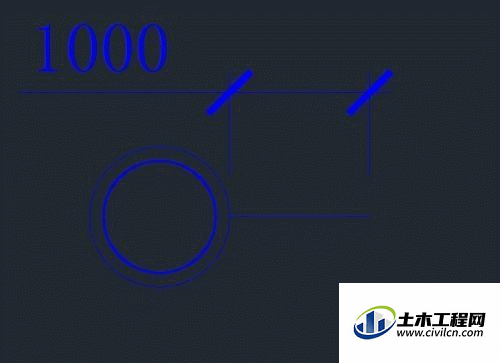

执行“直线”命令（L），经过外圆的右侧象限点，向右侧绘制一条长1000mm的直线。
第6步

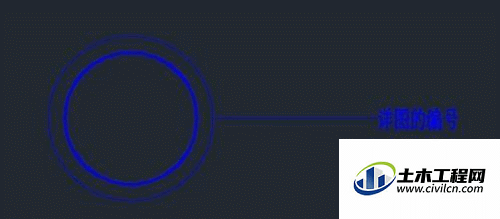

执行“单行文字”命令（T），输入文字并移动到相应的位置。
第7步
执行基点命令（base）,指定圆心点作为基点，然后保存。
