相信很多朋友们在使用CAD的时候,都遇到过同样的问题,那就是关于CAD怎么把模型尺寸缩放到想要的尺寸的问题,下面就把解决这种问题的方法给大家分享一下,希望可以帮助到大家。

方法/步骤

第1步

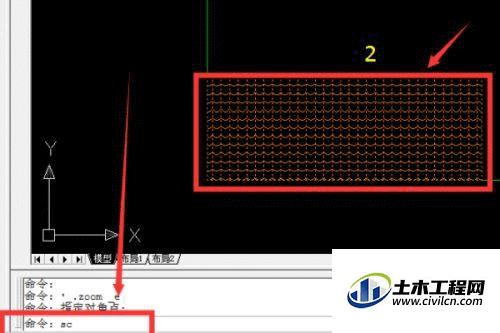

首先将第二个图像放入第一个图像,保持其中一个端点重合,然后选择第二个图像,快捷键sc(缩放快捷键) - 空格键。


第2步

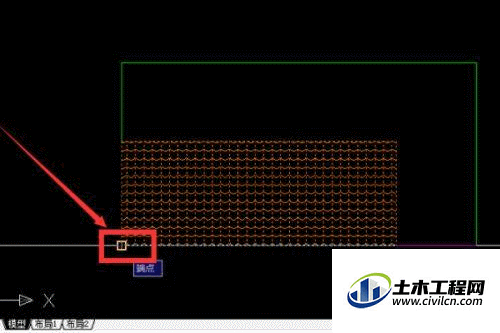

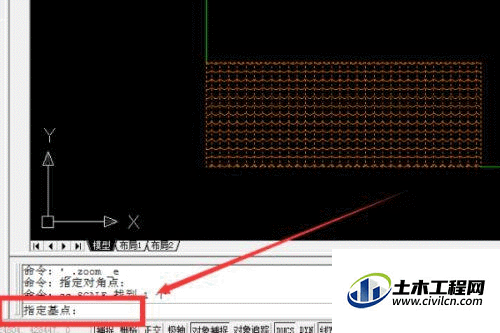

根据提示,指定基点。


第3步

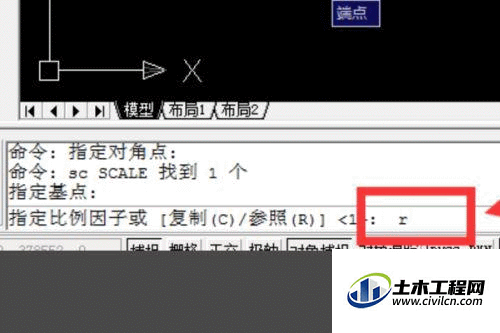

之后,将出现该命令,选择参考R  - 空格键。


第4步

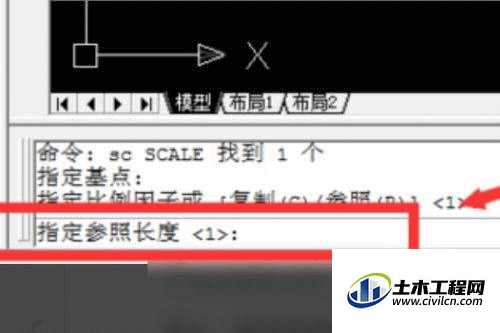

接下来,命令提示指定长度(请注意,指定长度是要更改的长度,例如第二个图像的宽度)。


第5步

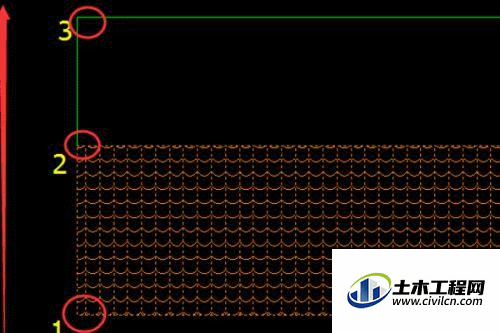

我们使用鼠标选择1,2(1和2之间的线实际上是上一步中提到的指定长度),然后放大到点3,最后2点与3重合(3是第二点)在命令中)。


第6步

最后完成模型的缩放,具体效果如下。


第7步

具体步骤总结如下:

1、首先将第二个图像放入第一个图像,保持其中一个端点重合,然后选择第二个图像,快捷键sc(缩放快捷键) - 空格键。

2、根据提示,指定基点。

3、之后,将出现该命令,选择参考R  - 空格键。

4、接下来,命令提示指定长度(请注意,指定长度是要更改的长度,例如第二个图像的宽度)。

5、我们使用鼠标选择1,2(1和2之间的线实际上是上一步中提到的指定长度),然后放大到点3,最后2点与3重合(3是第二点)在命令中)。

6、最后完成模型的缩放,具体效果如下。
