CAD是一个绘图软件，他可要比我们用手绘图效率高多了，而且精准度也比手绘的要高一些，所以，现在被广泛应用在工业和建筑业，这也让绘图者方便多了，那么今天就来告诉大家CAD怎么画洗菜盆设计图。
单击“绘图”工具栏中的“直线”按钮可以绘制出初步轮廓，轮廓的大约尺寸：长为500、宽为260。
第二步
单击“绘图”工具栏中的“圆”按钮，然后，绘制出一个圆心。圆心的尺寸：长为240、宽为80的矩形大约左中位置处，半径为35的圆。
第三步
接着，单击“修改”工具栏中的“复制”按钮，选择刚绘制的圆，将其复制到右边合适的位置，完成旋钮绘制。
第四步
单击“绘制”工具栏中的“圆”按钮，绘制一个圆心尺寸为：长：139、宽为40的矩形大约正中的位置，半径为25的圆，绘制出水口。
接着，单击“修改”工具栏中的“修剪”按钮，修剪绘制的出水口。
第五步
单击“修改”工具栏中的“倒角”按钮，绘制水盆的4角。命令行提示如下：
命令：CHAMFER
（“修剪”模式）当前倒角距离1=0.0000，距离2=0.0000
选择第一条直线或（放弃U/多段线P/距离D/角度A/修剪T/方式E/多个M）：D
指定第一个倒角距离<0.0000>:50
指定第二个倒角距离<50.0000>:30
选择第一条直线或（多段线P/距离D/角度A/修剪T/方式M/多个U）：U
选择第一条直线或（放弃U/多段线P/距离D/角度A/修剪T/方式E/多个M）：（选择左上角横线段）
选择第二条直线，或按住Shift键选择要应用角点的直线：（选择右上角竖线段）
命令：CHAMFER
（“修剪”模式）当前倒角距离1=50.0000，距离2=30.0000
选择第一条直线或（放弃U/多段线P/距离D/角度A/修剪T/方式E/多个M）：A
指定第一条直线的倒角长度<20.0000>:
指定第一条直线的倒角角度<0>:45
指定第一条直线或（放弃U/多段线P/距离D/角度A/修剪T/方式E/多个M）：U
选择第一条直线或（放弃U/多段线P/距离D/角度A/修剪T/方式E/多个M）：（选择左下角横线段）
选择第二条直线，按住Shift键选择要应用角点的直线：（选择左下角竖线段）
选择第一条直线或（放弃U/多段线P/距离D/角度A/修剪T/方式E/多个M）：（选择右下角横线段）
选择第二条直线，或按住Shift键选择要应用角点的直线：（选择右下角竖线段）

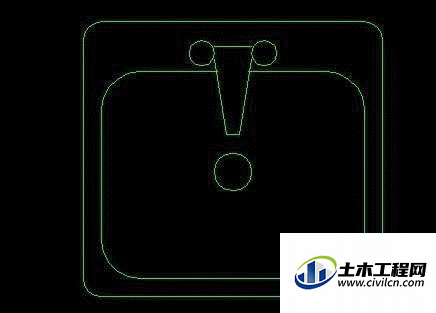

洗菜盆绘制完成。
温馨提示：
以上就是关于“怎样用CAD绘制洗菜盆？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
