CAD图形制作编辑能力都是非常好的，现如今我们使用的好多图纸都是用它来完成的，所以今天我给大家介绍一下三维图形绘制中的工字型的绘制，在以后的课程中，会给大家介绍CAD怎么绘制三维图工字型的方法。
方法/步骤
第1步
一、工字型的绘制
步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。从下拉菜单View→Display→UCSIcon→On关闭坐标显示。
第2步

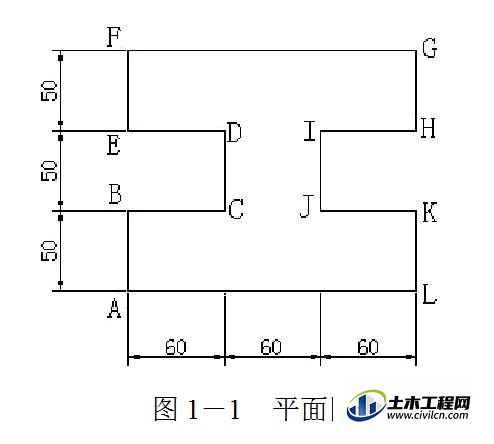

步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。
第3步
步骤三：创建面域。在命令栏Command：输入Region，用框选方式全部选中该图形，回车。出现提示：1 loop extracted，1 Region created，表示形成了一个封闭图形，创建了一个面域。
第4步
步骤四：对该面域进行拉伸操作。Draw→Solids→Extrude，选中该面域的边框，回车。在命令栏提示：Specify height of extrusion or [Path]：30，回车，再回车。三维工字形实体就生成了。
第5步

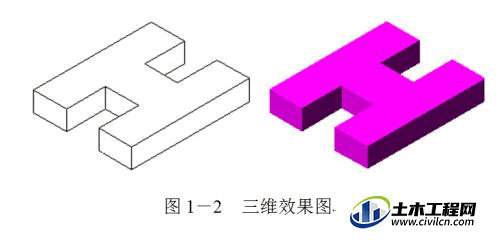

步骤五：观察三维实体。View→3D Views→SW Isometric，再从View→Hide进行消除隐藏线处理，观察，最后进行着色渲染，View→Shade→Gouraud Shaded，如图1－2所示。
温馨提示：
以上就是关于“CAD三维图的绘制教程之工字型的绘制”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
