CAD怎么绘制轴测图？相信很多小伙伴都有遇到同样的疑问，那么具体要怎么操作呢？下面就给大家分享一下，CAD绘制轴测图的方法，希望本文对大家有帮助，感兴趣的小伙伴可以一起学习了解一下。
方法/步骤
第1步

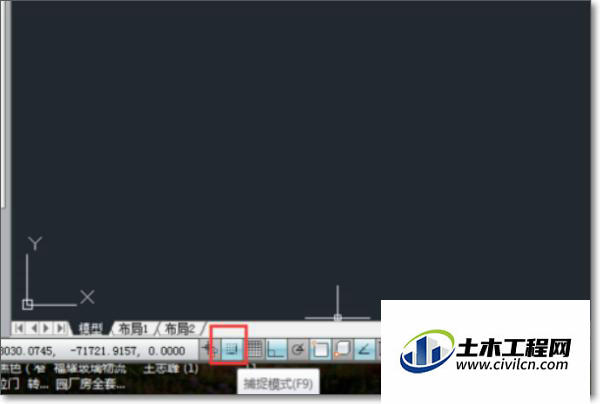

首先打开CAD，将CAD模式设置为 AutoCAD经典模式,在左下角找到捕捉模式f9，点击鼠标右键，
第2步

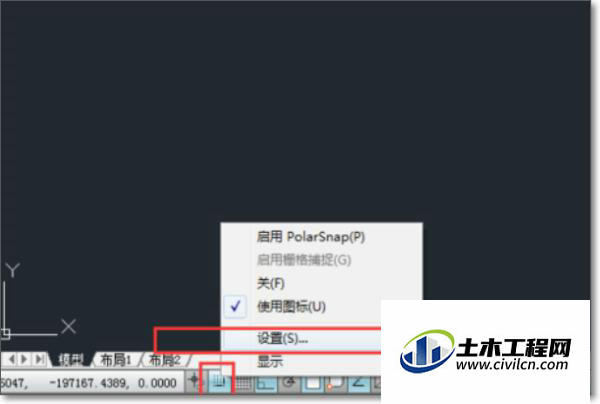

再点击设置按钮。
第3步

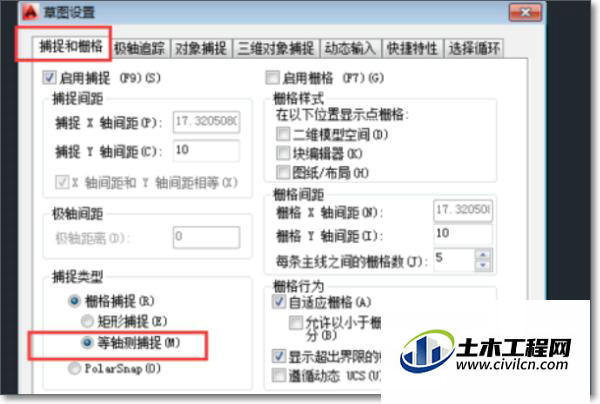

弹出草图设置对话框，点击捕捉和栅格-选择等轴测捕捉 （把矩形捕捉取消）
第4步

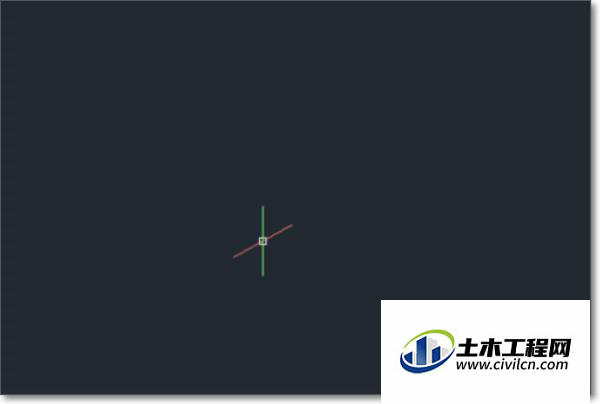

此时绘制页面出现红绿色的图标，表示此时可以绘制等轴测图形了
第5步

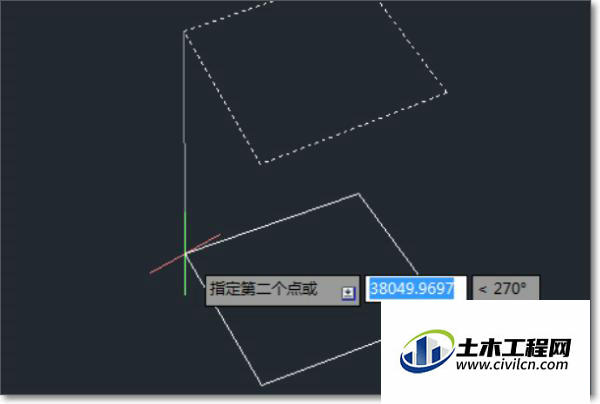

选择直线工具，开始绘制，按键盘上的f5可以变换轴测的方向，来进行绘制。绘制好后相同平行部分用按快捷键co 进行复制，
第6步

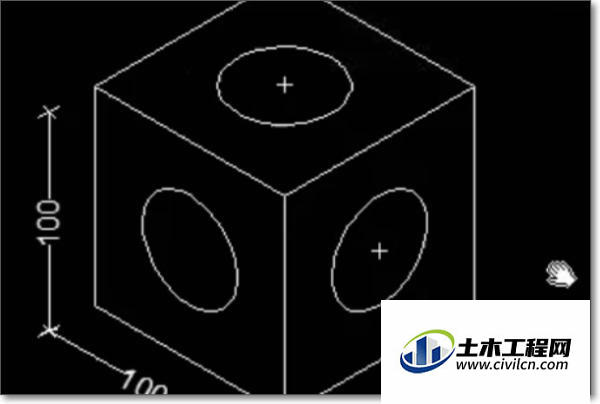

在此等轴测捕捉模式的基础上画轴侧圆，输入快捷键el 再输入 i 以起点为圆心绘制轴侧圆。完成效果图。
第7步
具体步骤总结如下：1、首先打开CAD，将CAD模式设置为 AutoCAD经典模式,在左下角找到捕捉模式f9，点击鼠标右键，2、再点击设置按钮。3、弹出草图设置对话框，点击捕捉和栅格-选择等轴测捕捉 （把矩形捕捉取消）4、此时绘制页面出现红绿色的图标，表示此时可以绘制等轴测图形了5、选择直线工具，开始绘制，按键盘上的f5可以变换轴测的方向，来进行绘制。绘制好后相同平行部分用按快捷键co 进行复制，6、在此等轴测捕捉模式的基础上画轴侧圆，输入快捷键el 再输入 i 以起点为圆心绘制轴侧圆。完成效果图。
