AutoCAD2011电气设计教学讲义 130P
电气工程图主要有5大特点:(1) 简图是电气工程图的主要表现。
(2)元件和连接线是电气工程图描述的主要内容。
(3) 图形、文字和项目代号是电气工程图的基本要素。
(4)电气工程图在绘制过程中主要采用功能布局法和位置布局法。
(5) 电气工程图具有多样性。
图形符号是用于电气图或其他文件中表示项目或概念的一种图形、记号或符号。以下是最常见的电气图形符号:
1.电阻器、电容器、电感器和变压器 2.半导体管 3.其他电气图形符号
最新的《电气图形符号总则》国家标准代号为GB/T4728.1-1985,对各种电气符
号的绘制做了详细的规定,电气图形符号主要由以下13个部分组成。
1.总则 2.符号要素、限定符号和其他常用符号 3. 导线和连接器件 4.无源元件 5.半导体和电子管 6.电能的发生和转换7.开关、控制和保护装置 8.测量仪表、灯和信号器件 9电信:传输和外围设备 10.电信:传输 11.建筑安装平面布置图 12.二元逻辑器件 13. 模拟器件
在AutoCAD中,
用户可以通过按钮命令、菜单命令和命令行执行命令3种形式来执行AutoCAD命令。
按钮命令绘图是指用户通过单击工具栏中相应的按钮来执行命令。
菜单命令绘图是指选择菜单栏中的下拉菜单命令执行操作。
命令行执行命令是指AutoCAD中大部分命令都具有别名用户可以直接在命令行中输入别名并按下Enter键来执行命令。以AutoCAD中常用的“直线”命令为例,用户可以单击“标准”工具栏中的“直线”按钮,或者选择“绘图”“直线”命
令,或者在命令行里输入LINE命令来执行该命令。

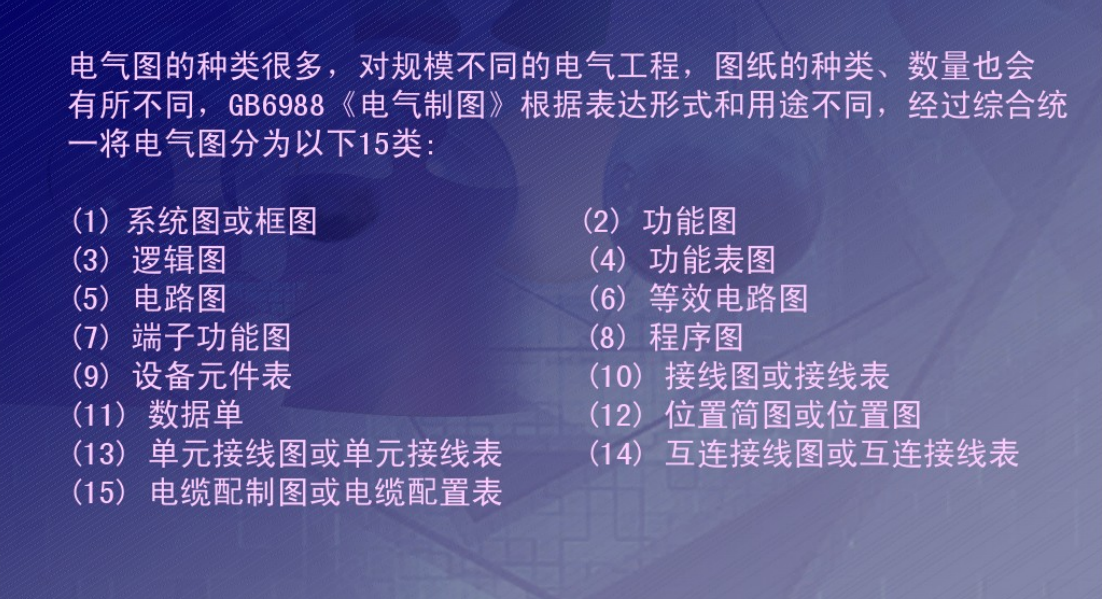

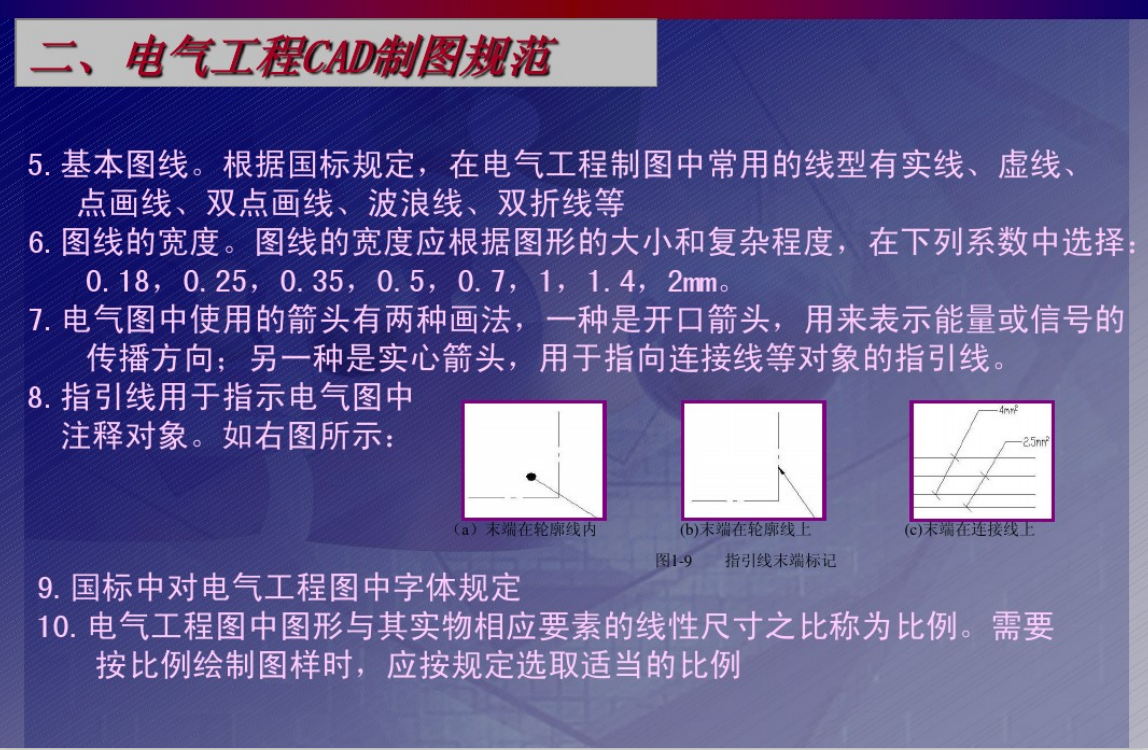

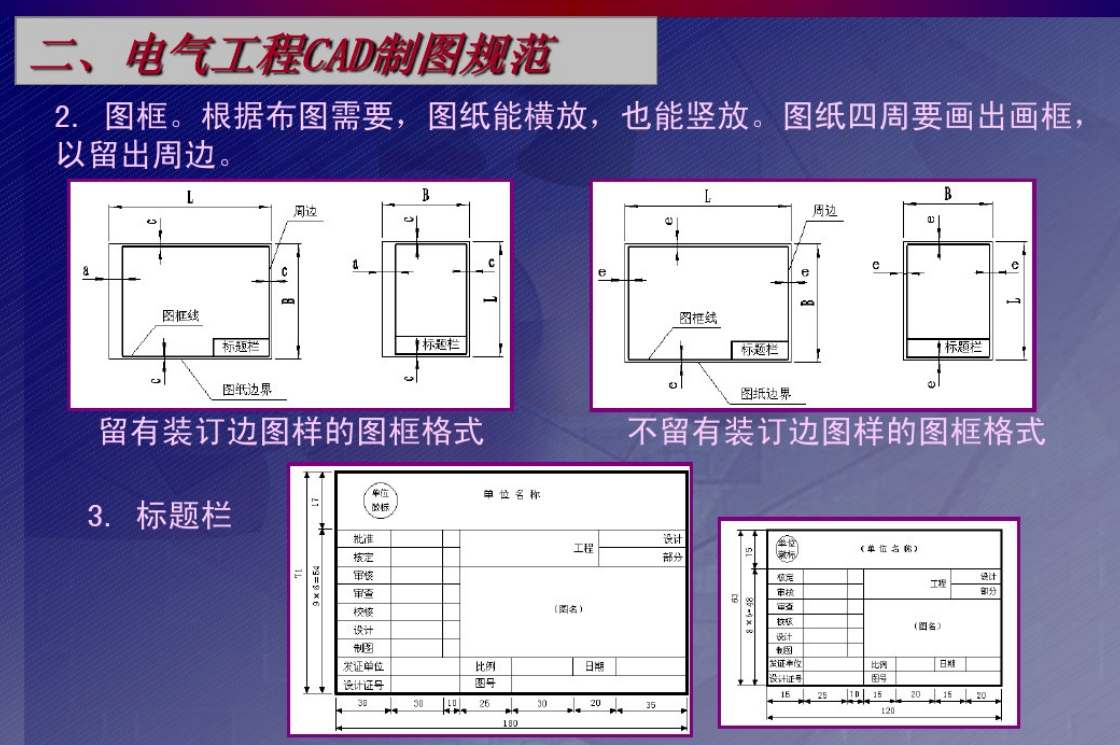

资料截图
  • AutoCAD2011电气设计教学讲义 130P
  • AutoCAD2011电气设计教学讲义 130P
  • AutoCAD2011电气设计教学讲义 130P
