本次分享的文章详细介绍了Shift键在CAD应用技巧,很实用,希望能帮到大家提高绘图效率呢!

Shift键又叫做上档转换键,除了我们经常使用的输入法切换、快速切换等功能之外,还可以与鼠标以及键盘其他键位组合使用,如选择连续文件(与鼠标首尾点配合)、直接删除文件(与Delete组合使用)等。

在AutoCAD的操作中,Shift键的使用更加丰富,接下来,我们就来盘点一下Shift键在CAD操作中的精彩表现。

应用一:从当前选择集中排除部分图形对象

在当前的选择集中,如果包含了不需要的内容怎么办呢?当然不是按“ESC”键退出当前的选择操作从头再来

请你像我这样做:

按住Shift键,然后单击需要从选择集中删除的对象,这样就可以轻松将不需要的图形对象排除在外。

如果需要排除的图形对象较多,还可以用窗选(框选)或套索的方式进行操作

应用二:同时激活多个夹点进行编辑

夹点编辑方便快捷,在特定的设计环境中,可以通过改变夹点的位置来改变图形对象的形状,甚至可以起到部分代替“拉伸”、“旋转”或“缩放”命令的作用


那么能够同时选中多个夹点,同时进行操作呢?

借助Shift键就可以达到要求:

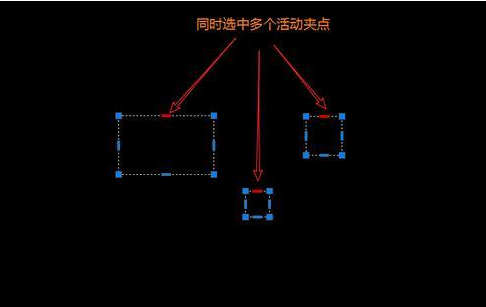

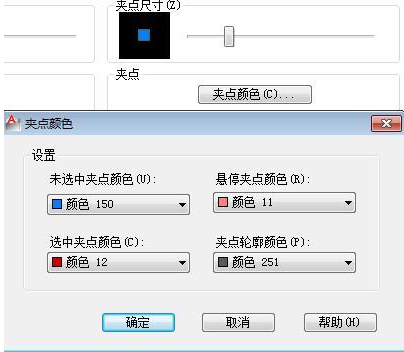

在选中图形对象后,每个图形对象的夹点将以亮显的方式被突出显示,按住Shift依次选中每个图形的任意夹点,即可同时以“夹点控制”的方式“同步操作”


应用三:新添加图形对象到选择集的方式

在添加新对象到选择集的操作中,如更改发现需要按住Shift键可以将对象添加到选择集或从选择集中删除对象,感觉很不方便,那么是系统变量“PLCKADD”被修改了。

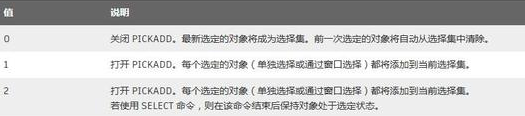

如果需要回复习惯的选择添加方式,就要关闭PLCKADD,及修改系统变量值为“0”

修改后,最新的选定的对象将成为选择集,前一次选定的对象将自动从选择集中清除

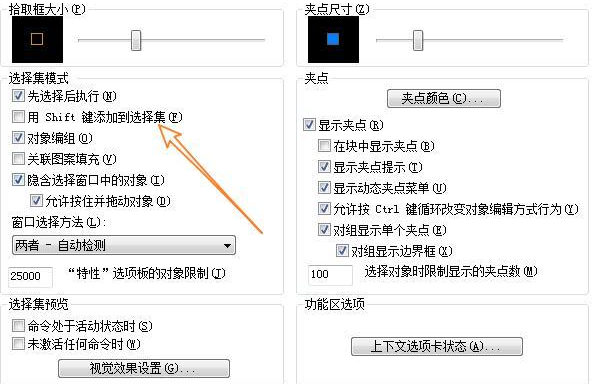

除了修改系统变量之外,还可以在CAD的“选项”中进行设置:取消“用Shift键添加到选择集”的勾选


默认状态下累加选择是打开的,只需连续点击或框选就可以连续,无需按住Shift键

应用四:与鼠标右键组合临时调用快捷键菜单

对象捕捉是绘图过程中频繁使用的操作之一,在状态中单独设置了“对象捕捉”开关,可通过鼠标单击或F3功能键快捷切除开关状态

在关闭“对象捕捉”的情况下,如果需要临时寻找捕捉点应该如何操作呢

Shift键表现的时刻又来了,而且还带了一个帮手:鼠标右键

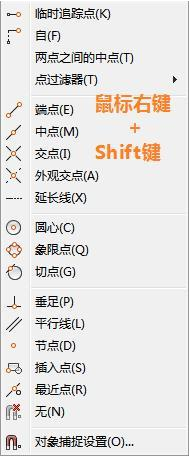

Shift键+鼠标右键,可以弹出“对象捕捉”的快捷菜单


只要在快捷菜单中点击对应的“捕捉点”就可以准确地捕捉到所需要的点

当然,更好的办法是根据捕捉点后括号内的英文字母提示,直接在键盘中输入更为快捷。例如:捕捉端点输入“E”,捕捉中点输入“M”

英文首字母提示均与其全称相关,如以上提到的端点(End Point),中点(Middle Point)。

应用五:临时切换正交状态

正交状态简单说就是“横平竖直”,经常使用Work绘制形状,或者在Acrobat中进行基本图形插入时,按住Shift即可实现正交效果

在CAD中Shift键也具有同样的功能,当然CAD中将“正交”作为一种状态组件整合在软件中,可以提供单击“正交”或F8功能键快速切换开关状态

在需要关闭“正交”又要偶尔使用正交功能的设计要求下,不妨采用这种方法,也免去了频繁切换开关状态的繁琐程序

应用六:切换修剪和延伸

修剪(Trim)和延伸(Extend)是一对截然相反的命令

因为互为操作,在需要对同一选择集(边界)进行两种操作时,往往需要先退出其中一种才能进行下一种

借助于Shift键,就可以避免重复操作的繁琐

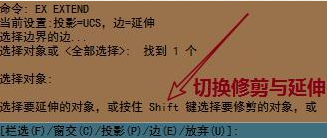

以延伸命令为例,运行命令后吗,在命令行中将会发现这样一段提示:


选择要延伸的对象,或按住Shift键选择要修剪的对象

按照提示内容按住Shift键,我们就可以在延伸命令中使用修剪命令,这样就免去了频繁切换的步骤,提高了绘图的速度和效率。

同样,通过了绘图的速度和效率

同样,通过按住Shift键也可以在修剪命令运行状态下快捷切换为修剪状态

在CAD中,这种在主运行过程中临时插入其他运行进程的操作被称为“透明执行”类似的还有透明执行系统变量、计算器等等。

不止即插即用,而且阅后即焚,透明调用功能真是CAD中的得力助手

除了以上的应用外,Shift键在“三维环绕”、“矢量追踪”等操作中也有不俗的表现,因应用较少,所以不再进行扩展介绍,留给朋友们自行探索

在AutoCAD中,Ctrl、Shift键都扮演着重要的角色,发挥着重要的作用



熟练使用工具软件是一个长期积累的过程,在使用的过程中需要不断地总结、改进、深挖
