一、支撑架的类型、优缺点及适用范围

类型
优点
缺点
适用范围
钢筋支撑架
成本低，可利用现场短料，制作简单
抗弯刚度小，稳定承载力小，节点焊接质量要求较高
筏板厚度 ≤1.8m
钢管支撑架
架体稳定性强，搭设简单，操作简便，搭设速度快
成本高于钢筋支撑架
厚度大于1.8m的筏板
型钢支撑架
抗弯刚度、稳定承载力大，立杆间距可达2.0m
成本最高，制作和安装复杂，焊接质量要求较高
厚度 H＞3.0m的超厚筏板

二、施工常用的支撑架选择

筏板厚度
推荐支撑架类型
参数要求
<800mm
几字型马镫筋支撑
-
800-1800mm
钢筋支撑架
立杆直径≥22mm，间距1m×1m
>1800mm
钢管支撑架
φ48×2.7mm钢管，间距1.5m×1.5m

三、钢管支撑架设计方案（7-8m厚筏板）

1. 基本参数

  • 立杆：φ48×2.7mm钢管
  • 水平杆：φ48×2.7mm钢管，双向满设
  • 斜撑：φ18钢筋
  • 立杆间距：1.5m×1.5m
  • 步距：≤2m

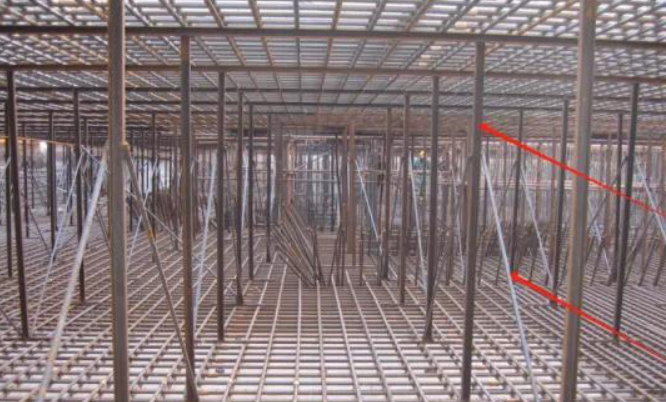

图1：钢管支撑架构造示意图

2. 节点构造

  • 立杆底部焊接200×200×5mm钢板
  • 斜撑间距≤3m，呈45°布置
  • 扣件扭矩≥40N·m

3. 防水措施

  • 所有穿过防水层的杆件需焊接止水环
  • 拆除后孔洞用膨胀混凝土封堵

四、承载力验算

1. 荷载计算

永久荷载：

  • 上层钢筋自重：G₁ = 0.5kN/m²
  • 支撑架自重：G₂ = 0.15kN/m²

可变荷载：

  • 施工荷载：Q₁ = 1.5kN/m²
  • 混凝土冲击荷载：Q₂ = 2.0kN/m²

荷载组合：

设计值：q = 1.2×(G₁+G₂) + 1.4×(Q₁+Q₂) = 5.68kN/m²

2. 立杆稳定性验算

参数取值：

  • 立杆截面积A=384mm²
  • 回转半径i=16mm
  • 计算长度l₀=μlh=1.5×2000=3000mm
  • 长细比λ=l₀/i=187.5
  • 稳定系数φ=0.208

承载力验算：

单根立杆受力N=q×1.5×1.5=12.78kN

容许承载力[N]=φAf=0.208×384×205=16.37kN > 12.78kN ✔

施工注意事项

  1. 立杆垂直度偏差≤1/500
  2. 水平杆高差控制在±5mm内
  3. 扣件拧紧力矩抽查率≥10%
  4. 混凝土浇筑应分层对称进行
  5. 严禁在支撑架上集中堆载
