基坑开挖与支护工程设计施工讲义 114P

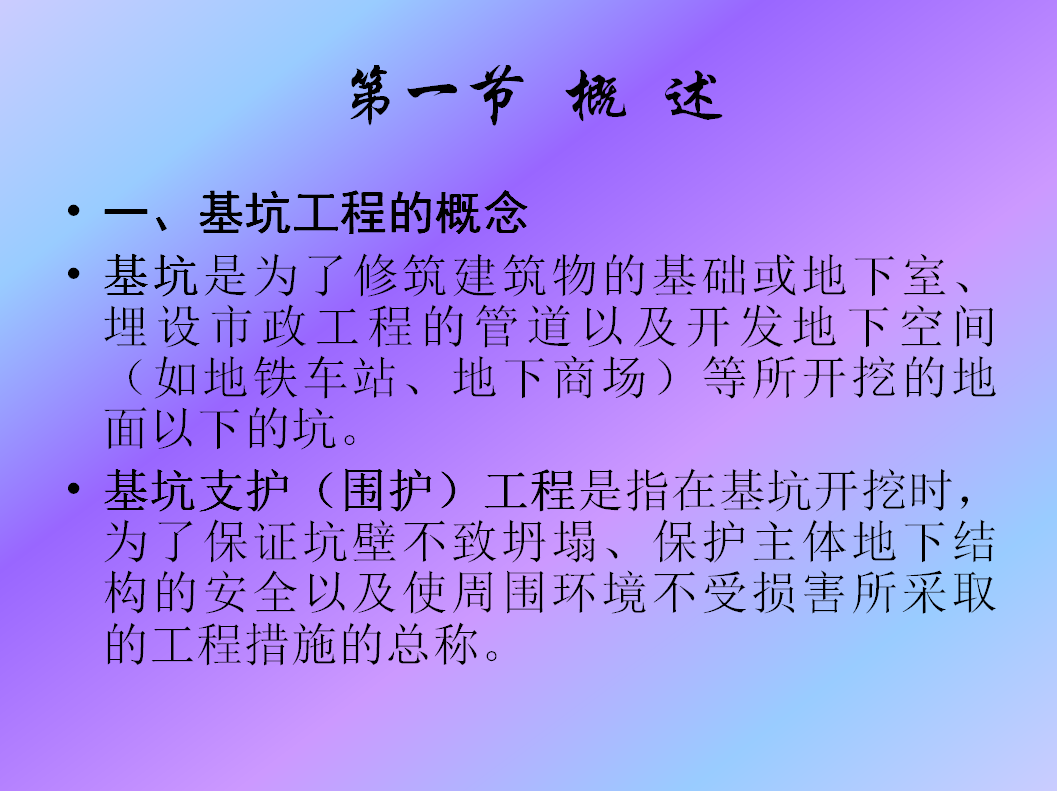

一、基坑工程的概念
基坑是为了修筑建筑物的基础或地下室、埋设市政工程的管道以及开发地下空间(如地铁车站、地下商场)等所开挖的地面以下的坑。
基坑支护(围护)工程是指在基坑开挖时,为了保证坑壁不致坍塌、保护主体地下结构的安全以及使周围环境不受损害所采取的工程措施的总称。

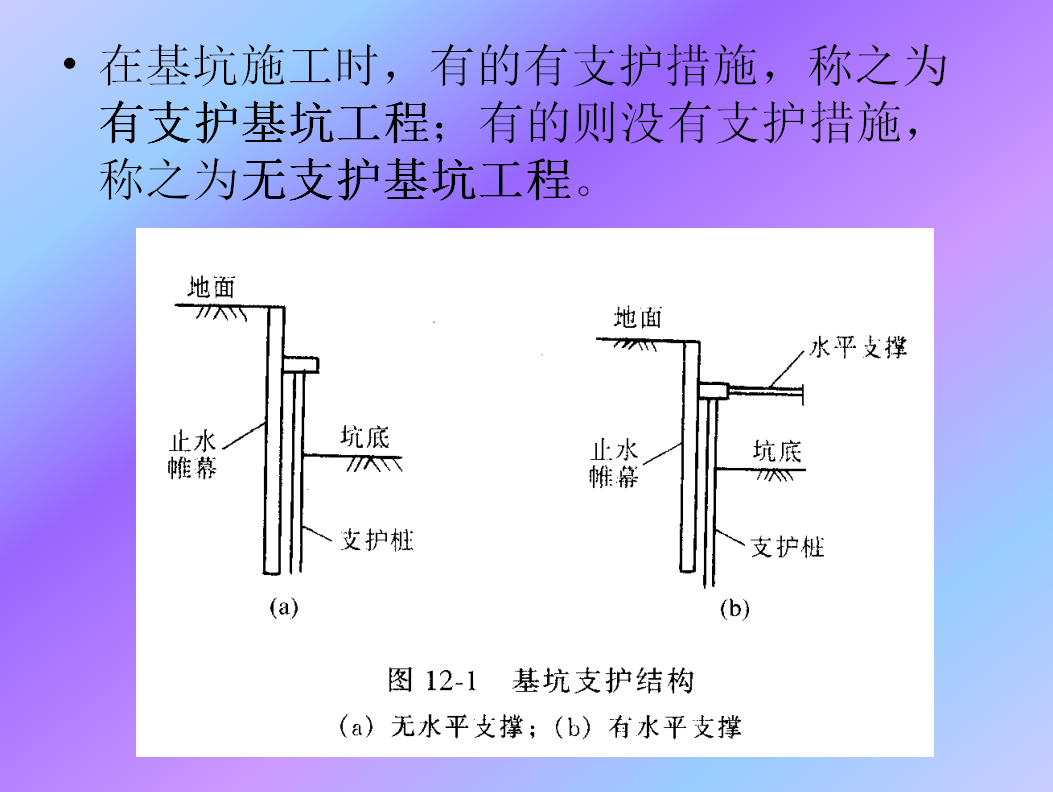

在基坑施工时,有的有支护措施,称之为有支护基坑工程;有的则没有支护措施,称之为无支护基坑工程。

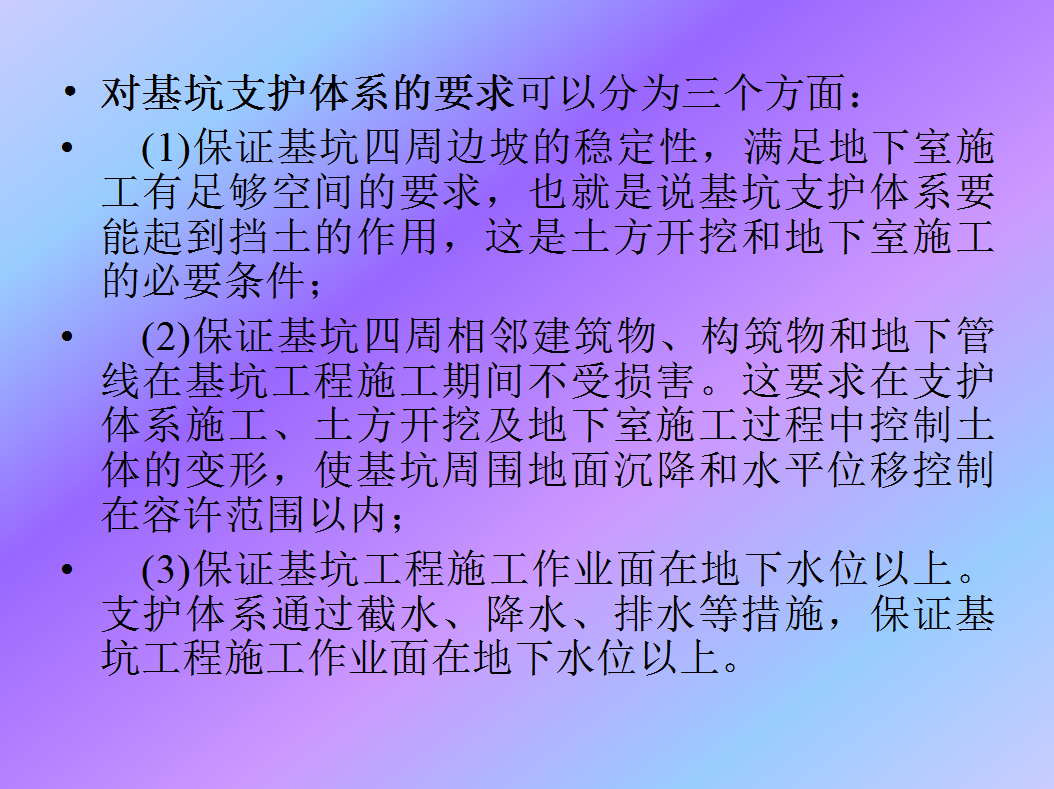

对基坑支护体系的要求可以分为三个方面:
(1)保证基坑四周边坡的稳定性,满足地下室施工有足够空间的要求,也就是说基坑支护体系要能起到挡土的作用,这是土方开挖和地下室施工的必要条件;
(2)保证基坑四周相邻建筑物、构筑物和地下管线在基坑工程施工期间不受损害。这要求在支护体系施工、土方开挖及地下室施工过程中控制土体的变形,使基坑周围地面沉降和水平位移控制在容许范围以内;
(3)保证基坑工程施工作业面在地下水位以上。支护体系通过截水、降水、排水等措施,保证基坑工程施工作业面在地下水位以上。

二、基坑围护工程设计的内容
(一)支护结构
支护结构是指基坑围护工程中采用的围护墙体(包括防渗帷幕)以及内支撑系统(或土层锚杆)等的总称。
1.围护墙体(包括防渗帷幕)
围护墙体是指承受坑内外水、土侧压力以及内支撑反力或锚杆拉力的墙体,是保证坑壁稳定的一种临时挡墙结构。防渗帷幕的作用是在防止坑外的水渗流入坑内,并控制由于坑内外水头差造成的流砂及管涌等现象(图6—1)。

2.内支撑系统
内支撑系统是由围檩、支撑杆件以及立柱等组成的结构体系,其作用是和坑底被动区土体共同平衡围护墙体外的主动区压力(包括土压力、水压力及地面荷载引起的侧压力)。围檩是一道或几道沿着围护墙体内侧设置,把围护墙体所受的力相对均匀地传递给内支撑杆件的水平向梁。支撑杆件承受着围檩传来的轴力和弯矩。立柱的作用一方面是承受支撑及施工荷载的重量,另一方面增加对支撑杆件的约束(图6—1)。
3.土层锚杆
土层锚杆是一种一端固定在开挖基坑外的稳定地层内,另一端与围护墙相连接的受拉杆件。其作用同上述的内支撑系统,它不是设置在基坑内,使基坑内有宽敞的工作环境。
