一、木构建筑的结构体系:

抬梁式

1、名词解释:

抬梁式是在立柱上架梁,梁上又抬梁,也称叠 梁式。使用范围广,在宫殿、庙宇、寺院等大 型建筑中普遍采用,更为皇家建筑群所选,是我国木构架建筑的代表。

2、特点:

柱上搁置梁头,梁头上搁置檩条,梁上再用矮柱支起较短的梁,如此层叠而上,当柱上采用斗拱时,则梁头搁置在斗拱上






3、主要构件:柱、梁、檩、枋

4、优缺点:

优点是室内少柱或无柱,可获得较大的室内空间,缺点是柱梁用材较大,消耗木材较多。

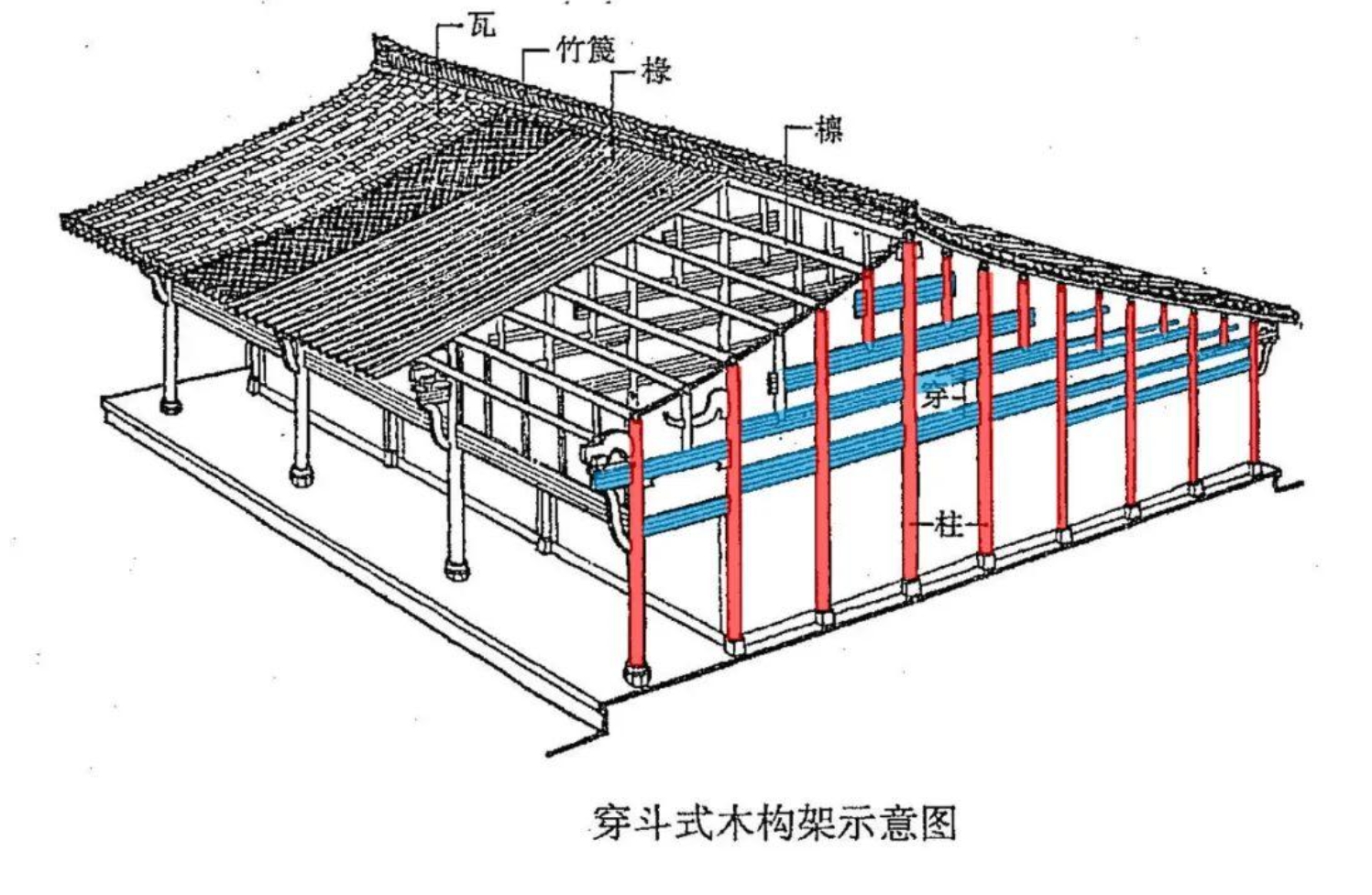

2、穿斗式







1、名词解释
又称"立帖式",是用柱距较密,柱径较细的落地柱与短柱直接承檩,柱间不施梁而用若干穿枋联系,穿枋串联柱子形成一榀榀房架,檩条搁柱头上沿,并以挑枋承托出檐。
2、特点:
用穿枋把柱子串联起来,形成一榀榀的房架;檩条直接搁在柱头上;在沿檩条方向,用斗枋把柱子串联起来



3、主要构件:柱、穿枋、斗枋、檩条。



檩条:架在梁头或柱头上沿建筑面阔方向的水平构件,其作用是直接固定柱子,并将屋顶荷载向下传递。

穿枋:穿枋是在进深方向上穿透柱身

斗枋:斗枋是用在檐柱柱头之间,形如抬梁构架中的阑额

4、优缺点:优点是用料较小,山面抗风性能好,缺点是室内柱密而空间不开阔。



3、抬梁式与穿斗式对比



 穿斗式木构架用料小,整体性强,抗震能力也较强。抬梁式木材用料大,消耗木材多



穿斗式柱子排列很密,只有当室内空间尺度不大时才能使用,所以不适用于宫殿、庙宇等建筑。
抬梁式可采用跨度较大的梁,以此减少柱子的数量,取得较大室内空间,适用于宫殿,庙宇等建筑。



 二、单体建筑的构成:



1、单体建筑的特点



1、简明:平面以间为单位,整座建筑由间构成,间由相邻两榀房架构成,因此建筑物的平面轮廓和结构布置都十分简洁明确
2、真实:对结构真实性的显示
3、有机:室内空间可以灵活分隔,以满足各种不同功能的需求,并易于和环境融为一体,室内外空间可以相互流通渗透

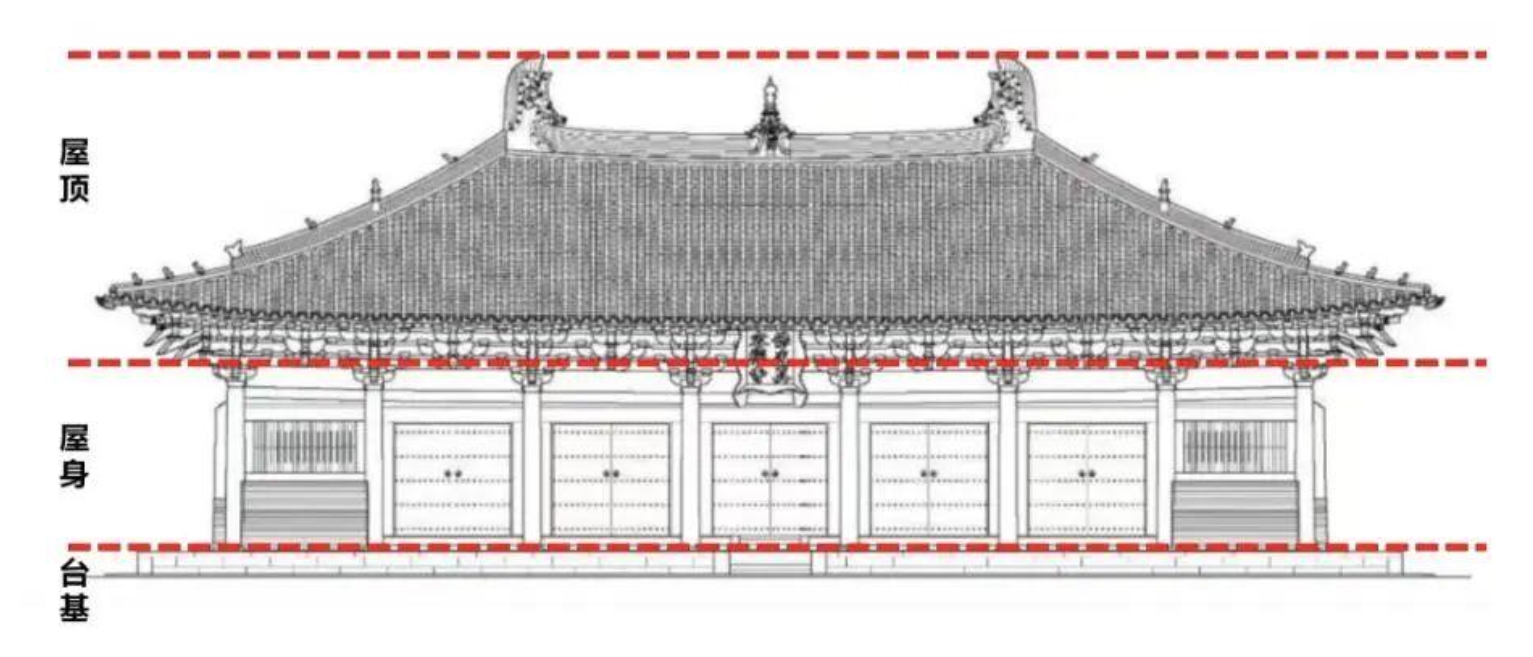

2、单体建筑的构成:



1、台基:由砖石砌筑而成,使室内地面高出室外地面,以求达到防水、防潮和保持室内干燥洁净的目的
2、屋身:由柱子支起骨架,中间安装门窗或砌墙
3、屋顶:一般由木结构屋架组成,屋面四周延伸至屋身以外并形成柔和的曲线,屋架上铺以清灰瓦或琉璃瓦



 三、建筑群的组合



中国古代建筑以群体组合见长,庭院又是中国古代建筑群体布局的灵魂

1、庭院的围合方式



1、主房与院门之间用墙围合
2、廊院:主房与院门之间用廊围合
3、三合院:主房前两侧东西相对各建厢房,前设院墙和门
4、四合院:将三合院前的院墙改建为房屋(倒座)



 2、院落的组合方式



1、纵向单轴线布置:
 沿着一条纵深的路线,对称或不对称地布置一连串形状与大小不同的院落和建筑物,烘托出种种   不同的环境氛围

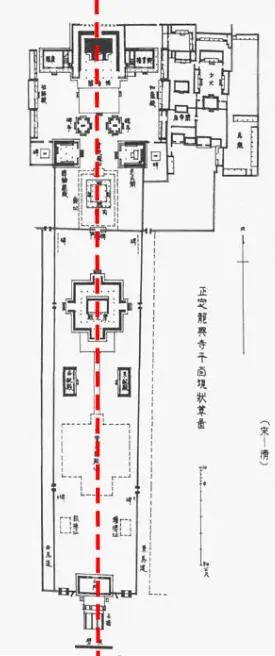

河北正定隆兴寺平面图
2、纵向多轴线布置
将轴线延伸,并向两侧展开,组成三条或五条轴线并列的组合群体

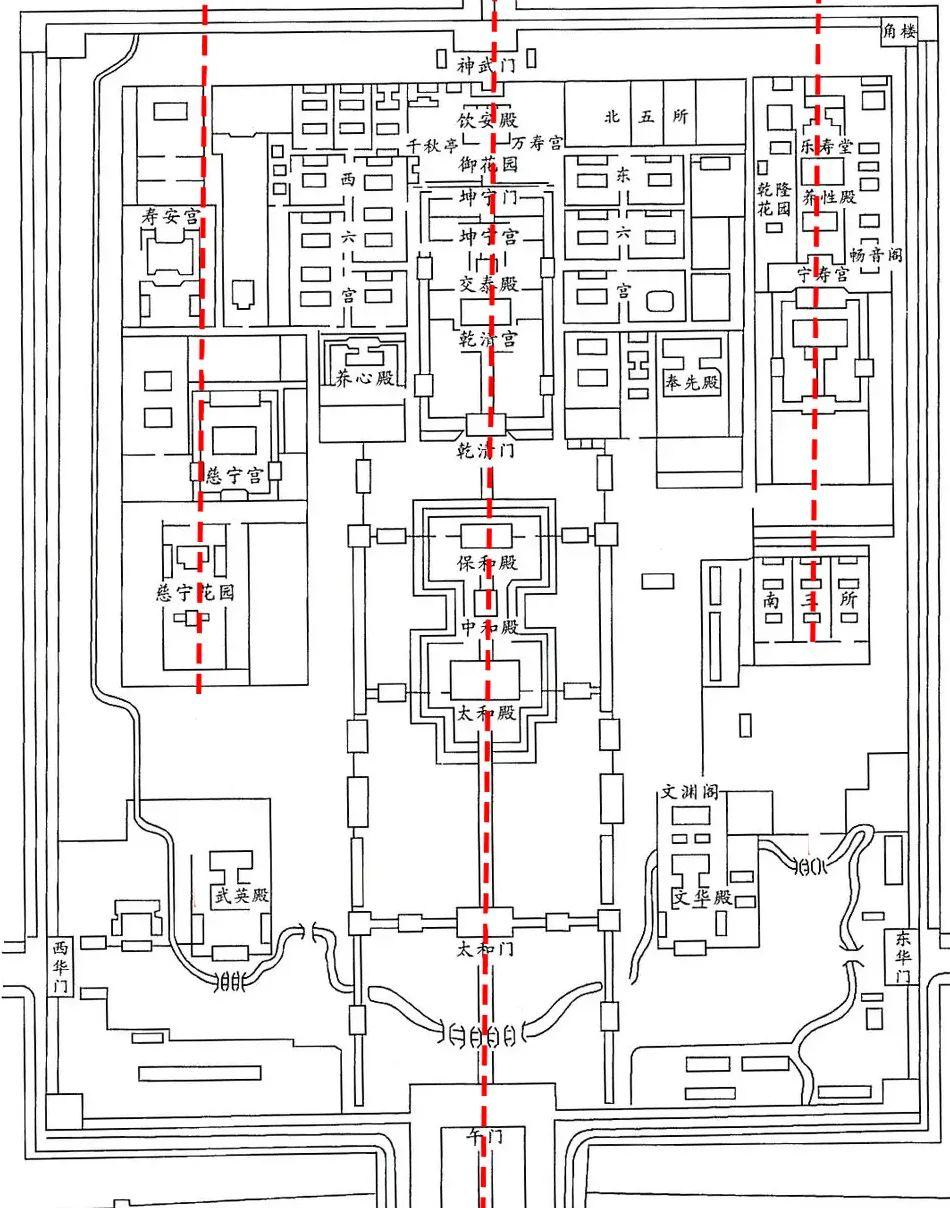

北京故宫平面图
3、纵横轴线对称布置:
纵横轴线方向都作对称布置,常用于最庄重、严肃的场所
4、自由轴线布局:
常见于园林建筑中,园林建筑多数是因地制宜,曲折迂回











苏州留园平面图



四、屋顶:

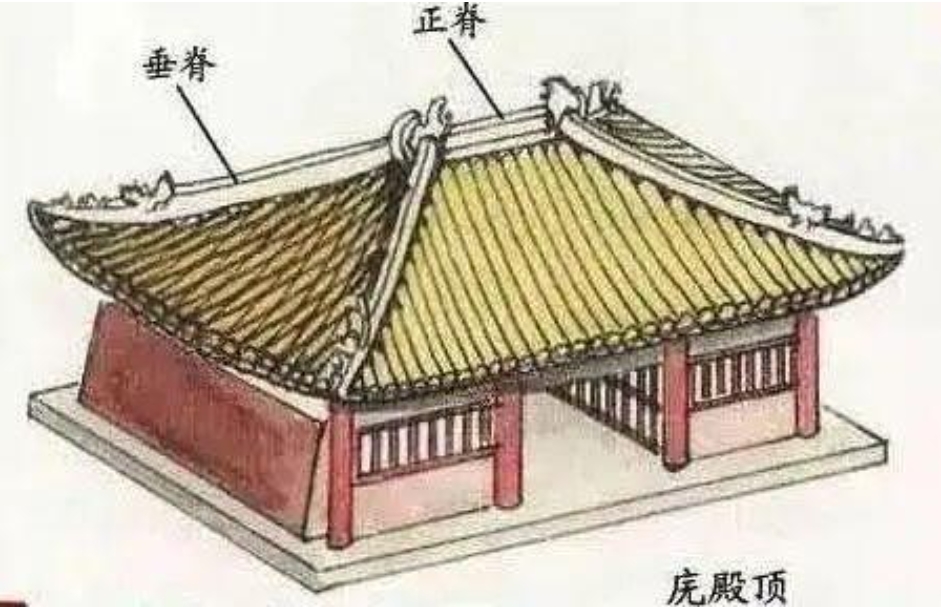

庑殿顶(宋称四阿顶)五脊殿



 一般用于皇宫、庙宇中最主要的大殿,可用单檐,特别隆重的用重檐。

单檐的有正中的正脊和四角的垂脊,共五脊,所以又称为五脊殿
推山:
由于立面上的需要将正脊向两端推出,从而四条垂脊由45°斜直线变为柔和曲线,并使屋顶正面和山面的坡度与步架距离都不一致

 歇山顶/九脊殿



 歇山的等级仅次于庑殿,它由正脊、四条垂脊、四条戗脊组成,故称九脊殿。宫殿中的次要建筑和住宅、园林建筑中,又常使用无正脊的卷棚歇山

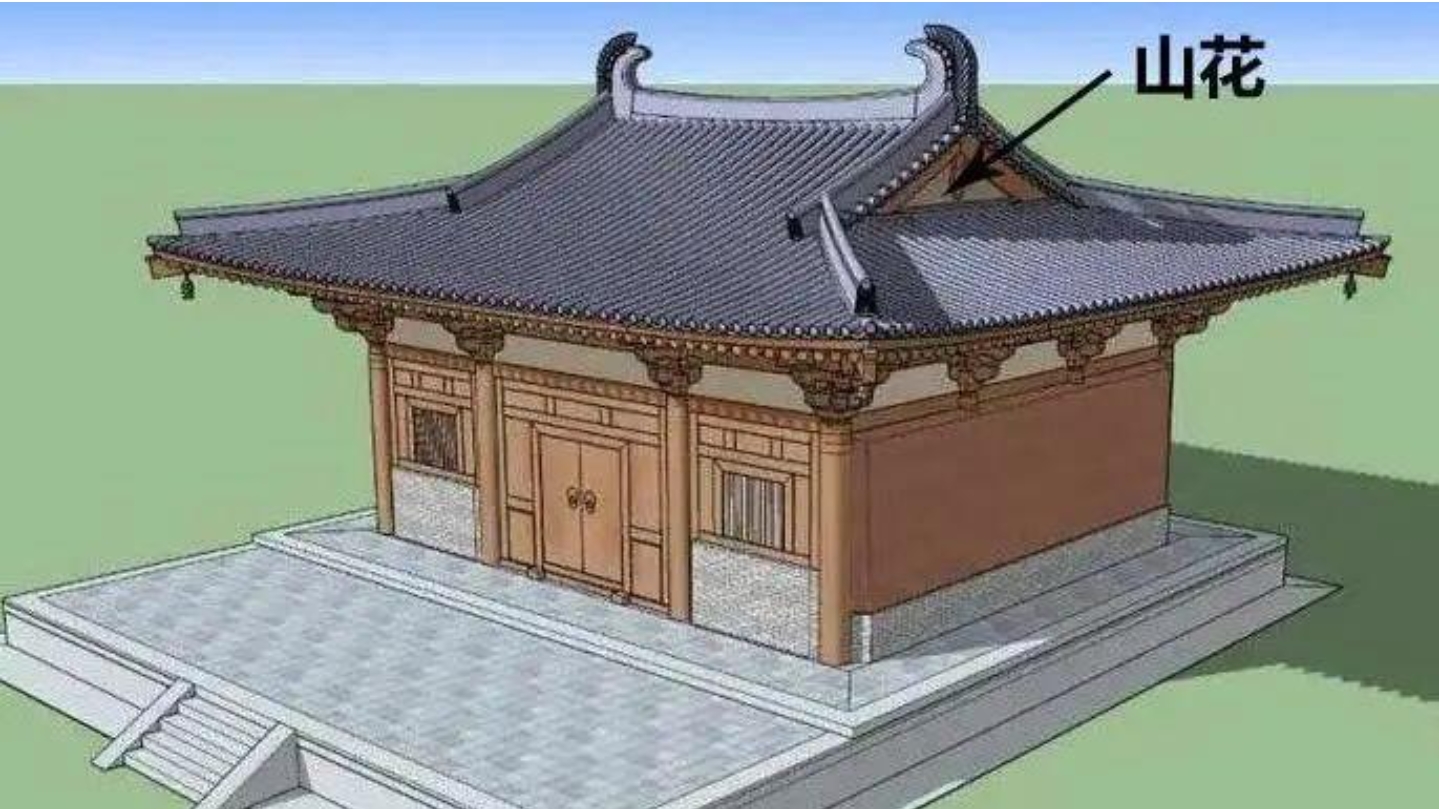

收山:屋顶两侧的山花自山面檐柱中心线向内收进的做法,其目的是为了使屋顶不过于庞大



 悬山顶

 屋檐两端悬伸在山墙以外(又称为挑山或出山)。悬山屋顶在汉画像石及明器中仅见于民间建筑






 硬山顶

 硬山墙在宋代已有,它的出现可能与砖的大量生产有关。明、清以来,在我国南、北方的居住建筑中应用很广






 攒尖顶

 攒尖多用于面积不太大的建筑屋顶,如塔、亭、阁等。攒尖最早见于北魏石窟的石塔雕刻

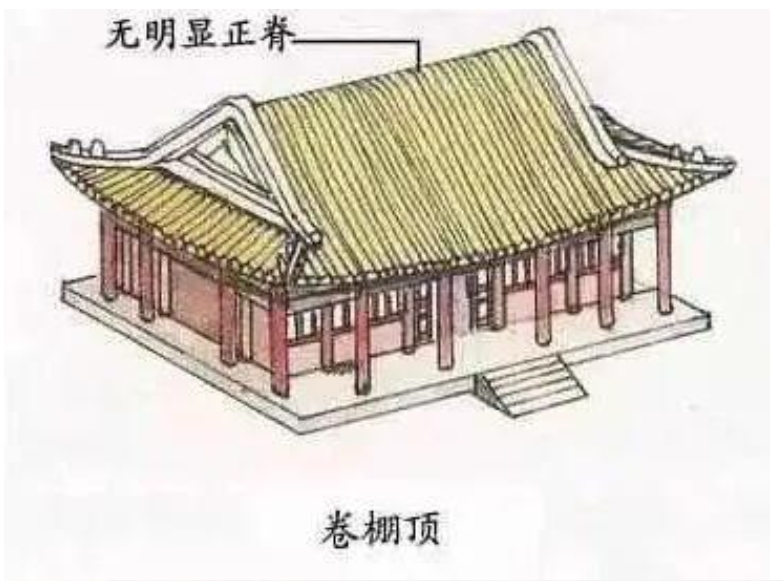

 卷棚顶



中国古建筑中一种圆脊的屋顶。即将硬山,悬山或歇山顶之正脊作成圆弧形曲线。分别称为“卷棚硬山”,“卷棚悬山”或“卷棚歇山”。多用于北方民居、园林等建筑。南方常见的“轩”,其室内天花亦名“卷棚”,是在弧形椽子上钉以薄板或置望砖。常用于厅堂、廊屋及园林建筑。



 盔顶



盔顶是古代中国建筑的屋顶样式之一,其特征是没有正脊,各垂脊交会于屋顶正中,即宝顶。在这一点上,盔顶和攒尖顶相同,所不同的是,盔顶的斜坡和垂脊上半部向外凸,下半部向内凹,断面如弓,呈头盔状。盔顶多用于碑、亭等礼仪性建筑。



 等级排序



重檐庑殿顶>重檐歇山顶>单檐庑殿顶>单檐歇山顶>>悬山顶>硬山顶>卷棚顶



无等级:攒尖顶、盝顶、盔顶



五、中国古代建筑的特征总结

1、中国古代建筑类型多样,以木材、砖瓦为主要的建筑材料,以木构架为主要的结构方式。

2、主要的结构类型为 抬梁式和穿斗式,抬梁式(是柱上搁置梁头,两头上放置檩条,梁上再用矮柱支起较短的梁,如此层叠而上,多用于北方地区及宫殿、庙宇等规模较大的建筑物)穿斗式(是用穿枋把柱子串联起来,形成一榀榀屋架,檩条直接搁置在柱头,沿檩条方向,再用斗枋把柱子串联起来。)
3、中国古代建筑有斗拱这一独有的构件,其作用是在柱子上伸出悬臂梁承托出演部分的重量。
4、中国古代建筑的平面布局具有简明的组织规律,单体建筑的特点是简明、真实、有机。通常平面、结构、造型三者密不可分。以间为单位,再以单座建筑、院墙组成庭院,进而以庭院为单位,组成各种形式的组群。
5、中国古代建筑造型优美,尤其以屋顶造型最为突出,主要有悬山、硬山、庑殿顶、攒尖顶等屋顶形式
6、中国古代建筑的装饰丰富多彩
