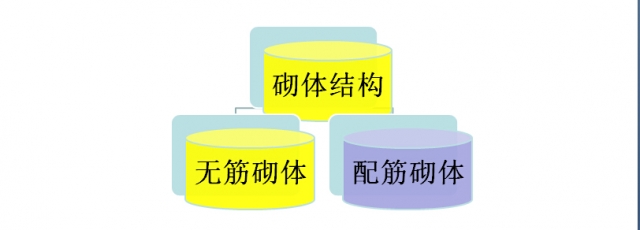

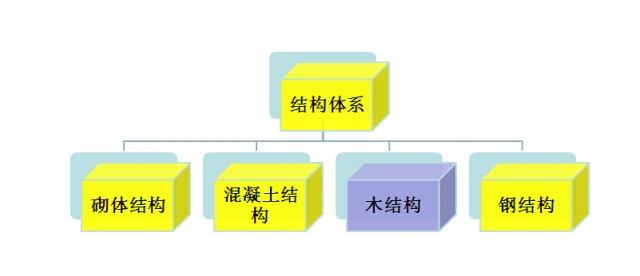

砌体结构可分为无筋砌体和配筋砌体。配筋砌体就是除过构造钢筋外在砖墙灰缝内配钢筋。

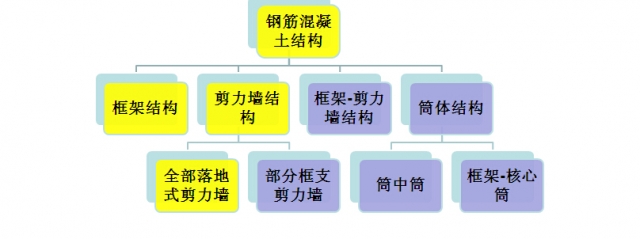

混凝土结构是以混凝土为主制成的结构,包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构等。钢筋混凝土结构是由配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土制成的结构。
钢结构工程技术采用以钢材制作为主,由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成;各构件或部件之间采用焊缝、螺栓或铆钉连接的结构。
建筑图和结构图区别:
1)平面图中的剖切位置不同:建筑平面图一般水平剖切位置在门窗洞口的中部,而结构图一般在各层的楼板处。
2)建筑施工图是用来表示房屋的总体布局,外部形状,内部布置,内部构造及室内、外装修等情况的工程图样,是房屋施工放线,安装门窗,编制工程慨算,编制施工组织设计的依据。
3)结构图是说明一栋房屋的骨架构造的类型、尺寸、使用材料要求和构件的详细构造的图纸。它是房屋施工的依据。结构施工图是关于承重构件的布置,使用的材料,形状,大小及内部构造的工程图样,是承重构件以及其他受力构件施工的依据。

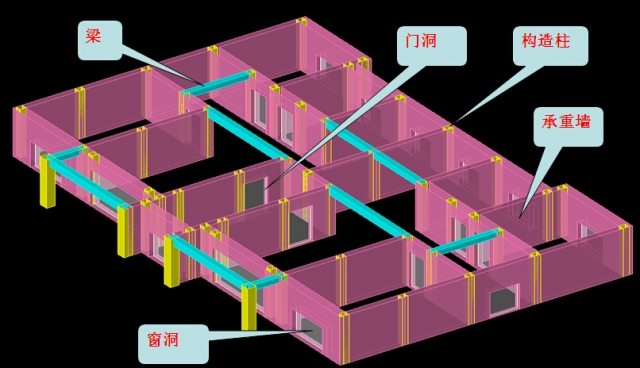

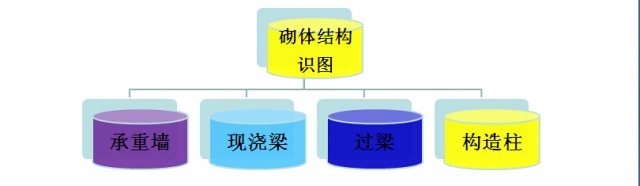

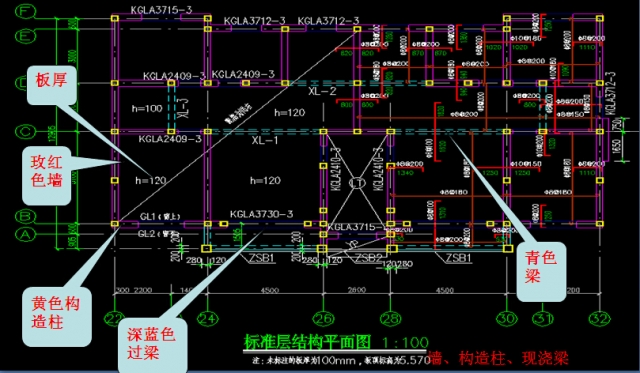

砌体结构概念:
由块体和砂浆砌筑而成的墙、柱作为建筑物的主要受力构件的结构。是砖砌体、砌块砌体和石砌体结构的统称。我们目前经常接触到的都是砖砌体,有时大家叫砖混结构。

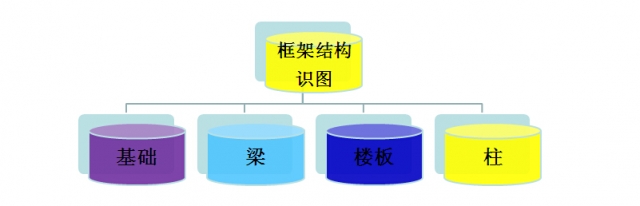

框架结构概念:
由梁和柱为主要构件组成的承受竖向和水平作用的结构。
基础:
框架结构基础一般为柱下独立基础,但是有时在地基承载力比较低的情况下,也做成柱下条形基础或筏板基础。有时独立基础之间设基础拉梁。独立基础图纸里符号为:J。

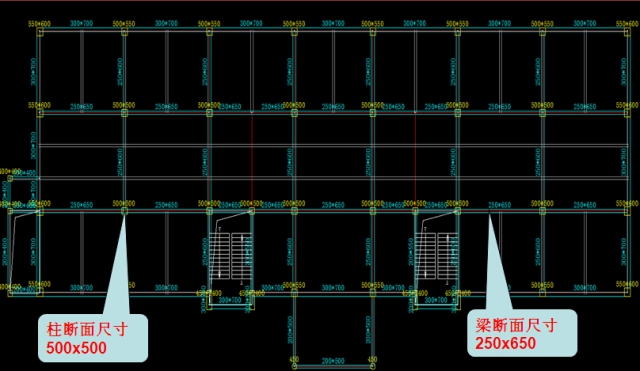

柱:

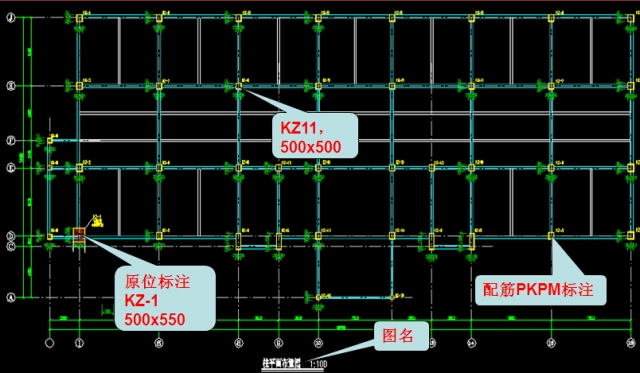

用钢筋混凝土材料制成的柱。是房屋、桥梁、水工等各种工程结构中最基本的承重构件,常用作楼盖的支柱、桥墩、基础柱、塔架和桁架的压杆。按照制造和施工方法分为现浇柱和预制柱。现浇钢筋混凝土柱整体性好,但支模工作量大。预制钢筋混凝土柱施工比较方便,但要保证节点连接质量。框架柱在图纸里符号为:KZ。

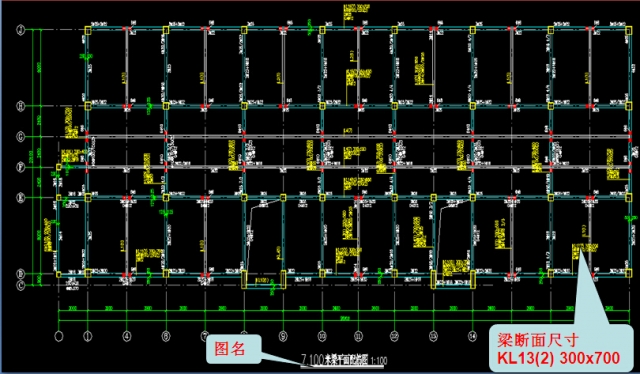

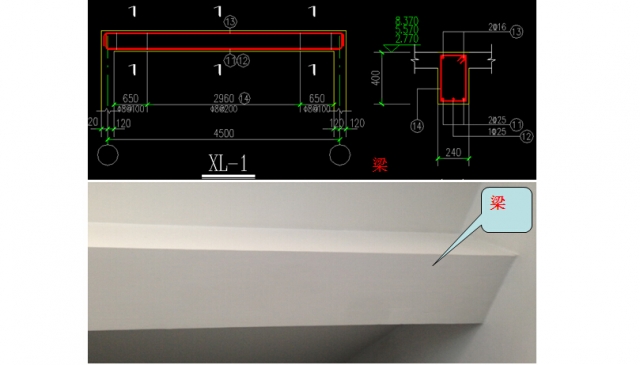

梁:
用钢筋混凝土材料制成的梁。钢筋混凝土梁既可作成独立梁,也可与钢筋混凝土板组成整体的梁-板式楼盖,或与钢筋混凝土柱组成整体的单层或多层框架。钢筋混凝土梁形式多种多样,是房屋建筑、桥梁建筑等工程结构中最基本的承重构件,应用范围极广。钢筋混凝土梁按其截面形式,可分为矩形梁、T形梁、工字梁、槽形梁和箱形梁。按其施工方法,可分为现浇梁、预制梁和预制现浇叠合梁。按其配筋类型,可分为钢筋混凝土梁和预应力混凝土梁。按其结构简图,可分为简支梁、连续梁、悬臂梁、主梁和次梁等。框架梁在图纸里符号为:KL,屋面框架梁在图纸里符号为:WKL。次梁在图纸里符号为:L。

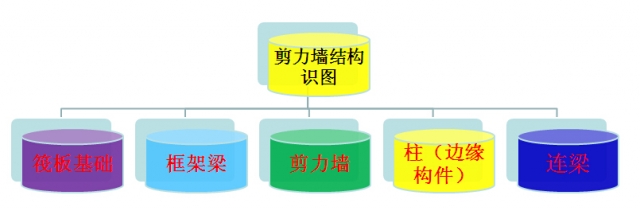

剪力墙结构概念:
由剪力墙组成的承受竖向和水平作业的结构。
筏板基础
筏板基础为现浇钢筋混凝土,和各专业的交叉比较多,我们要注意其顶标高,防止管线进出打架的问题。
在做筏板基础时还需要建筑图明确其电梯坑的深度,结构专业将会在施工图中进行处理,一般电梯的底坑约1.5-1.8米。

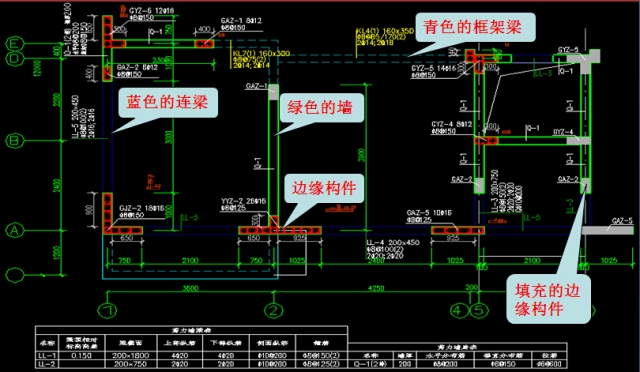

剪力墙
剪力墙为钢筋混凝土墙,一般留洞都需要预留,正常情况下是不得在后期开洞的,所以,就需要我们各专业有穿墙管线时需和结构专业交流,以免后期安装时无法施工的情况。

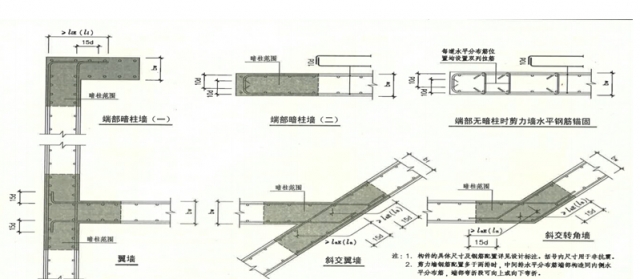

边缘构件(暗柱,端柱、翼柱)
边缘构件即为剪力墙端头、转角或中间的柱,此类构件对结构构件比较重要,在此类构件上不得开洞。

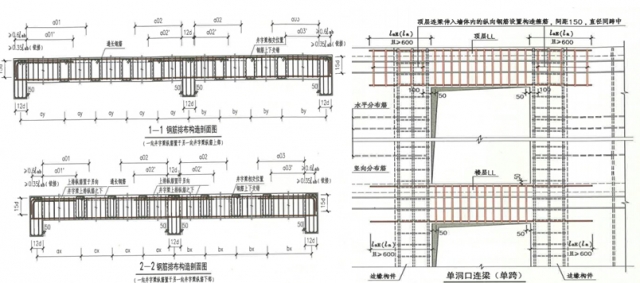

框架梁、连梁
框架梁是在模型中输进去的梁,而连梁是洞口顶的梁。
墙上留洞大样
一般小于800*800的洞,结构上采取后期加固的措施,大于800*800的洞口一般建模时就需要输进去。
梁上也可以开洞,但我们建议在能寻求其他方式的前提下,不在梁上开洞,但在各种方式解决不了的情况下,也可以开小于300的洞,但是洞口上下至少需保证200的高度,洞口不得大于梁高的1/3.
