一、跨层识别点式图元

1、一键识别

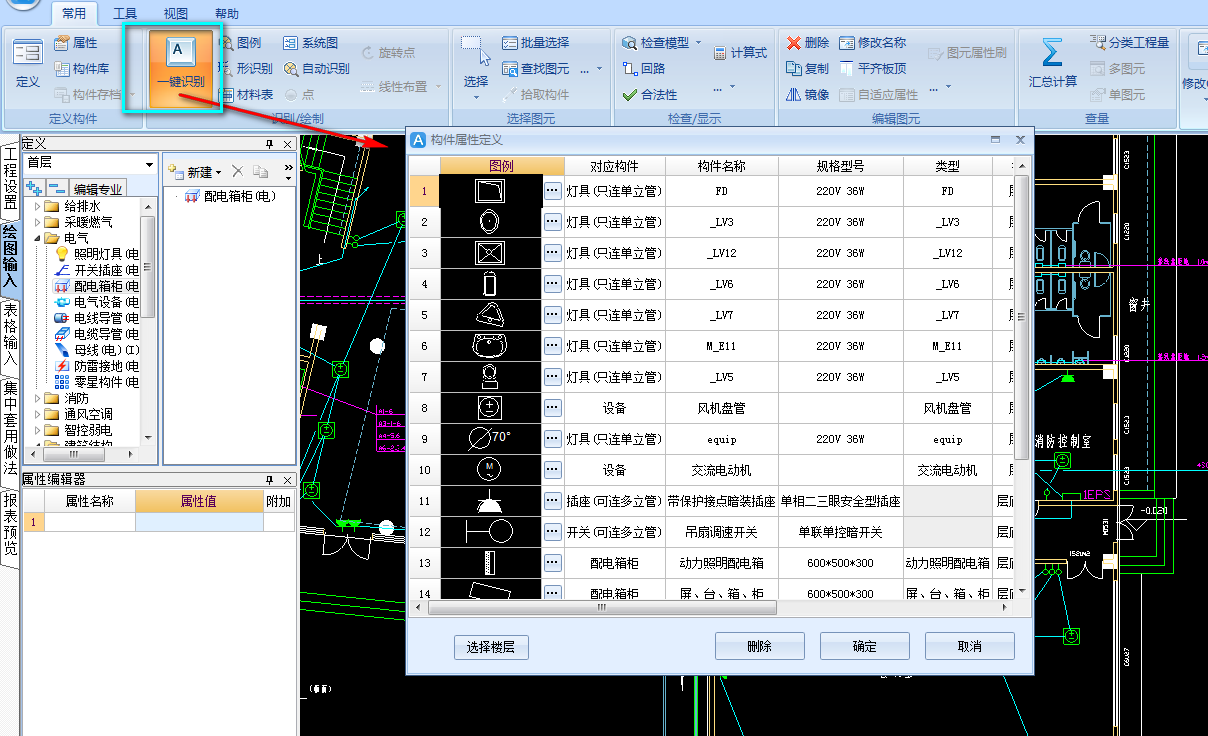

提到跨层识别点式图元，当然首推的是“一键识别”。在各楼层分别导入图纸后，只需在一个楼层，如首层的电气配电箱下，执行“一键识别”（图1）。所有在CAD图纸中是块参照的图元就都进入被识别的范围了。

（图1）

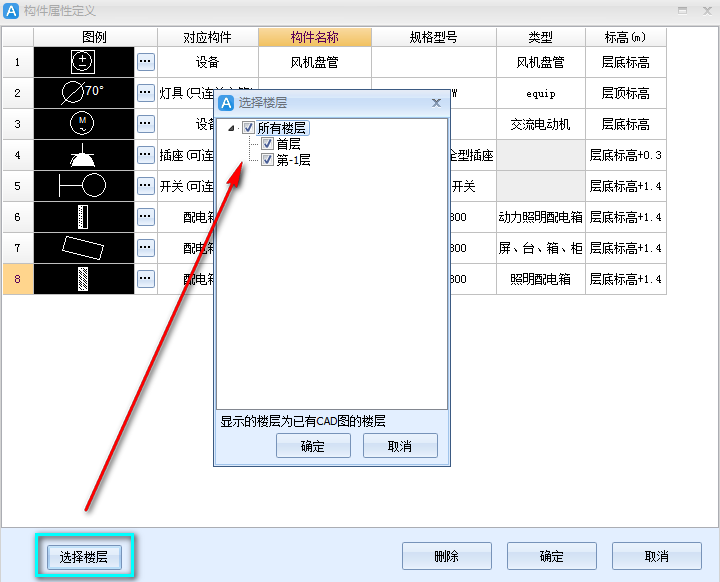

对于图示中在电气专业下，其实不再需要计量的卫生器具，利用“删除”将此类无用数据干掉即可。再次核实一下各设备、开关插座、配电箱的标高值，点击“确定”吗？——不要着急，“选择楼层”还没有用呢；点击“选择楼层”（图2），瞧，这下是不是乐了，在窗体中选择你想要一次性完成识别的楼层吧。

如此，再点击“确定”，真正到了要见证奇迹的时刻了。软件按照你所选择的楼层，将它们的设备、开关插座、配电箱一下子完成了识别。不信，切换个楼层看看，那叫个爽快！

（图2）




2、图例识别/形识别

“一键识别”都搞定了，可弄得“图例识别”和“形识别”哥俩不太高兴了，风头都被“一键识别”抢了去，那可怎好？莫急，莫急；万事万物的存在，都是有它的道理的。刚不是说了嘛，“一键识别”是可以快速多楼层、多图元一次性识别，可是她也有她的短板，这就是它目前必须依靠图纸中的块参照图元信息，对于其他的线条、填充等等，她也是爱莫能助的。

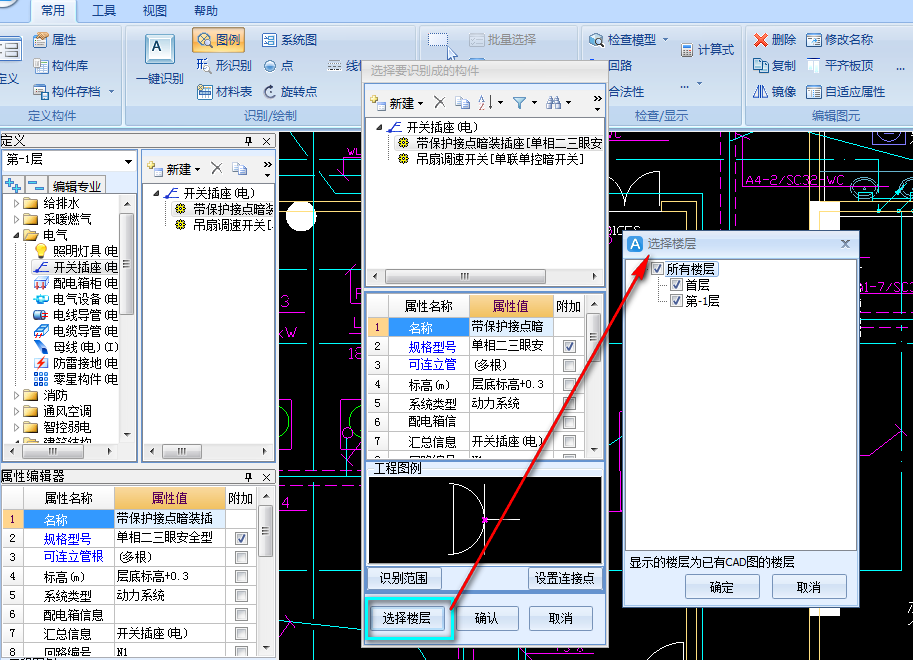

这下，“图例识别”和“形识别”哥俩的头抬起来了，就是，我们也有我们的用武之地。执行图例识别，和之前的操作并无大异，选择要识别的图例及文字（文字也可以不选），右键确认。弹出的窗体中（图3），同样的增加了“选择楼层”的设置。剩下的操作，与一键识别是同样的。

（图3）

于是，一键识别、图例识别和形识别，就这样完美的帮助大家完成了点式图例的全楼层识别。




二、跨层识别墙

还在为穿墙套管的“墙”烦恼吗？还在为电气配管暗敷在墙内的“墙”郁闷吗？一个楼层、一个楼层的识别，虽然操作不太繁琐，可是，就是不够爽快。

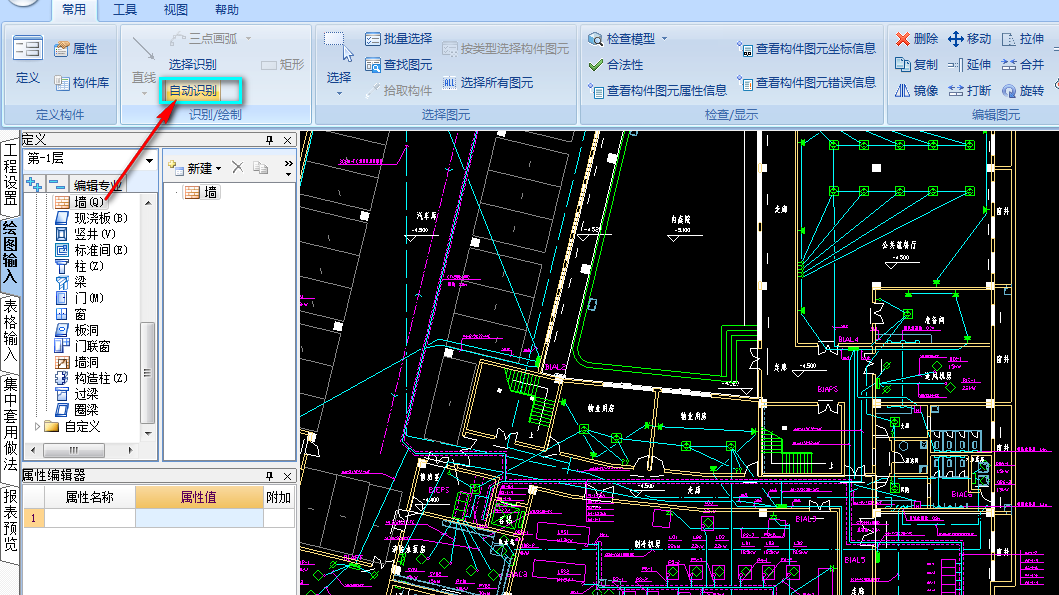

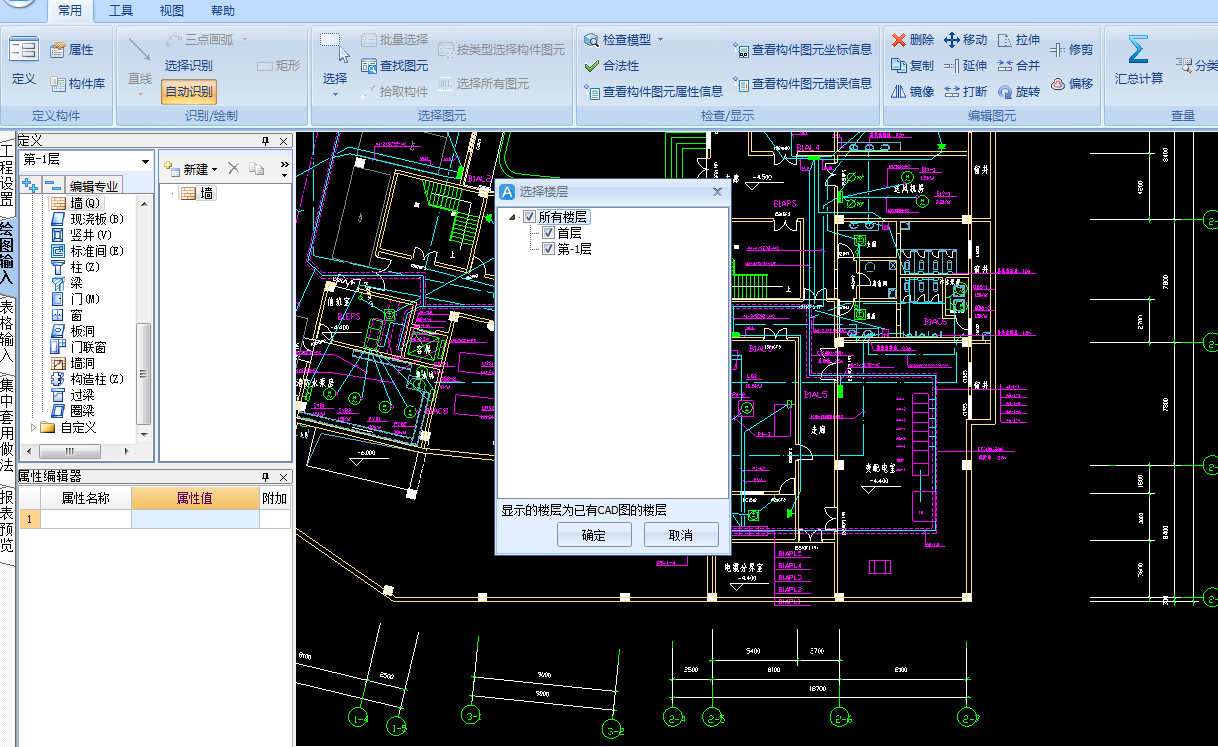

这个，最新的自动识别墙可以满足大家的愿望。在墙构件类型处，点击“自动识别”（图4）；直接右键，再一次弹出我们已经熟悉了的“选择楼层”（图5），剩下的操作大家都已知晓，与“一键识别”的类似。

（图4）

（图5）

如此，多楼层的墙我们也可以一次性搞定了。当然，上面的这种情况是在我们的CAD图纸中检索到了墙图层名称“wall”的；对于检索不到的，也不要担心，只需要执行“自动识别”后，先选择下要识别墙的两侧CAD边线即可，右键确认后依然会提供楼层选择。




三、跨层删除图元

工作忙起来，总免不了出现一些小小的失误；这不，这个设备已经在上次的进度款结算时完成计量计价了，可是，一不小心，打了个盹，这次软件使用过程中又重复计量了。这可怎么办？一个楼层、一个楼层的查，再删除，郁闷到极致。

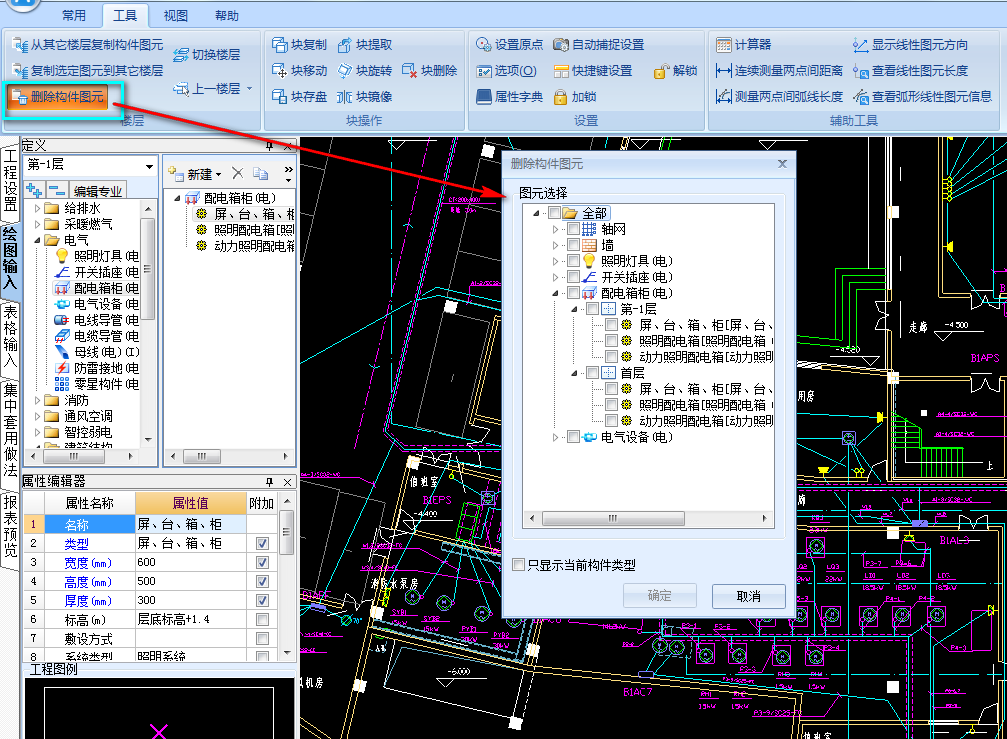

莫急莫急，用“删除构件图元”就好了（图6）。点击它，一切已经存在的图元尽收眼底，说吧，想删哪个，我来帮你搞定，就是这么的有担当。

（图6）
