部分有地下室部分无地下室这样的工程在实战中也经常见到，今天这位客户带来的这份工程就出现了这种现象，处理起来还是有一些地方要特别注意的，否则软件算错了你连知道都不知道，仔细看奥，否则你工程出错了别说我没给打招呼。
一、图纸介绍

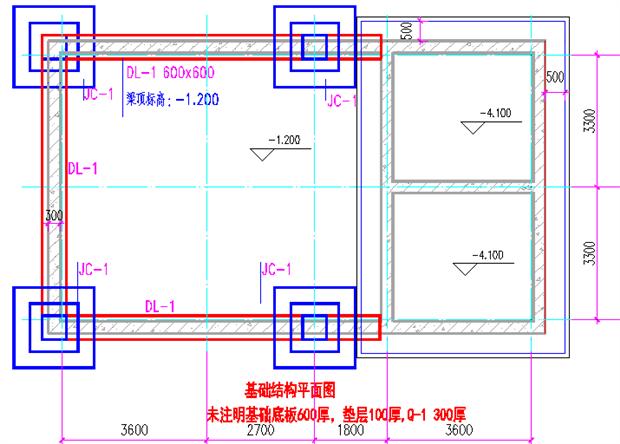

下图是一个基础的平面图，如图1所示。
图1
从图1可以看出，基础左边和基础右边标高不同，左边基础板顶标高为-1.2米，右边基础板顶标高为-4.1米。

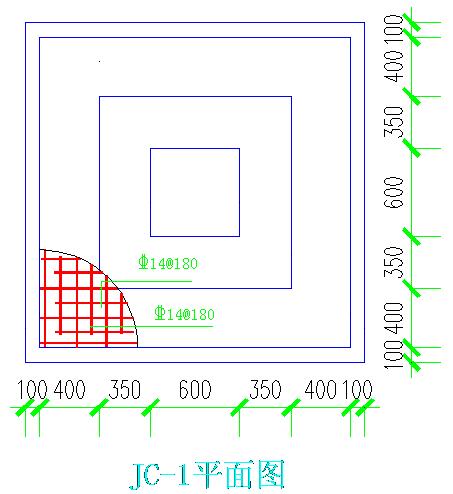

独立基础的平面图如图2所示。
图2
独立基础的剖面图如图3所示。
图3

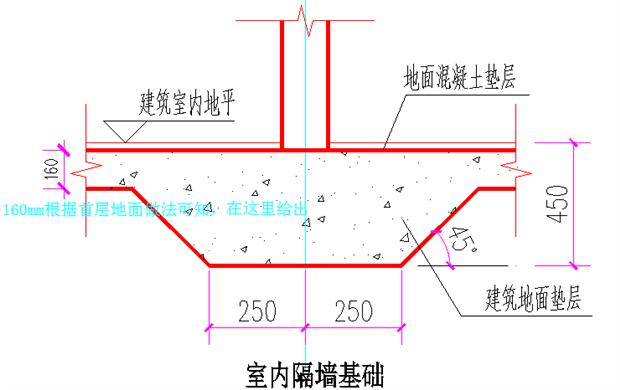

无地下室部分，室内砌体墙下的基础如图4所示。
图4

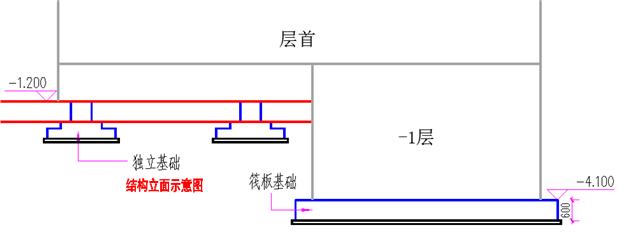

基础剖面图如图5所示。
图5

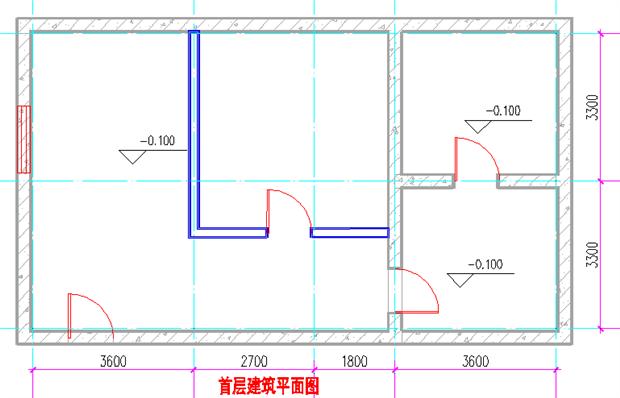

本工程的首层平面图如图6所示。
图6
纵观前面6幅图，我们可看出此栋楼右边有-1层，且基础是筏板基础，左边没有-1层。首层下来就是独立基础，独立基础上面应该是基础梁，基础梁承担基础墙，图纸的大致情况就是这样的。
二、软件处理
（一）画首层构件
1、画首层墙

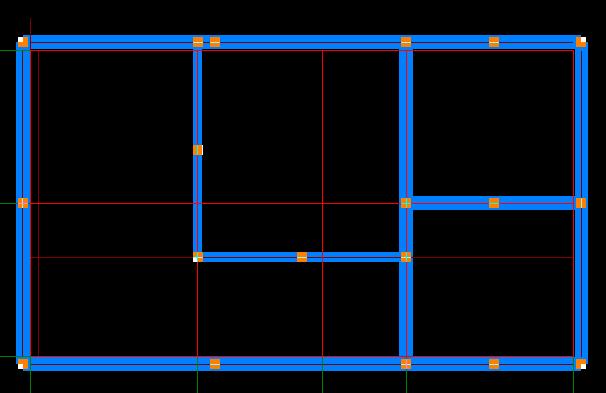

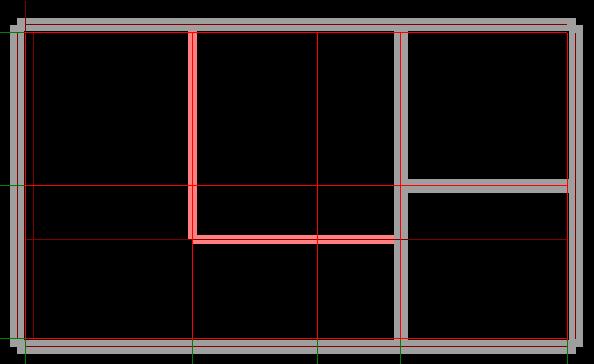

定义剪力墙和砌块墙并且画的墙。画好的首层墙如图7所示。
图7
2、复制首层墙到地下室或基础层
选中所有画好的所有墙，如图8所示。
图8

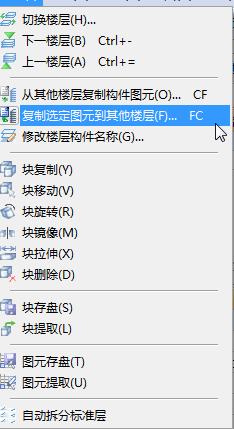

在“楼层”中复制选定图元到-1层和基础层。如图9、图10所示。
图9
图10
（二）画-1层墙
1、墙的调整

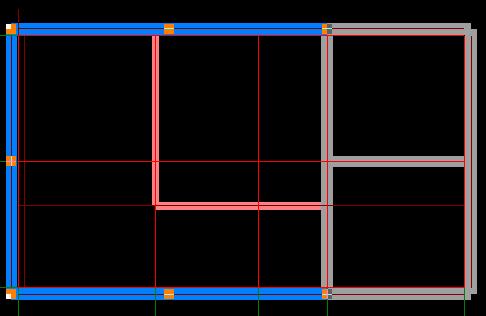

根据图1可知左边没有地下室部分的基础顶标高为-1.2米，我们调整没有-1层部分的墙的标高。选中左边的墙，如图11所示。
图11

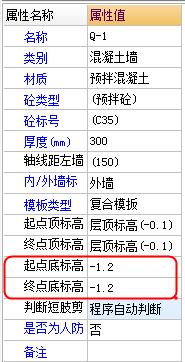

调整墙的底标高，如图12所示。
图12
2、画内墙条形基础

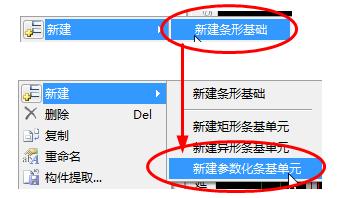

我们根据图4来定义内墙条形基础，先在“条型基础”中“新建条形基础”，再“新建参数化条基单元”，如图13所示。
图13

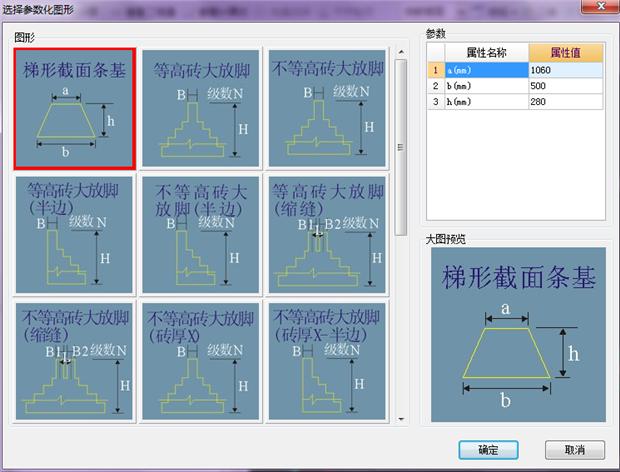

弹出“选择参数化图形”对话框，根据图6我们选择“梯形截面条基”，并更改参数，如图14所示。
图14
根据图6信息调整条形基础的标高，如图15所示。
图15

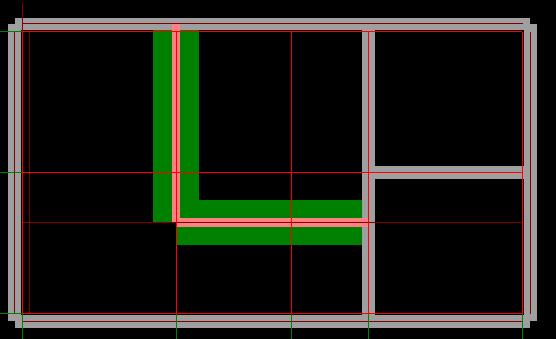

画好的条基平面图，如图16所示。
图16

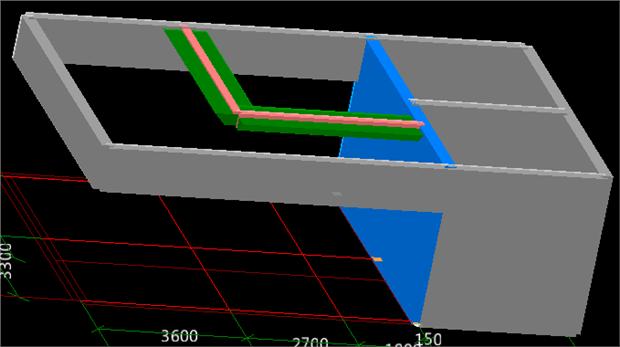

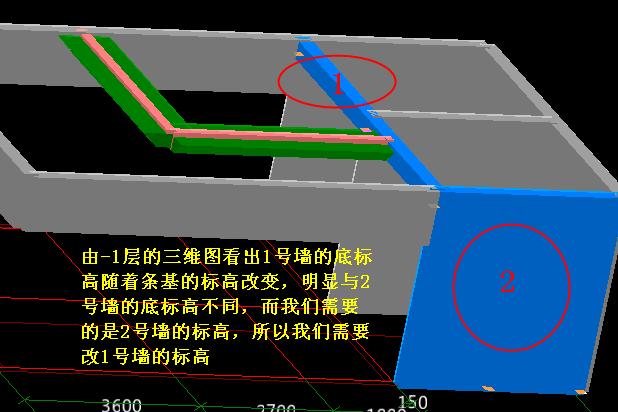

画好条基我们看三维图，我们发现墙1标高随着条基的标高改变，如图17所示。
图17
特别提醒，此处一定要注意奥，1号墙会随着基础改变标高，你不调整的话工程量少算不少呢！！

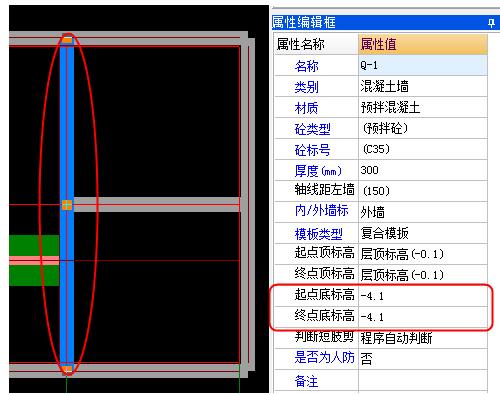

选中1号墙，我们将其标高重新调整到-4.1，如图18所示。
图18
修改好后，三维图如图19所示。
图19
（三）基础层构件
1、筏板基础

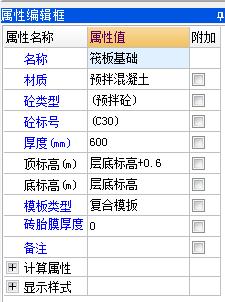

我们开始画有-1层的部分的基础，在筏板基础里定义，如图20所示。
图20

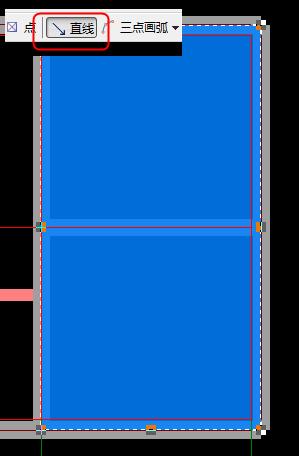

我们用直线画筏板基础，如图21所示。
图21

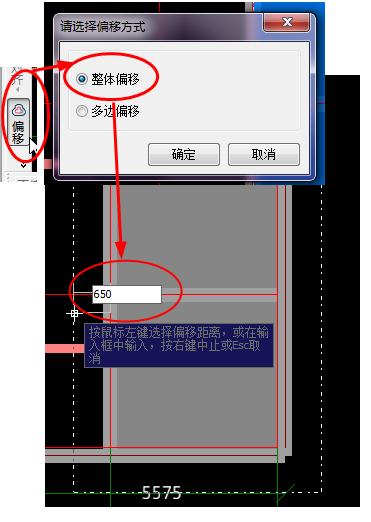

根据图1我们可以看出筏板距墙外皮500mm，可算出距墙中心线650mm，我们用偏移的方法偏移筏板边，如图22所示。
图22

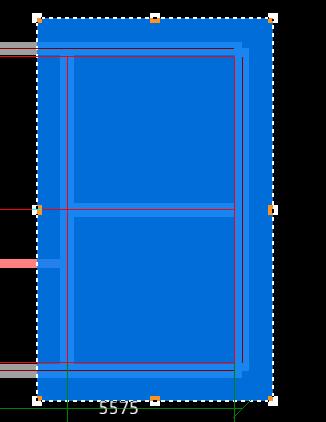

偏移后筏板如图23所示
图23
2、独立基础

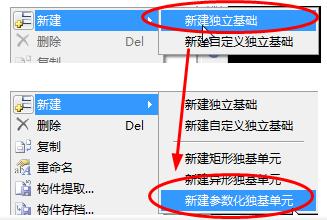

在“独立基础”中“新建独立基础”，再“新建参数化独基单元”，如图24所示。
图24
根据图2、图3给出的独立基础信息，我们选择“独立基础三台”，并修改参数，如图25所示。
图25
根据图3，对定义好的独立基础修改标高，如图26所示。
图26

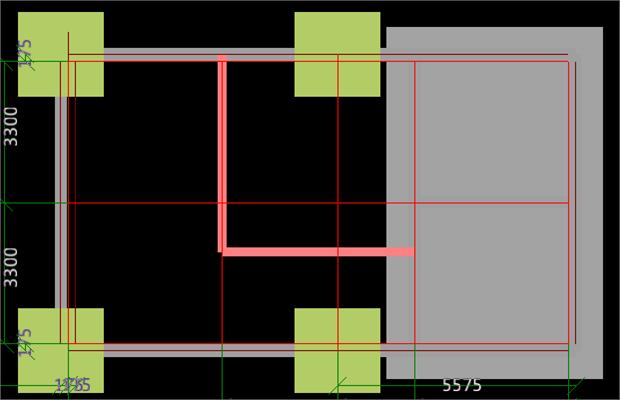

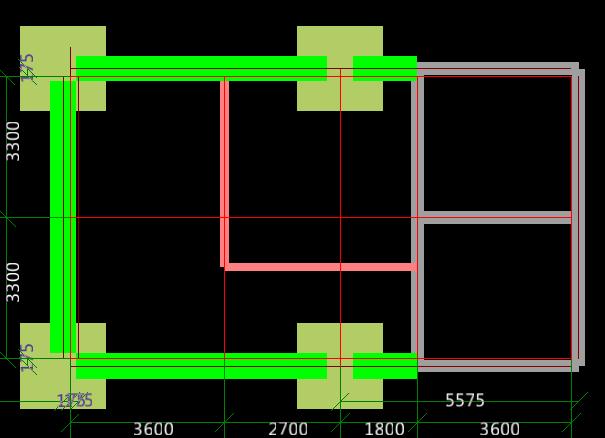

画好的独立基础平面图，如图27所示。
图27

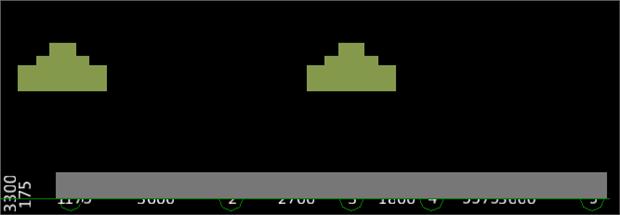

立面图如图28所示。
图28
3、地梁

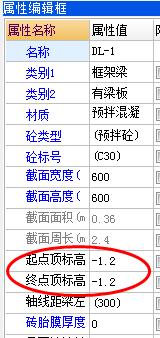

根据图1定义地梁，如图29所示
图29
画好的DL-1平面图，如图30所示。
图30

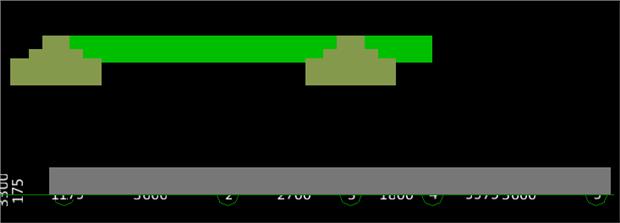

立面图如图31所示。
图31

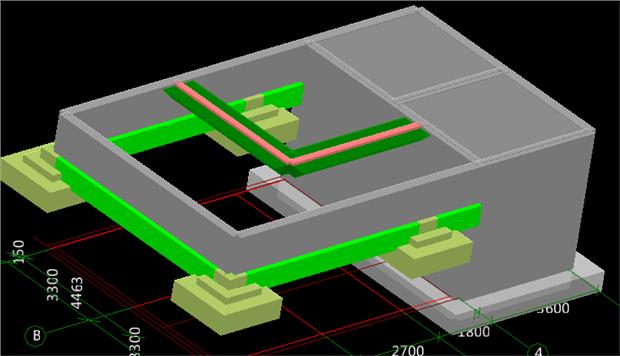

我们最后把画独立基础和DL-1那部分的剪力墙和砌块墙删掉，最后三维显示-1层和基础层的三维图，如图32所示。
图32
三、总结
1、碰到部分有地下室部分没有地下室的工程，我们要找好分界线分别对待，首层构件复制下去后，要分别对待调整标高。
2、内墙虽然不属于承重墙，但是墙本身也有重量，一般图纸都会给简易基础，如图图纸不给，建议大家参考本图的案例给出。
3、画内墙简易基础时，与其相挨的墙会随着基础标高变化而变化，要特别注意修改，让其恢复到与图纸要求一致，要不软件少算了，你连知道都不知道。
