筏板基础底筋面筋不同直径隔一布一的情况是经常见到的，软件也可以处理，只是集水坑也要求底筋不同钢筋隔一布一，软件就处理不了了，但是钢筋还是要计算的，我们还是要想办法把钢筋算出来。
我们曾经帮一家施工单位算过一个工程，就这一项钢筋增加了32吨，请仔细看今天的案例。
一、图纸说明

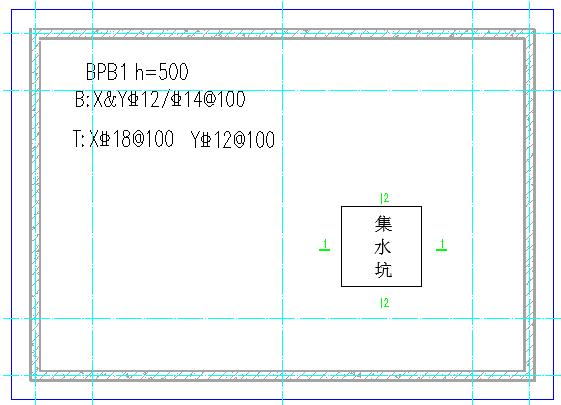

集水坑平面图如图1所示。
图1
由图1我们可知BPB-1筏板基础厚500mm，T表示顶部钢筋，B表示底部钢筋，顶部x方向钢筋C18@100，y方向钢筋C12@100。底部钢筋x和y方向都为C12和C14@100。

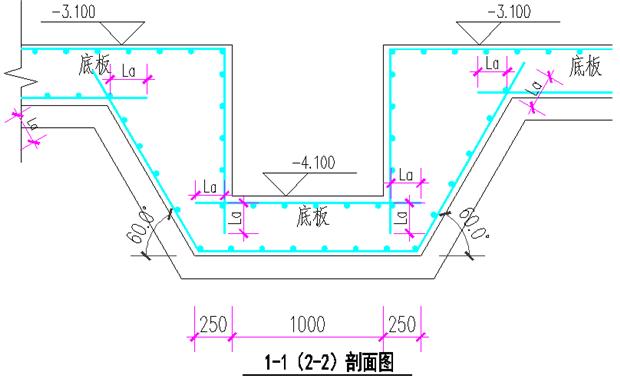

集水坑剖面图如图2所示。
图2
二、图纸分析
（一）B:x&yC12/C14@100是什么意思？

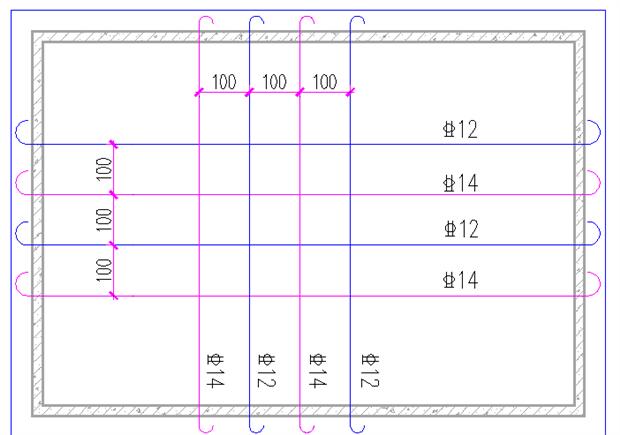

图1中B:x&yC12/C14@100的含义是底部钢筋X和Y方向都是C12的钢筋和C14的钢筋隔一布一，且C12的钢筋和C14的钢筋间距为100。如图3所示。
图3
蓝色为C12钢筋，红色为C14钢筋，
（二）集水坑钢筋也需要隔一布一

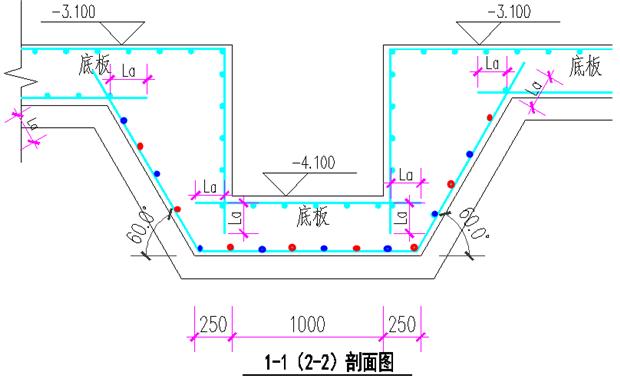

集水坑中底筋也需要C12和C14双向隔一布一布置，如图4所示。
图4
三、软件处理
（一）筏板布筋
1、定义筏板钢筋
我们根据图1定义筏板面筋x向，如图5所示。
图5
定义筏板面筋y向，如图6所示。
图6

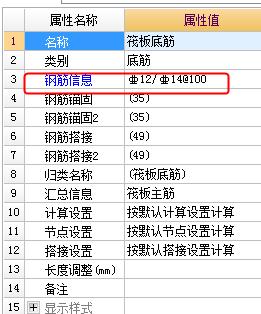

根据图纸信息定义筏板底筋x向和y向，如图7所示。
图7
2、画筏板并布置钢筋

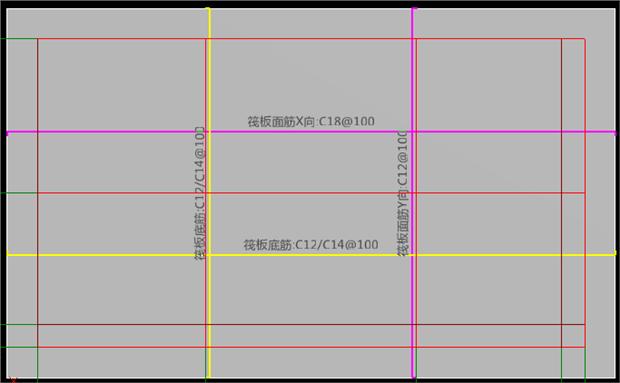

画好的筏板和布置好的钢筋如图8所示
图8
（二）定义集水坑

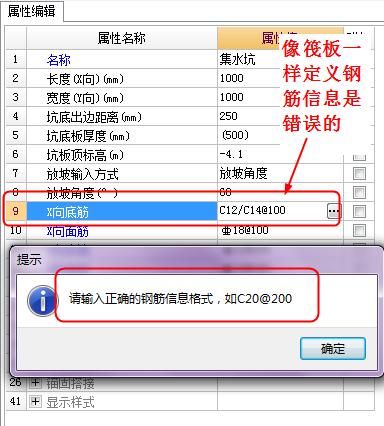

从图4我们看出，集水坑底筋要布置成两种钢筋隔一布一，但是筏板定义集水坑的时候，不允许这样布置，只能定义一种钢筋，如图9所示。
图9

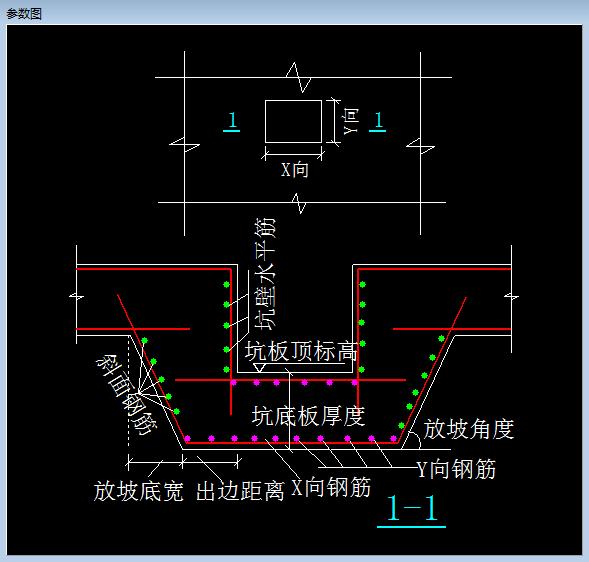

按照软件给出的参数图，如图10所示。
图10

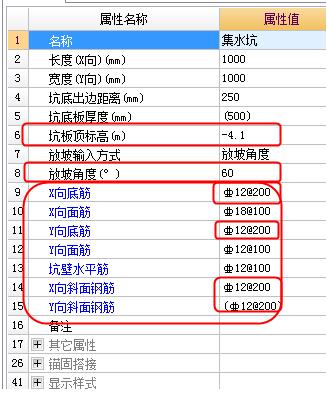

参照图10我们只输入一种钢筋信息C12，注意间距要变成@200（C14的随后处理），定义好的集水坑属性如图11所示。
图11
（三）画集水坑及其钢筋
画好的集水坑及其钢筋如图12所示。
图12
（四）查看软件计算出的集水坑钢筋

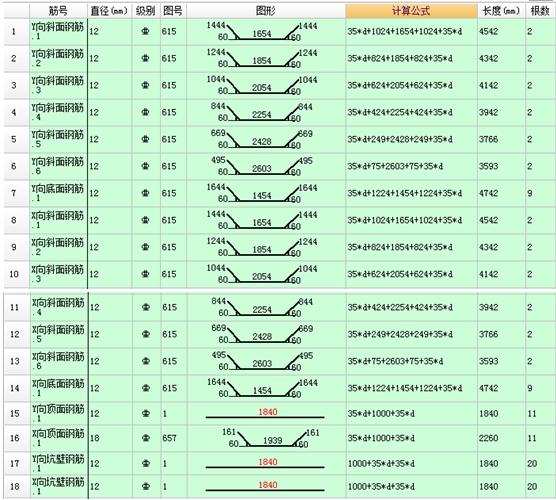

单击“编辑钢筋”软件计算出的钢筋信息如图13所示。
图13
（五）在编辑钢筋里补充C14的钢筋

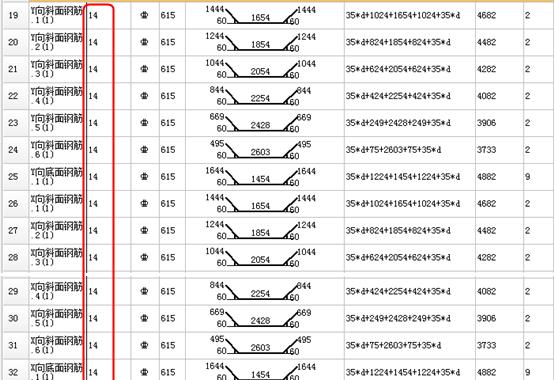

图13中软件只计算出了C12的钢筋，从图4我们知道，C14的钢筋与C12的钢筋长度根数应该是相等的，我们将1-14的钢筋复制过来，直径改成C14的就可以了。如图14所示。
图14
四、总结
1、弄清楚B:x&yC12/C14@100是什么意思，是C12与C14钢筋隔一布一布置。
2、软件不能处理集水坑不同钢筋隔一布一布置情况。
3、对于软件直接处理不了的钢筋，要善于利用软件已经算出来的数据。
4、手软结合永远是最有效的方法。
