有时候在使用CAD制作一些中式的建筑时，我们经常会需要添加一些中式花纹，让图形的整体效果更好，但是花格很多小伙伴不会绘制，那么不知道CAD如何绘制中式花格的话，可以参考下面的教程：
方法/步骤
第1步

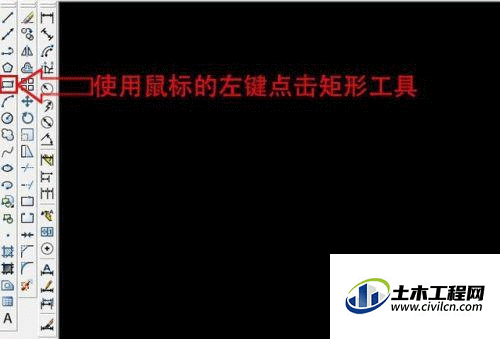

第一步，使用工具栏中的矩形工具（如图2）
在绘图视窗点用鼠标左键点击第一个点，按住键盘上的Shift+@，让后输入X轴的距离数据为540，输入Y轴的距离数据为2580.（如图3）
第2步

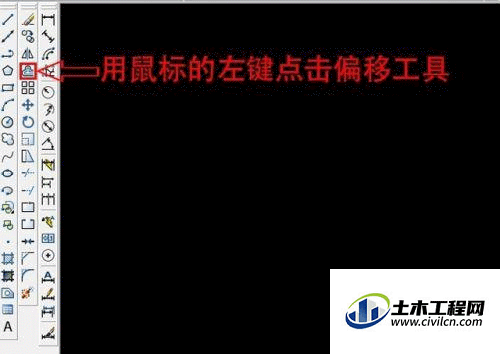

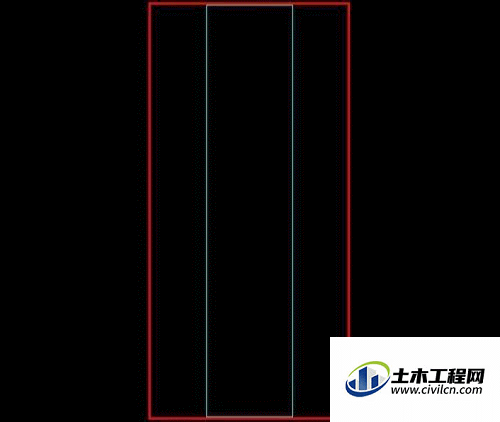

第二步，使用工具栏偏移工具（如图4），把绘制好的矩形向内偏移10的距离（如图5）
继续使用偏移工具把第二个矩形再向内偏移35的距离（如图6）
第3步

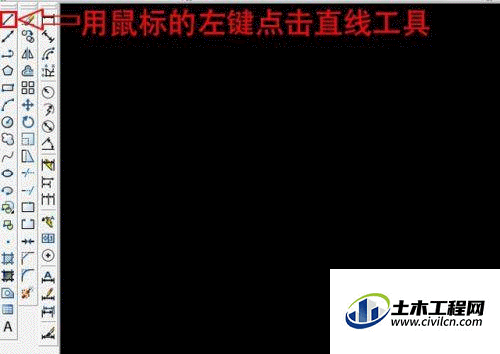

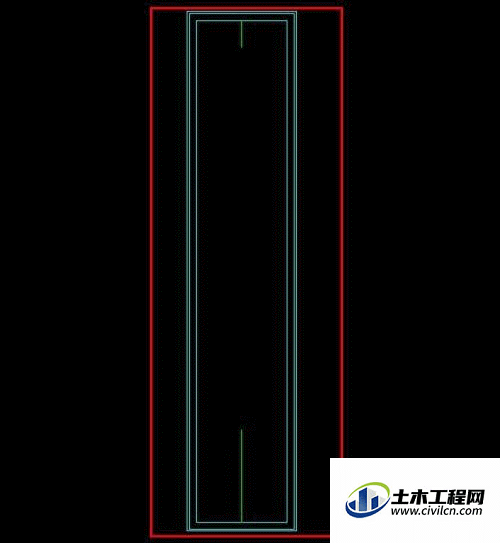

第三步，使用工具栏直线工具（如图7），把中间矩形中心点上方向下绘制一条直线135的距离，跟下方向上绘制一条455的距离的直线（如图8）

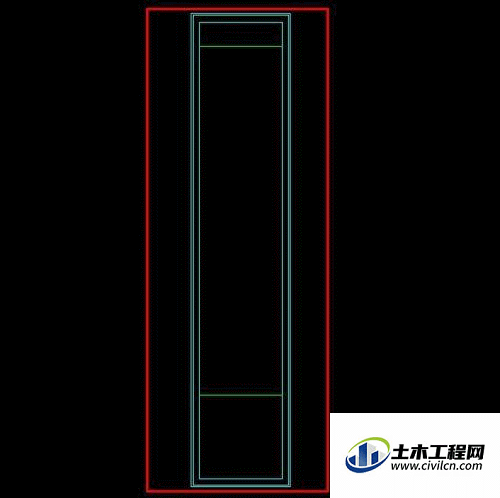

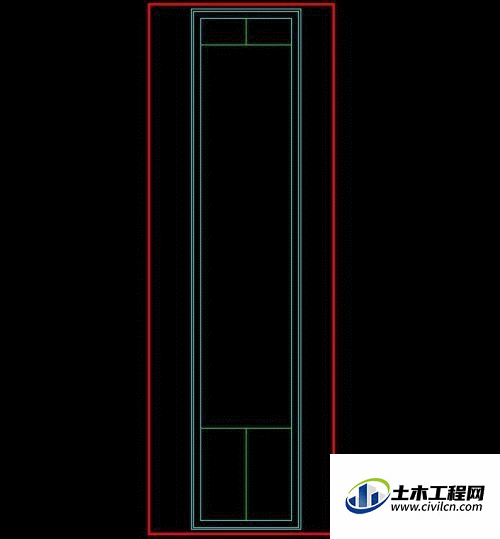

继续使用直线工具，延135跟455的直线向两边绘制一条直线跟两端相交（如图9）
第4步
第四步，使用工具栏删除工具（如图10），把绘制的辅助线删除（如图11）

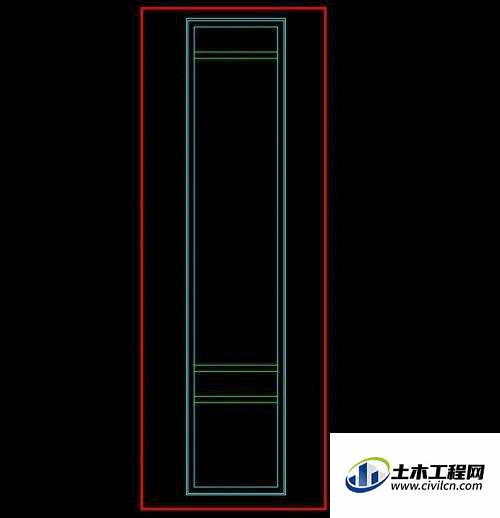

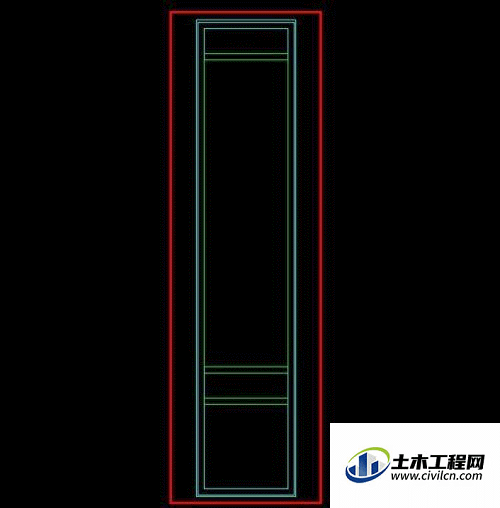

使用偏移工具，把绘制的直线向内偏移35的距离，下面的线再向上偏移135的距离及35的距离（如图12）
第5步
第五步，使用矩形工具，把偏移的直线内部绘制一个矩形重叠（如图13）

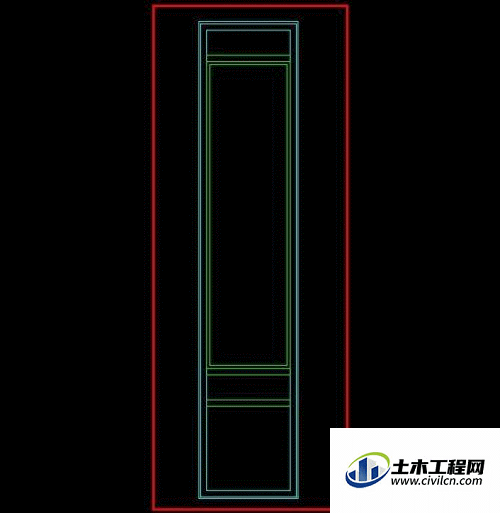

使用偏移工具，把绘制好的矩形向内偏移15的距离（如图14）
第6步
第六步，使用矩形工具，绘制矩形（X=132,Y=80),(X=132,Y=414)的2个矩形（如图15）
第7步

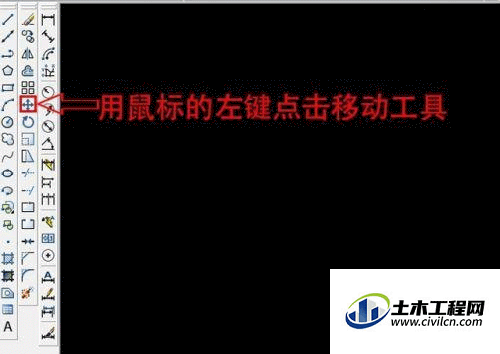

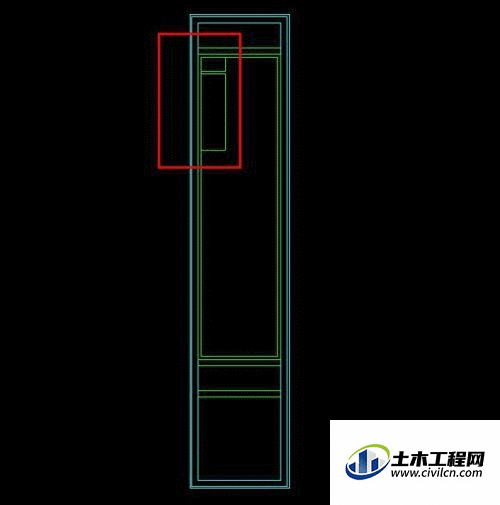

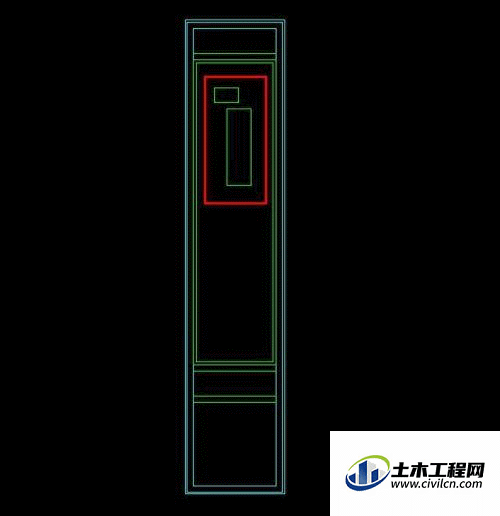

第七步，使用移动工具（如图16）把绘制好的2个矩形移动角对角（如图17）
把长的矩形使用移动工具移动距离，向下12距离（如图18）
第8步

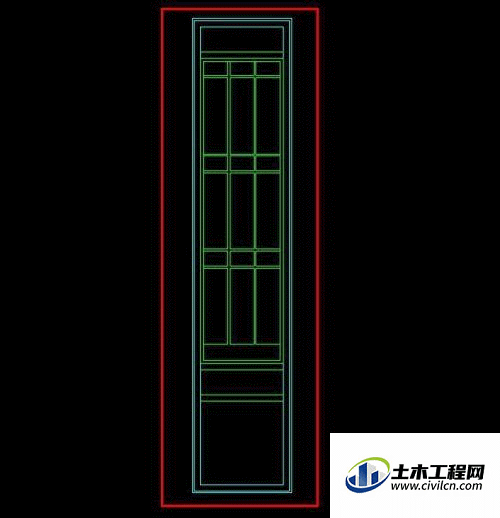

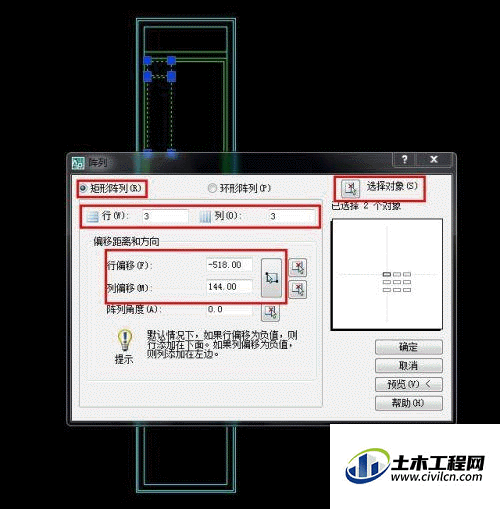

第八步，使用工具栏阵列工具（如图19），把2个矩形阵列出多个排列（如图20）
第9步

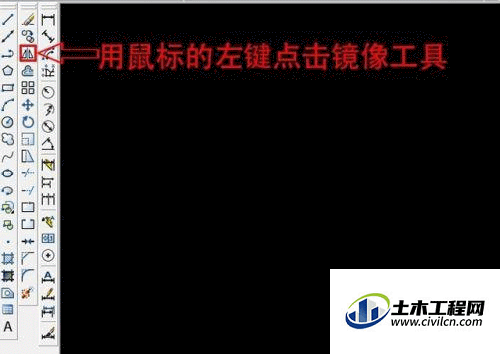

第九步，使用工具栏镜像(如图21），吧3个132*80的延414的矩形中心点镜像出图（如图22）
