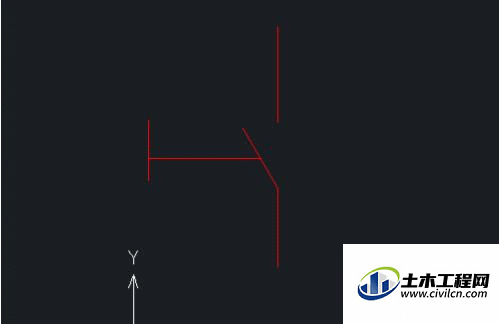

CAD的自动追踪功能包括“对象捕捉追踪”和“极轴追踪”两种命令，其中“极轴追踪”是指按给定的极轴角或极轴角的倍数对其要指定的点的路径。接下来以绘制如图所示的手动操作开关为例，来讲解CAD极轴追踪命令怎么用的吧！
第1步

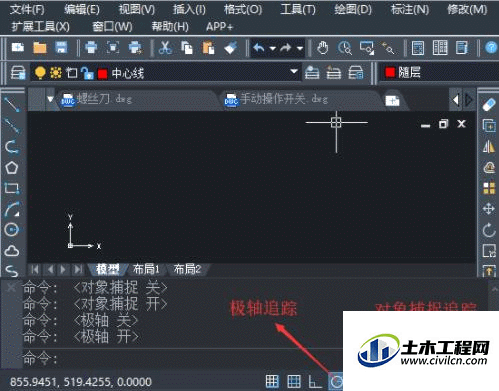

点击界面下方的“极轴追踪”和“对象捕捉追踪”按钮，打开极轴追踪和对象捕捉追踪
第2步

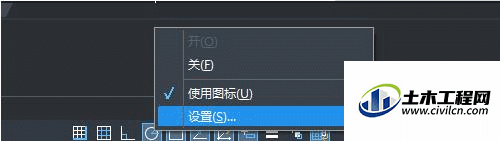

将鼠标置于状态栏“极轴追踪”按钮处同时单击鼠标右键，在弹出来的对话框中点击“设置”按钮
第3步

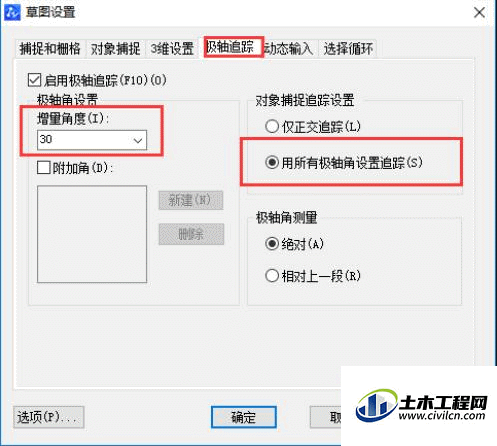

在弹出来的【草图设置】对话框中，将“增量角”设为30，选择“用所有极轴角设置追踪”选项，然后点击“确定“，完成极轴追踪的设置
第4步

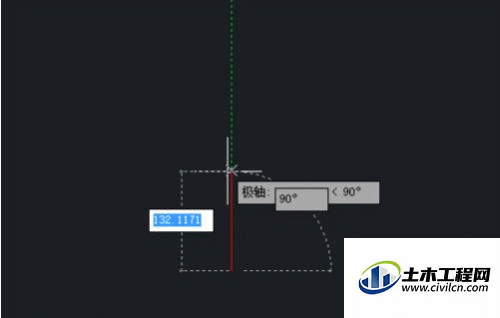

选择【绘图】-【直线】命令，在绘图区域选择合适的一点作为直线的起点，然后拖动鼠标向上移动，显示极轴角度为90°
第5步

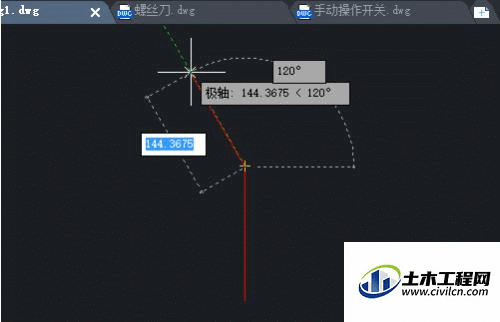

接着单击鼠标左键绘制一条竖直的线段，继续向左上方移动鼠标，显示极轴角为120°，单击鼠标左键绘制一条与竖直线成30°夹角的斜直线
第6步
点击状态栏中“对象捕捉“按钮，使对象捕捉功能处于打开状态
第7步

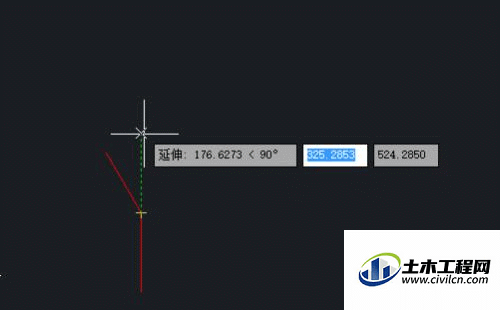

选择【绘图】-【直线】命令，捕捉竖直线的上端点，然后向上移动鼠标，显示极轴角度为90°，然后单击鼠标左键确定直线的期限，绘制一条长度适合的竖直线
第8步

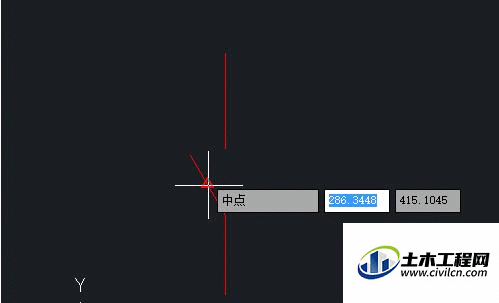

点击【绘图】-【直线】命令，捕捉斜直线的中点为起点绘制一条水平直线
第9步

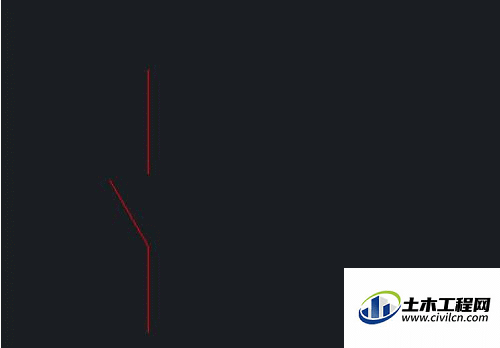

点击【绘图】-【直线】按钮，捕捉水平直线的左端点，向上移动鼠标，在合适的位置点击鼠标左键确定直线的起点，绘制一条长度合适的竖直线
第10步

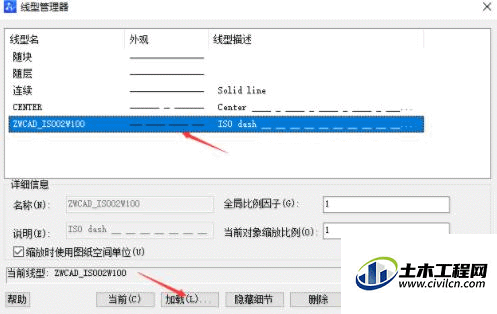

点击【格式】-【线型】按钮，在打开的对话框中选择【加载】选项，添加“ZWCAD_IS002W100”线型
第11步

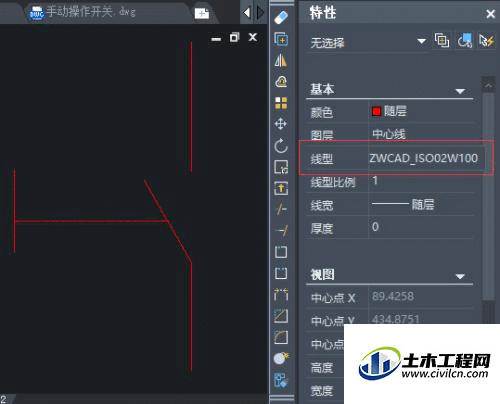

选择水平直线，单击鼠标右键，在CAD中弹出来的对话框中点击“特性”按钮，在【特性】选项板中将水平直线的线型修改为“ZWCAD_IS002W100”，结果如图所示
温馨提示：
以上就是关于“CAD如何绘制手动操作开关及极轴追踪命令的使用？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
