CAD是自动计算机辅助设计软件,能够进行二维制图和三维图纸设计,无需懂得编程就能够自动制图,因此非常的多的朋友在学习和使用。一些图纸需要进行公差的标注,那么CAD的形位公差如何标注?其实只要熟悉软件的功能就能做到,下面来示范一下给大家看看。

方法/步骤

第1步

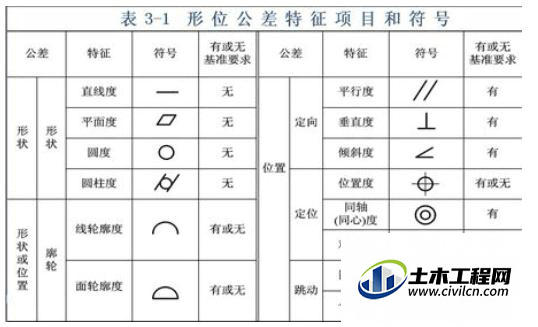

第一:我们首先来认识一下形位公差有那些。主要包括形状和位置两种。其中又细分有形状,轮廓,定向,定位,跳动。


第2步

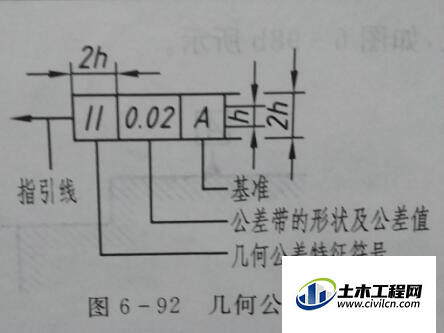

第二,我们认识下形位公差主要包括三部分:形位公差符号、公差和基准。如下


第3步

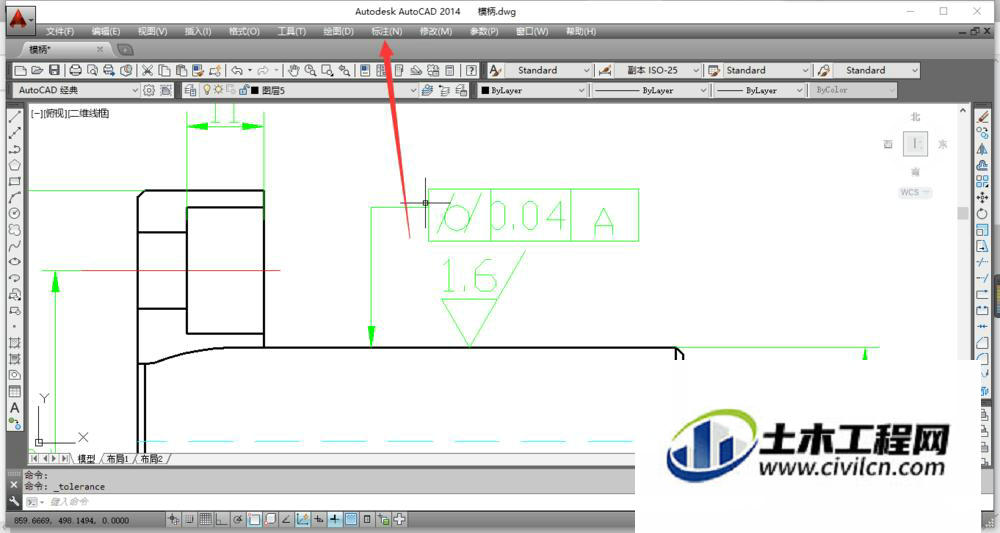

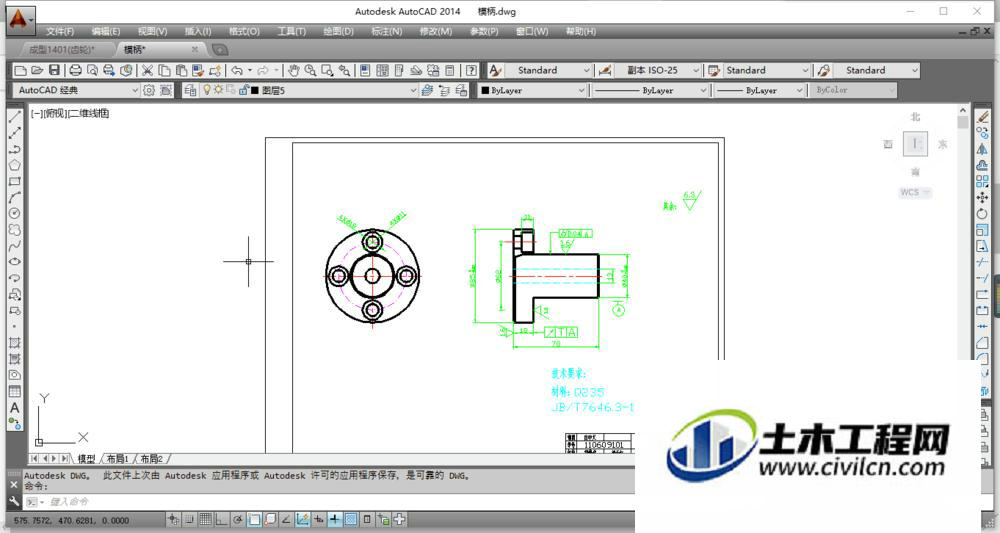

第二:具体操作如下;打开软件,点开要标注公差的零件。


第4步

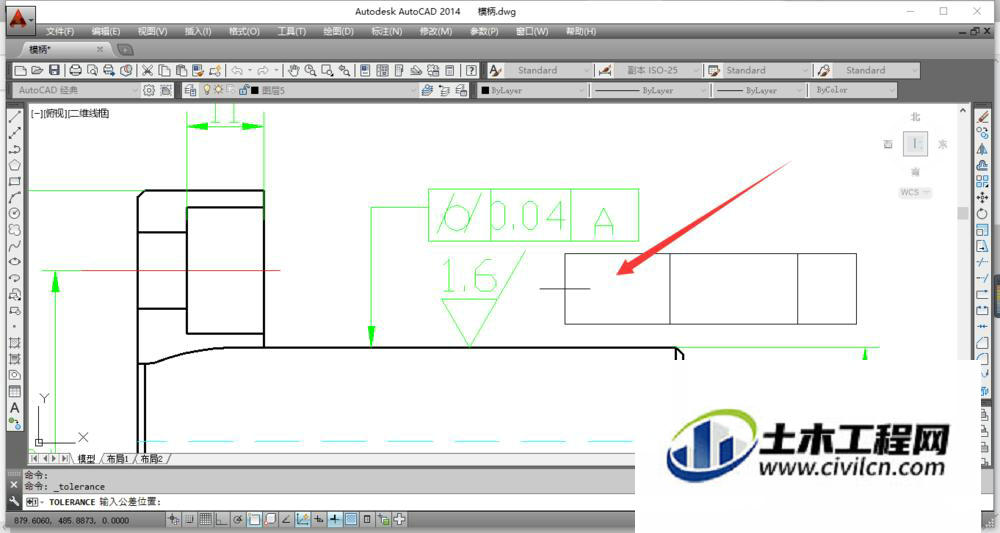

第二;例如我们要标注圆柱度公差,一下方的面作为基准,公差位0.04.


第5步

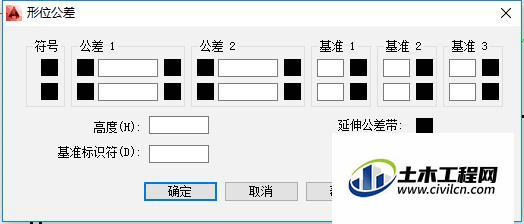

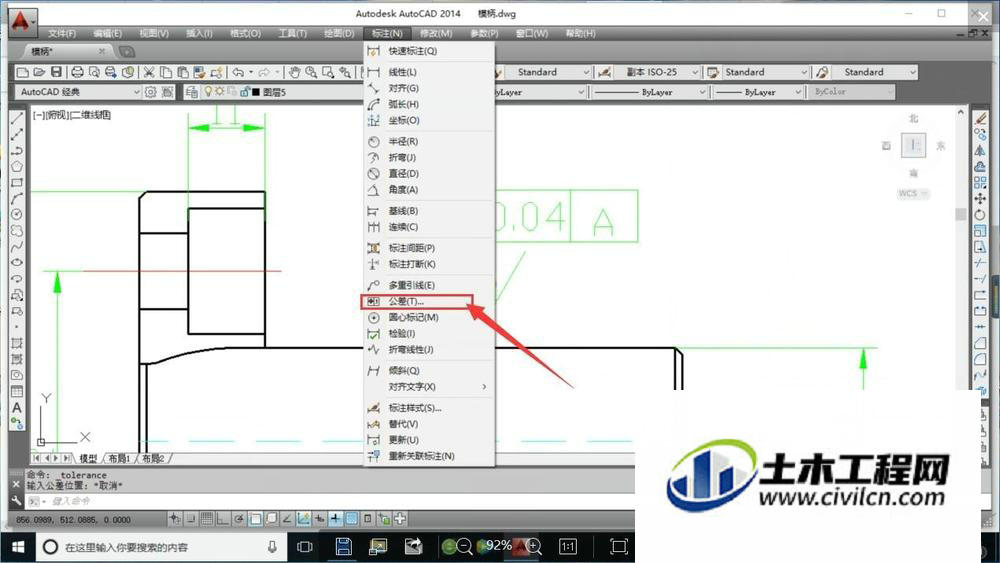

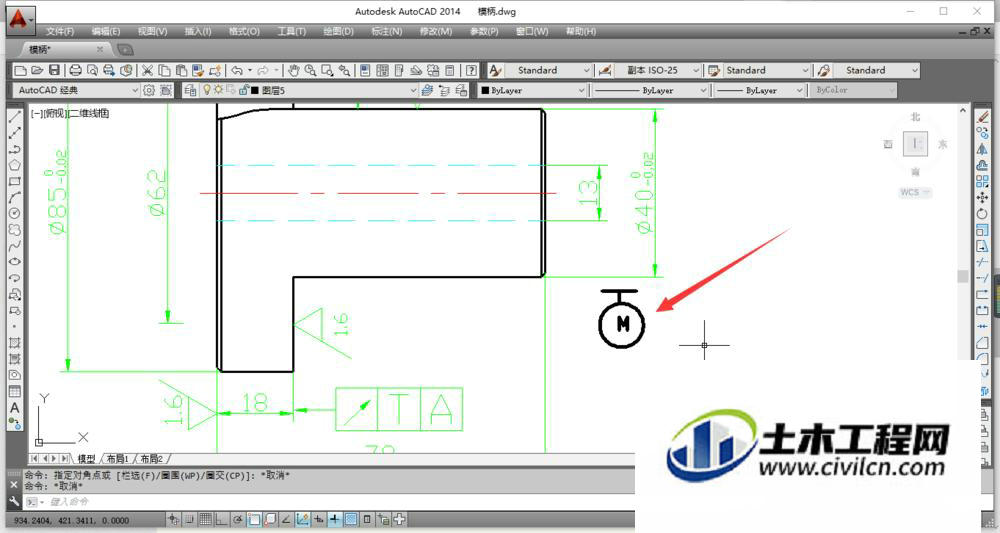

第五:首先我们要做基准,基准可以自己画很简单,文字加引线。之后我们点开标注,选择公差。我们选择圆柱度图标。公差大小0.04.选择基准为m。点击确定。





第6步

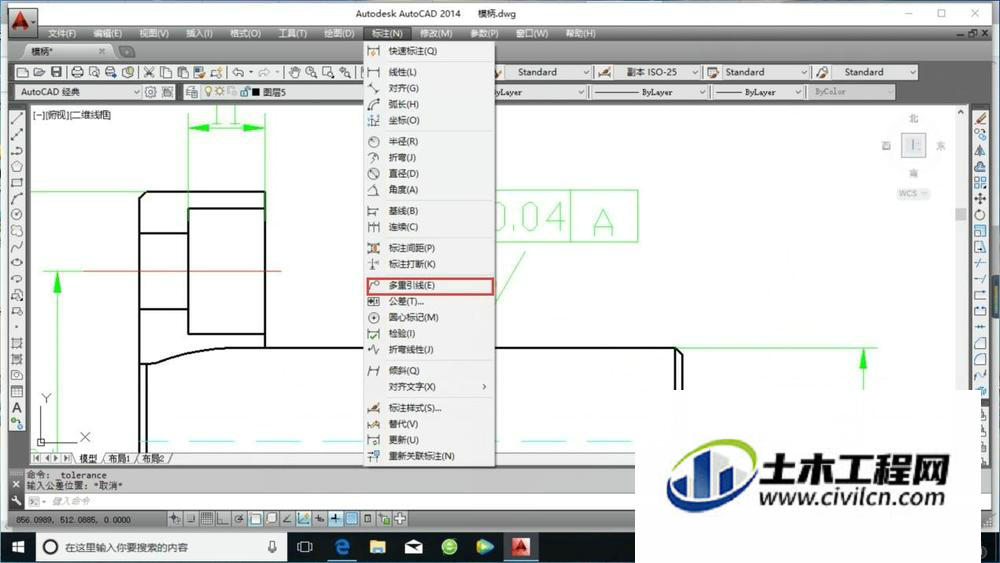

第六:完成后选择放去位置,点击就可以确定。然后我们点击多重引线就可以完成标注了。




第7步

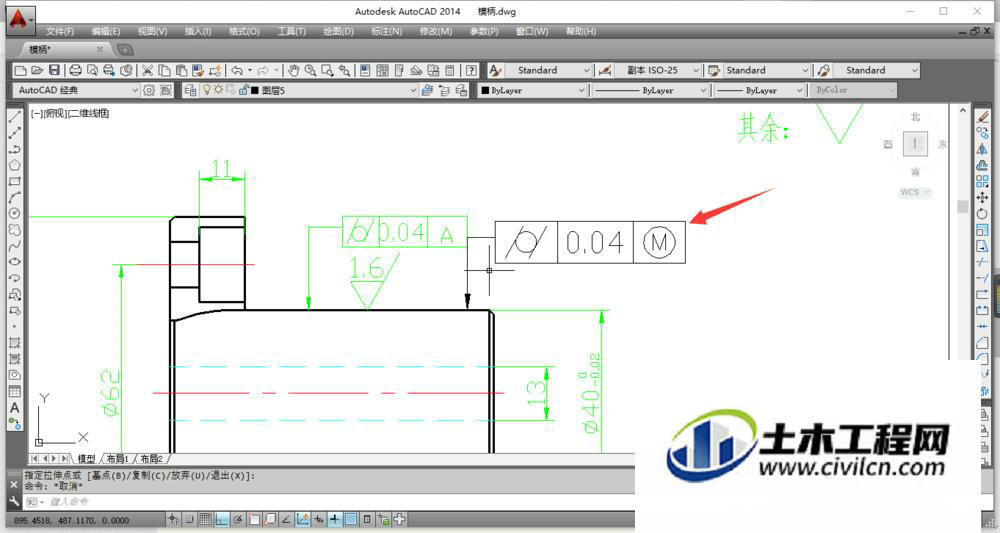

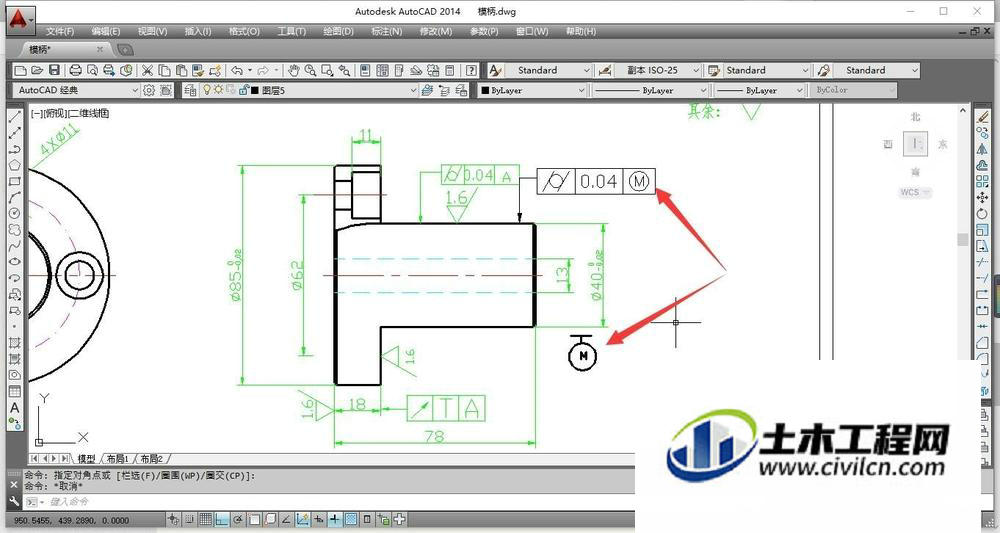

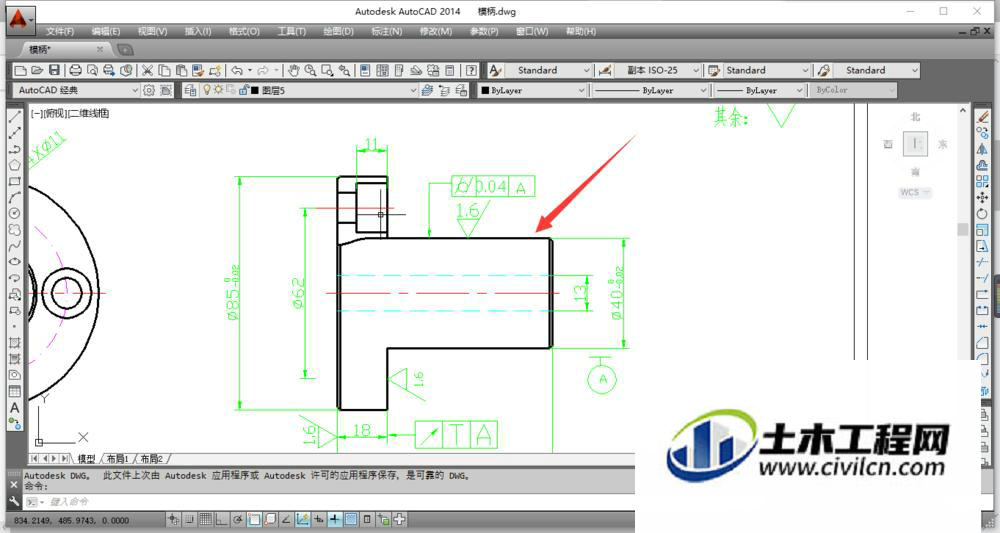

如图就是形位公差里的圆柱度标注。其他标注一样适用。按照这个方法即可。
