CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。在图纸绘制完毕之后，我们都会在布局中进行查看和调整，但是很多小白不知的CAD布局视口如何操作使用，所以不知道如何操作的朋友，可以看看下面的教程。
第1步

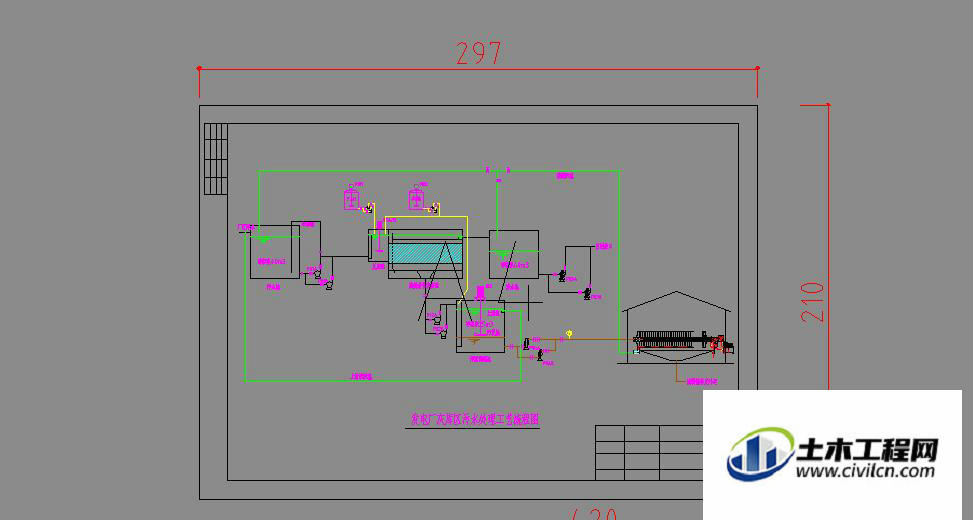

什么是CAD布局？CAD布局的主要作用是：设置不同比例出图。
第2步

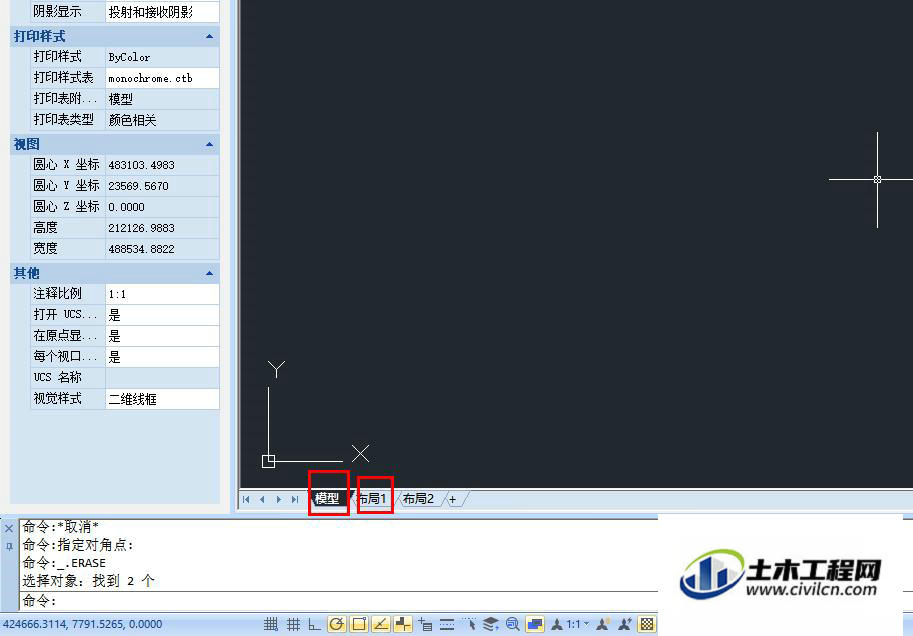

CAD布局在哪里？如图所示，一般CAD布局设置在画图窗口的下边模型选项卡位置。最左侧为模型选项卡，在模型模式下，我们可以对图纸进行自由的设计。设计好的图纸，可以在布局视口下进行布局和打印。
第3步

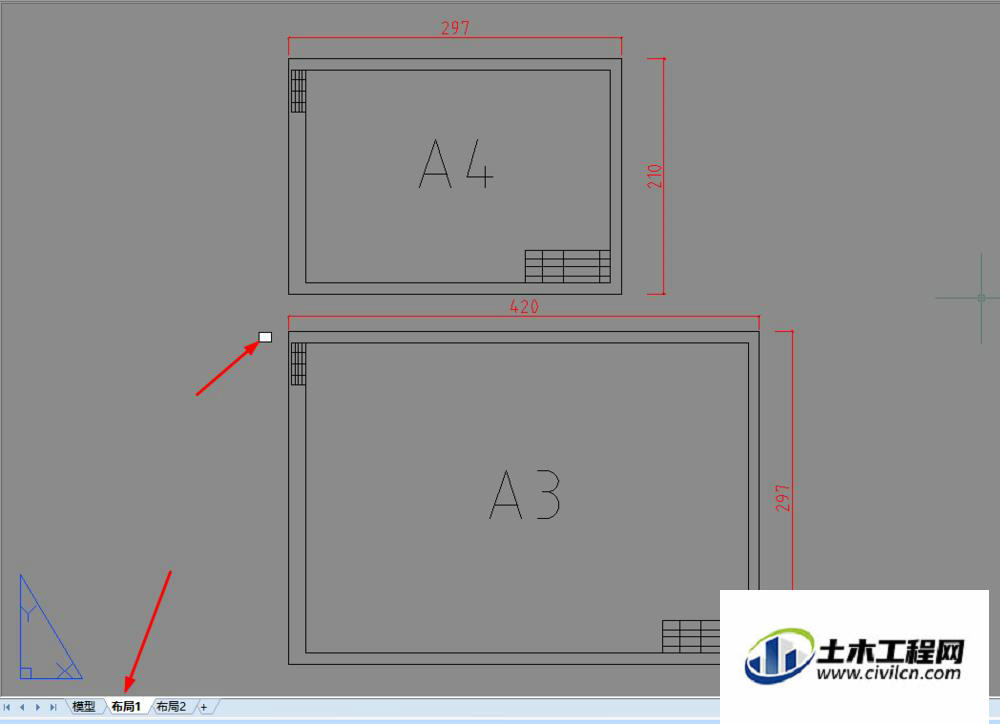

首先，我们打开布局1，我们绘制一个（也可以直接复制或插入一个现成的标准图框）a4和一个a3图框。如下图所示。一定要注意，打开后那个白色的布局区域不用去理会。画图要按图纸的实际大小来绘制。如：a4：210*297mm，a3：420*297mm
第4步

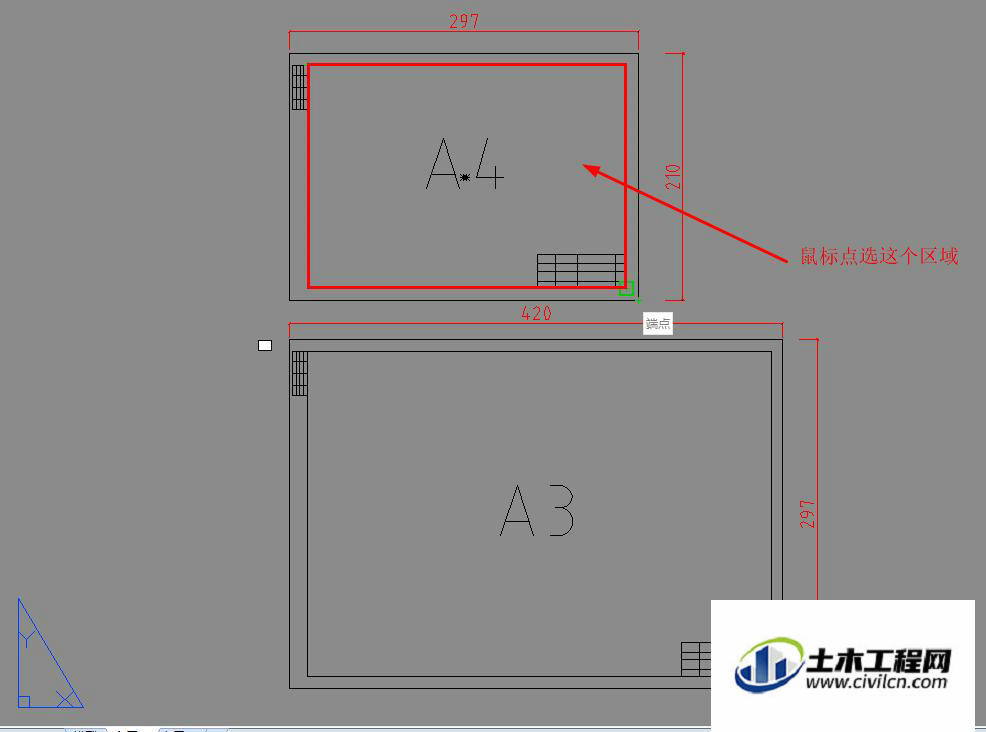

其次，我们输入快捷键：mv---->选择视口的区域（鼠标拖动），如下图：点选后，视口即将模型中的图全部投射到这个视口中。
第5步

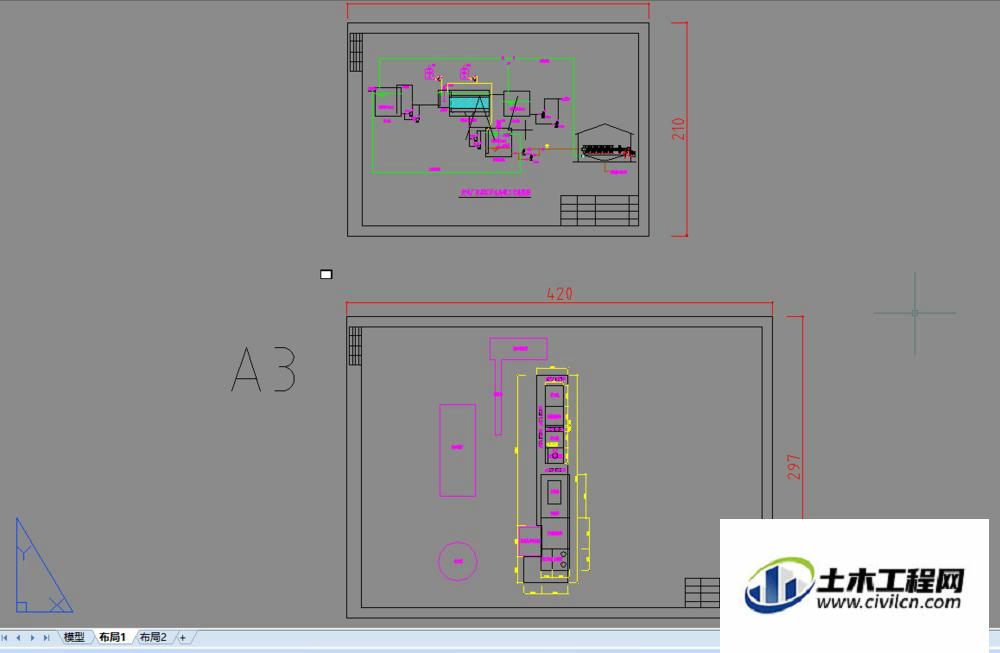

再次，双击视口区域，可以激活视口。拖动和缩放模型图在视口中的布置，使得模型图中的图形合理的布置在视口中。如下图。
第6步
布置好以后，双击视口以外的空间区域，即可锁定当前的视口。这时，就把第一个图形通过视口布局在a4纸上了。
第7步

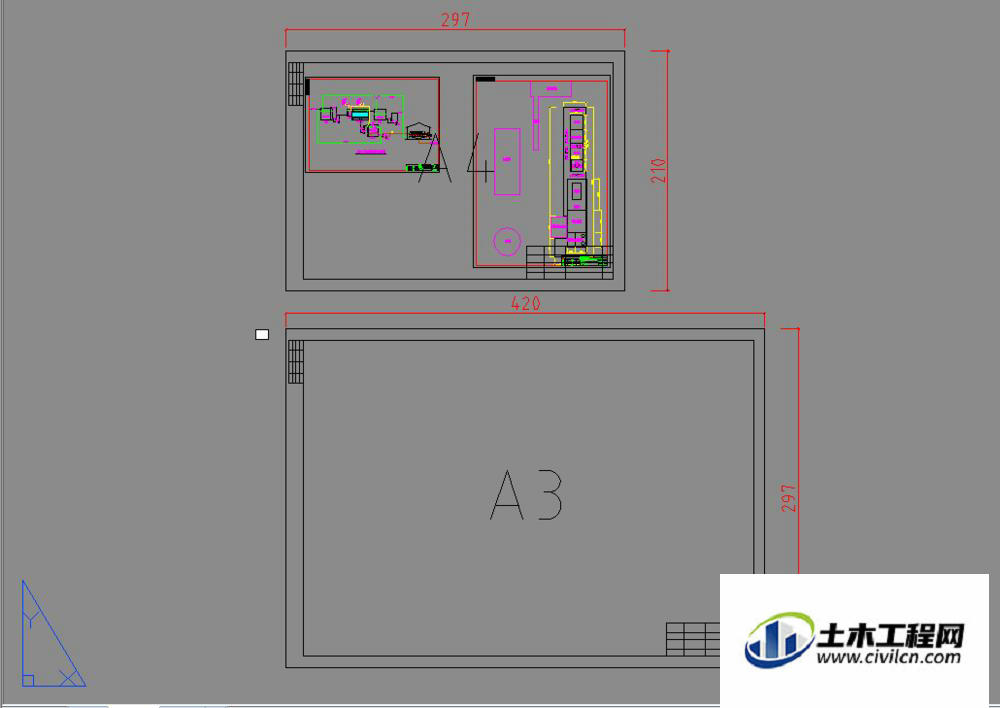

按照以上的操作方法，我们将第二个图形布置在一个a3的图框中。结果如下图所示：
第8步

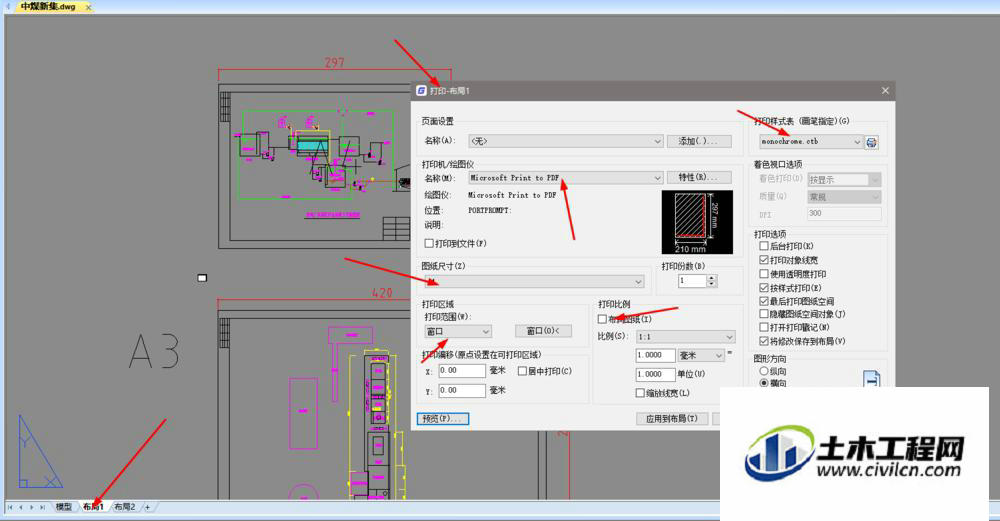

设置好布局以后，我们就可以输出打印图纸了。布局的打印，需要右键点击布局1选项卡--->打印---->然后设置打印机，选择打印图纸规格，选择窗口，框选布局1中a4图纸---布满图纸打印，然后选monochome，点击打印即可。如下图所示。
第9步

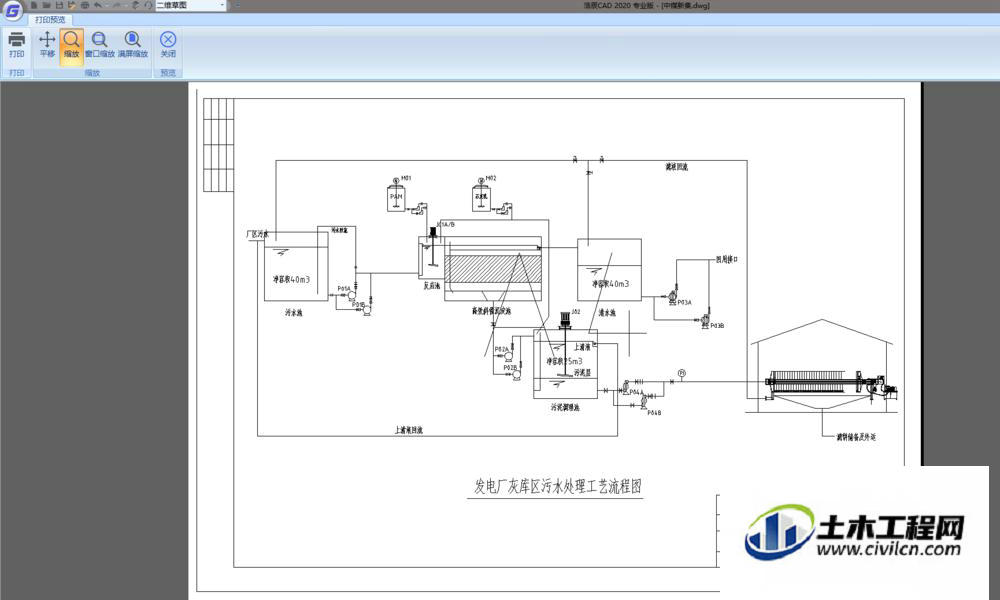

可以点击预览，查看打印效果。
温馨提示：
以上就是关于“CAD布局怎么用？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
