CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，我们画的图都要代表一种物体及其有其特殊的意义，我们尽量用比较形象的图表示房屋设施或者家居设备，下面就给大家分享一下，CAD画平面图时如何画窗户的方法，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

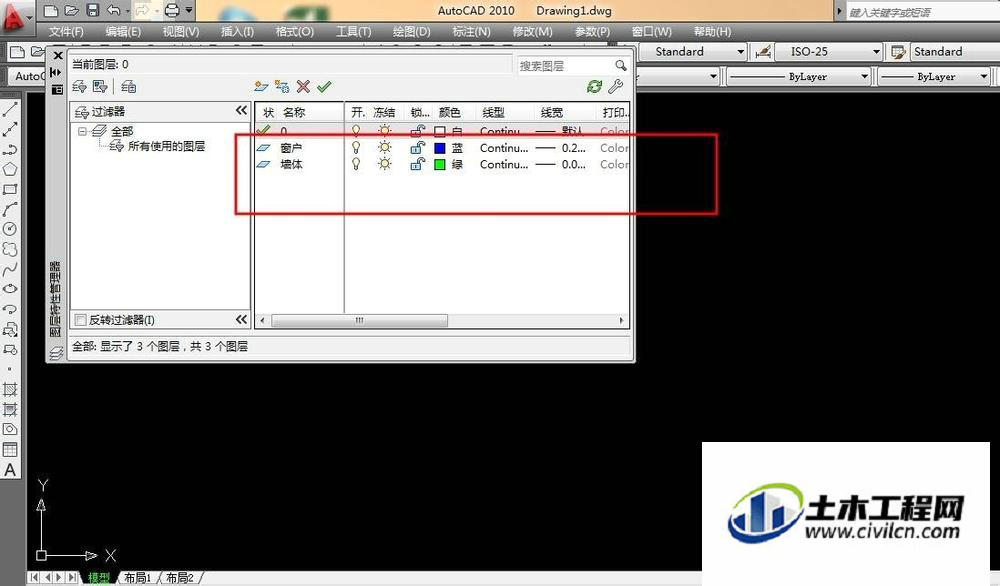

新建图层。如图：
第2步
画好墙体。

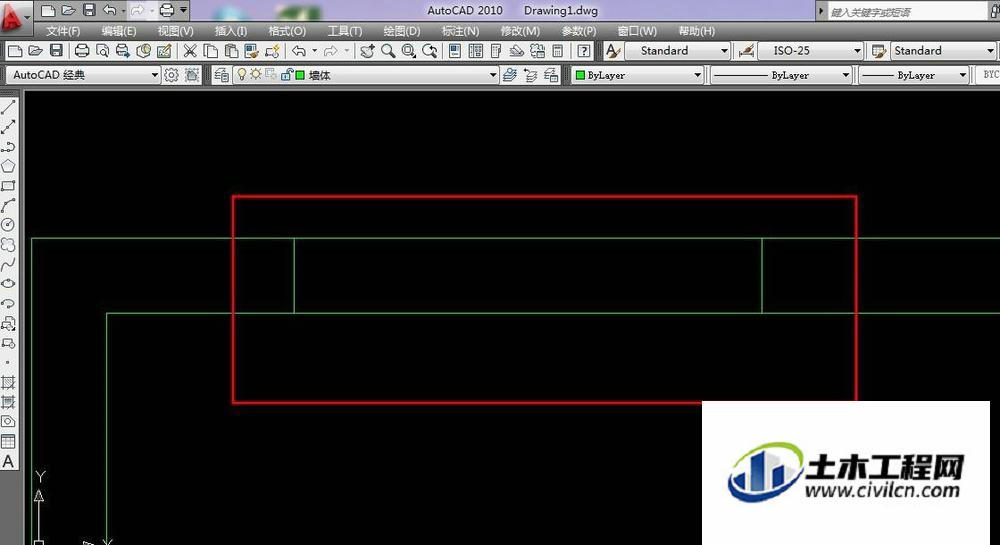

第3步
窗户的位置也用墙体线封好

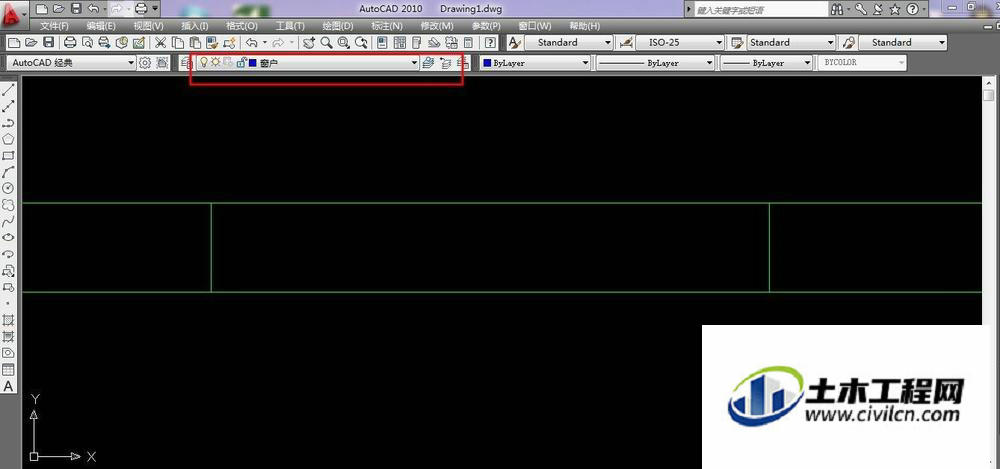

第4步
切换到窗户图层
第5步
如图所示画一条中线

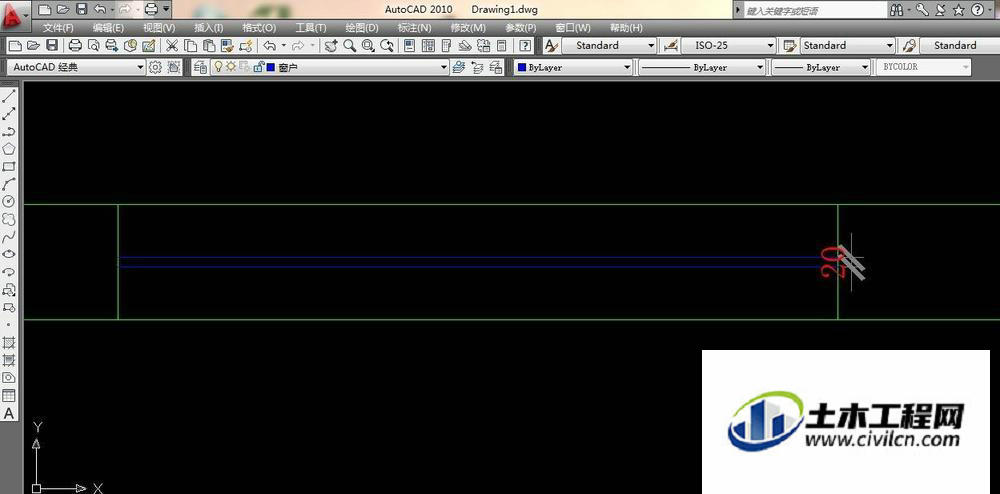

第6步

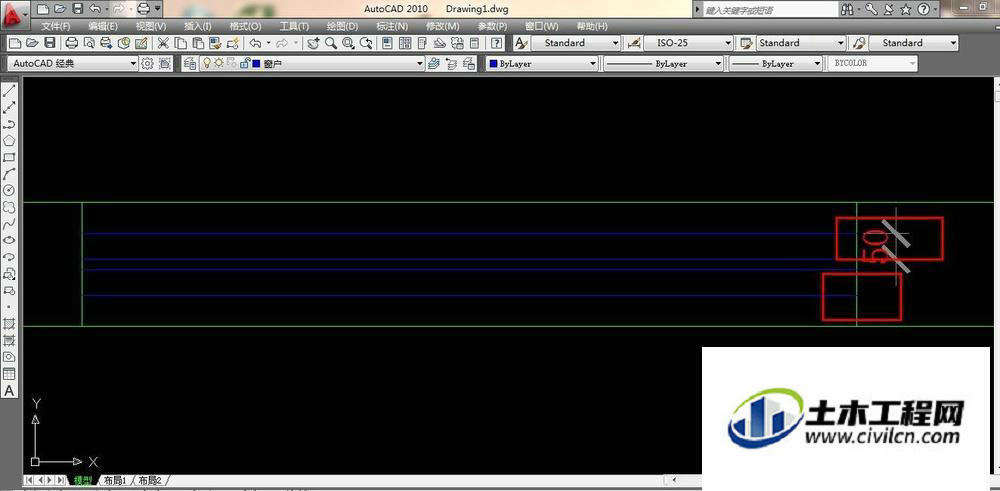

中线向上和向下各偏移10mm，如图：

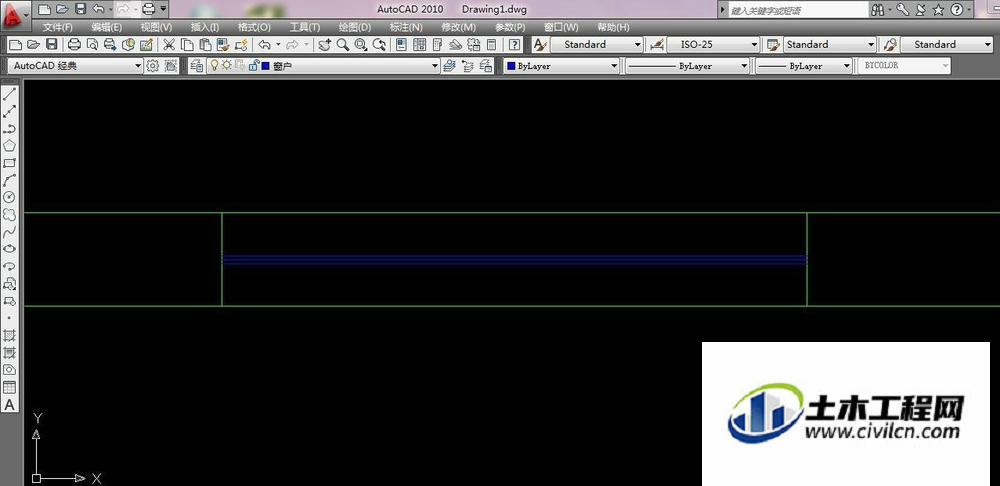

第7步
删除中线就得到玻璃的厚度。
第8步

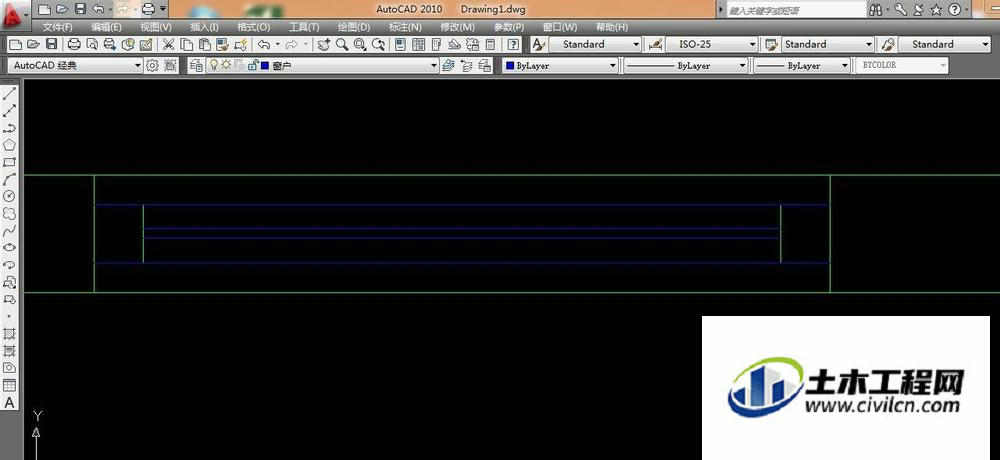

如图所示，再次偏移各50mm。
第9步

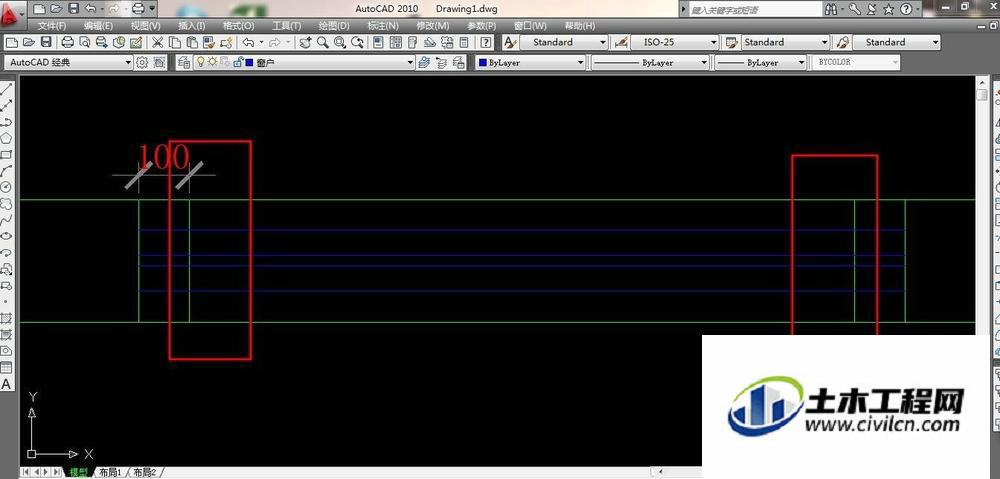

墙体线向左和向右各偏移100mm。如图所示：
第10步

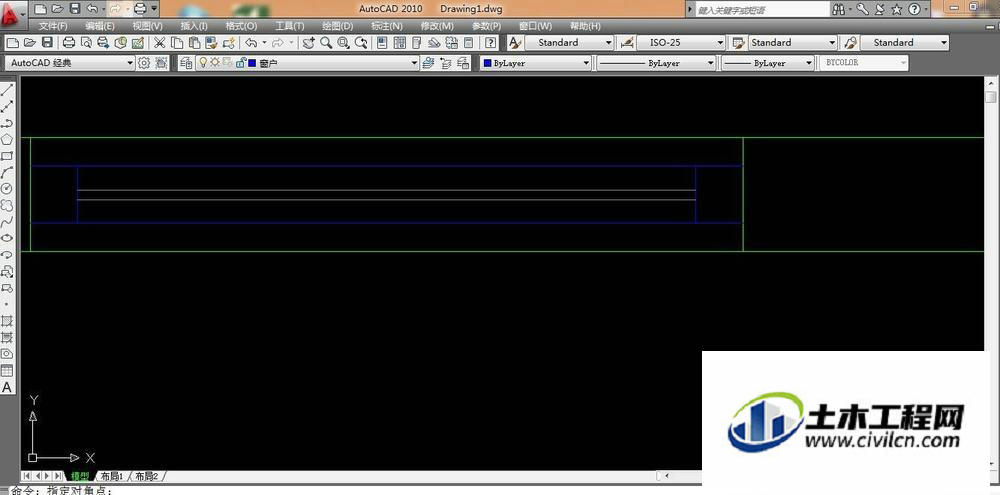

然后进行修剪，如图所示结果：

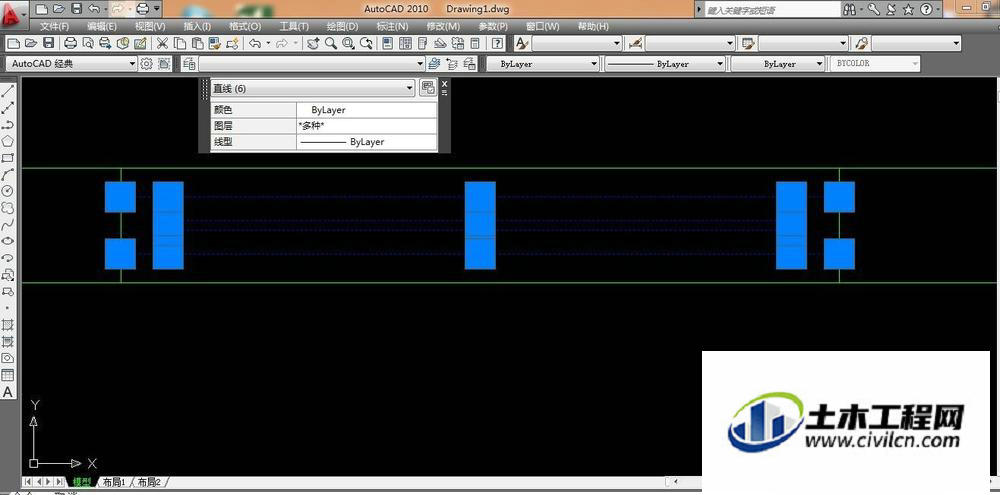

第11步
选中窗框线。如图：

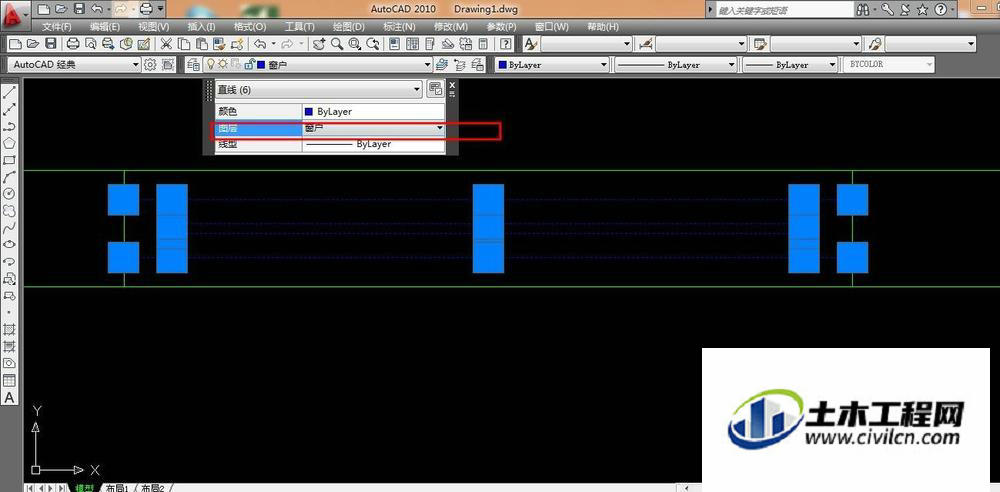

第12步
改成窗户图层。如图：
第13步

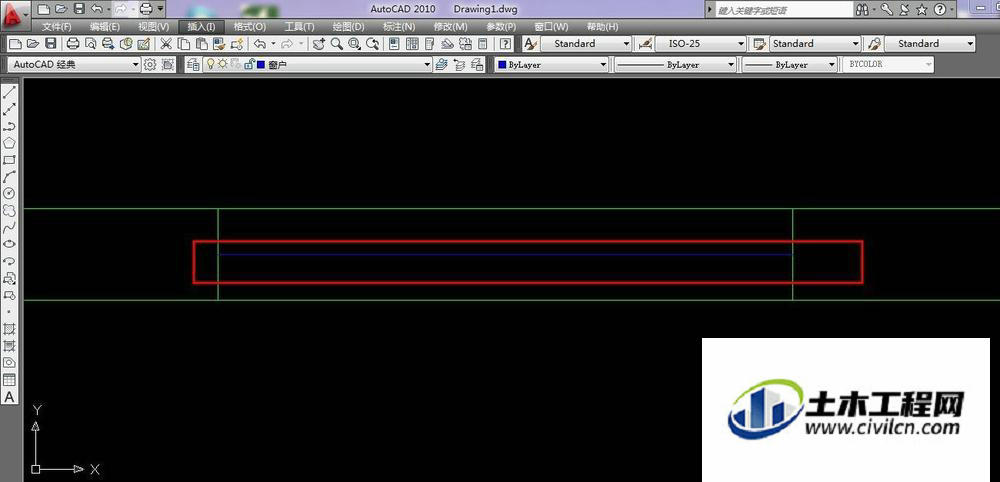

选中玻璃厚度线。如图：

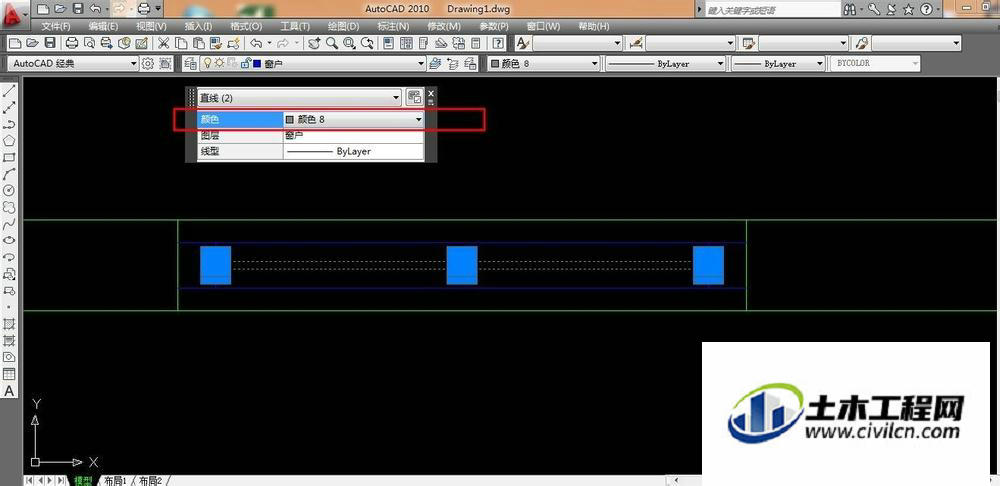

第14步
如图所示颜色改为灰色8号线。
第15步

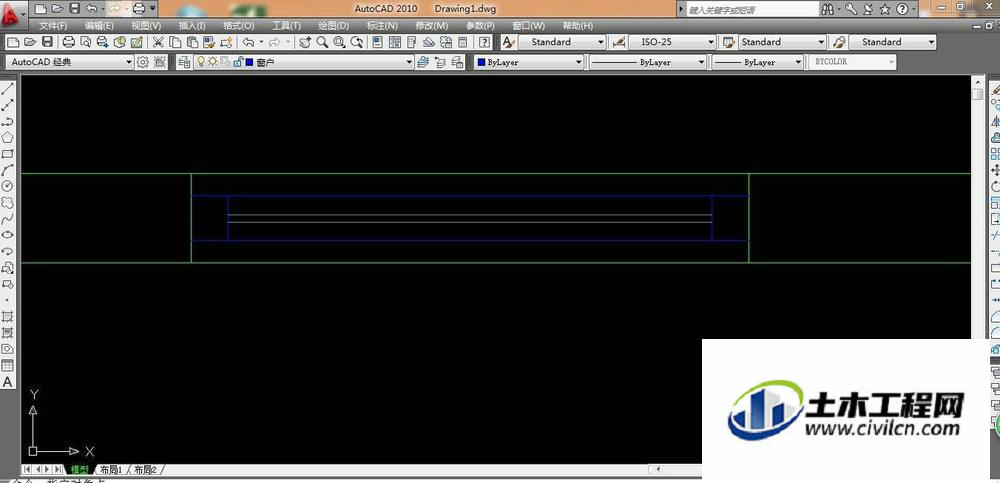

蓝色线为窗框线，灰色线为玻璃线。
第16步
完成，颜色虽然有3种，但是图层就两个。
