CAD是目前功能强大的制图软件，现在越来越多的朋友在进行使用，但也有不少新手对软件的功能不太了解，不知道如何操作。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎，那么CAD怎样画出建筑墙体？本次就来给大家分享详细的教程，赶快学起来吧！
第1步
在AutoCAD上进行墙体的绘制，首先我们需要找好绘图的位置，按下滚轮可以进行画布的移动，滑动滚轮则可以进行视角的扩大或者缩小，找到合适的位置后即可开始绘图。
第2步

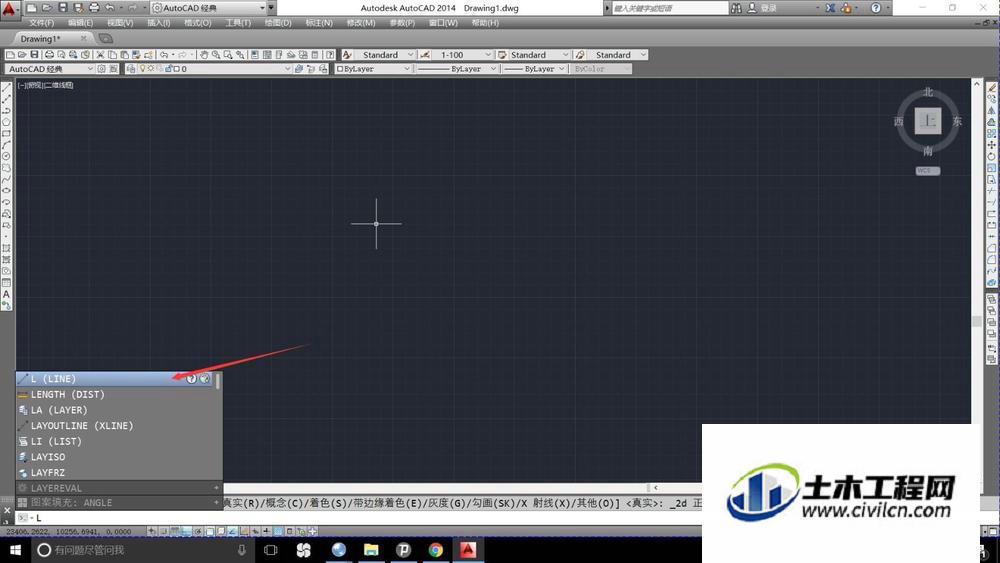

我们使用AutoCAD热键进行绘图，输入“l”“enter”，进入直线的绘制命令中，也可以在下方AutoCAD弹出的命令菜单中选择直线绘制命令“line”。
第3步

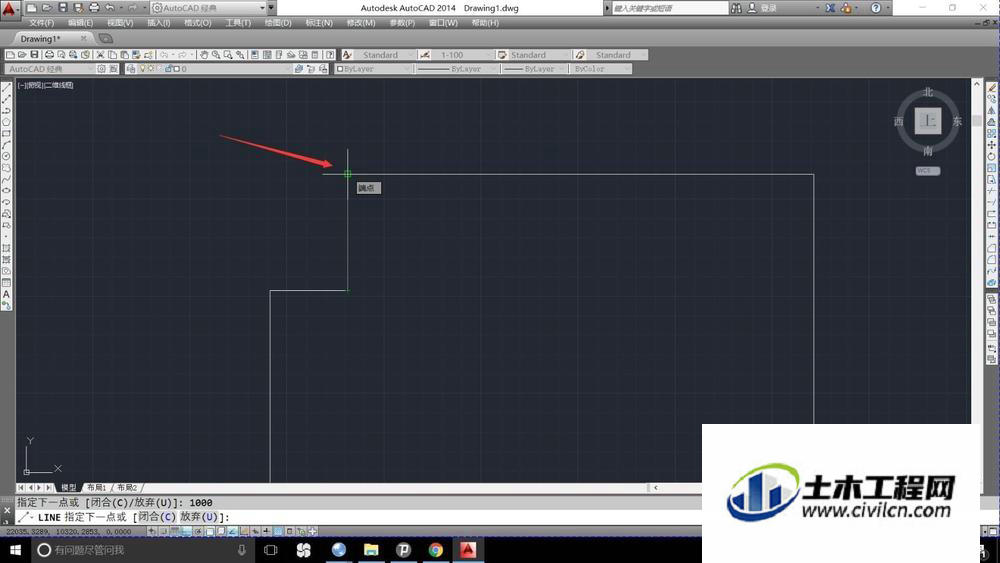

AutoCAD中直线命令十分简单自由，点击起点，确定终点即可绘制直线，确定直线的方向后，也可以直接输出直线的长度进行绘制，根据我们需要绘制的墙体尺寸，绘制一个封闭的形状即可。
第4步
完成墙体的大致轮廓绘制后，墙体的大致形状就已经确定，下面我们需要进行线条的修改，将直线改为合并的多段线，首先我们将外线条全部括选。
第5步

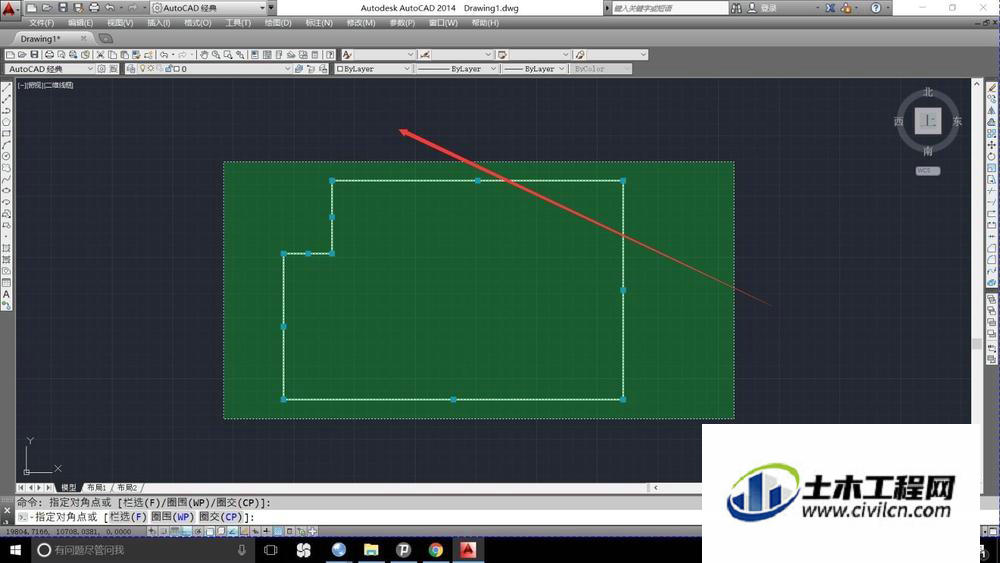

AutoCAD的括选有两种方式，从左上角开始括选，需要将单位的所有部位进行括选，而从右下角开始括选，则只需要接触到单位，即可完成括选。
第6步
完成墙体线条的括选之后，我们输入第二个命令“pedit”，输入命令代码后直接按下“enter”键即可确定命令，进入pedit命令后，我们首先点击一条墙体轮廓线。
第7步
选择一条墙体轮廓线之后，我们按下“space”空格键确定，AutoCAD下方会出现提示信息，输入y确定后，会出现第二个选项，我们选择“j”（合并）选项。
第8步
确定“j合并”选项后，我们将墙体轮廓线全部括选，连续按下两次“space”空格键，即可确定并且退出“pedit”命令，这样我们绘制的直线就变成了多段线可以进行统一处理。
第9步

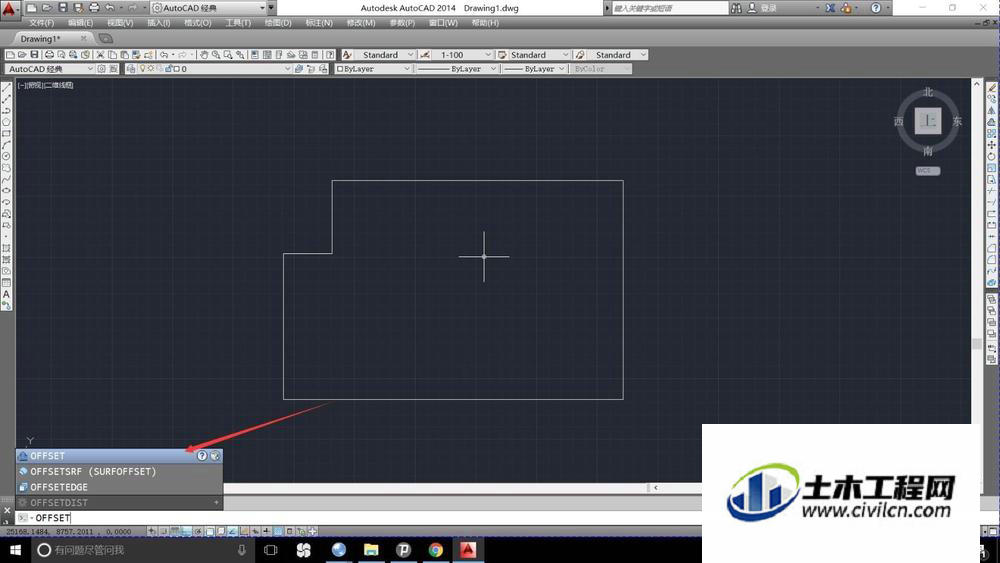

在建筑制图中，墙体多数都是以双线绘制，方便进行区分，因此我们要使用AutoCAD命令将线条变成双线条，我们使用第三个命令“offset”命令，对墙体进行偏移。
第10步

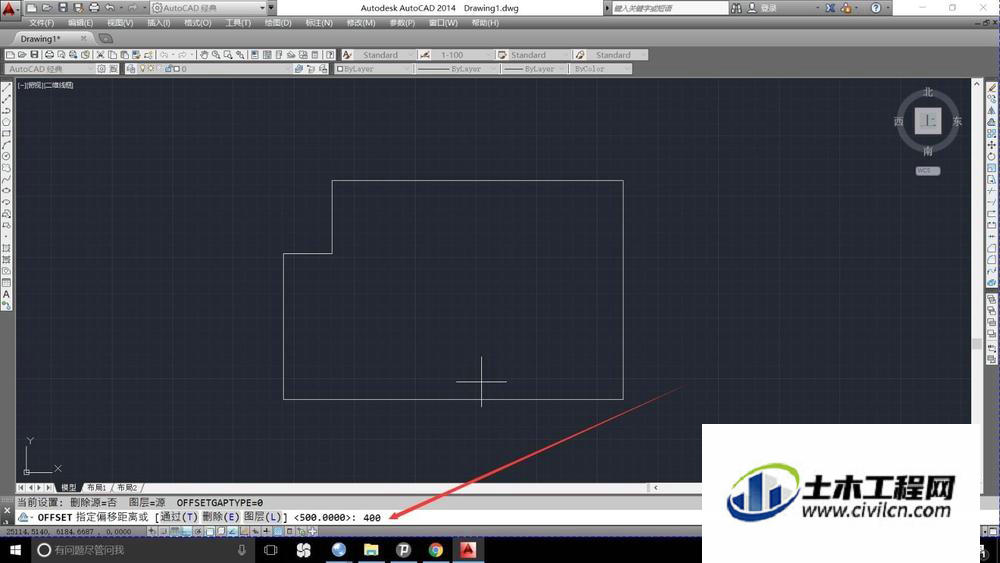

确定AutoCAD中的“offset”命令后，我们需要输入偏移的数值，也就是墙体的宽度，根据我们的设计输入墙体宽度即可，输入完成后，按下空格键确定。
第11步

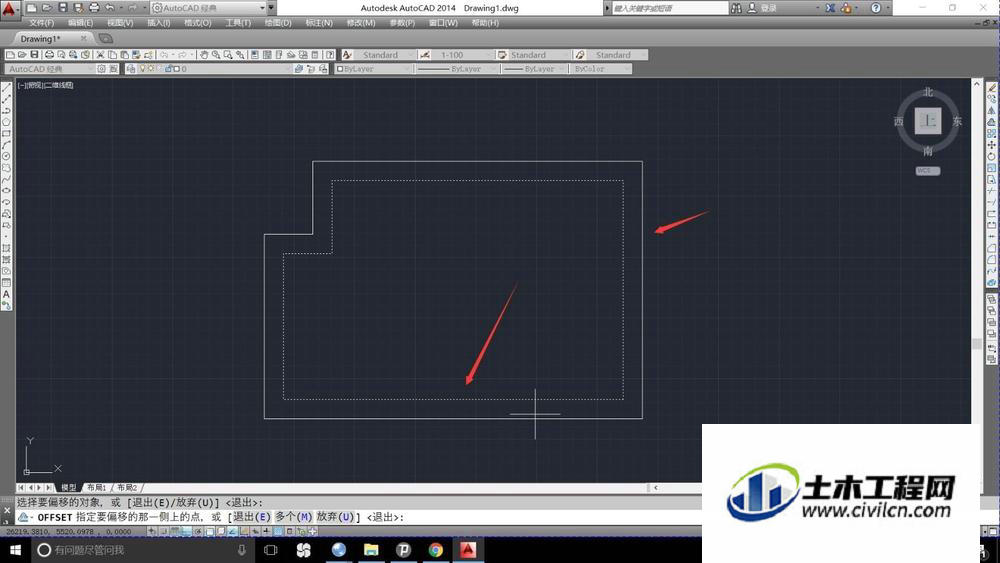

确定线条的偏移宽度后，我们点击确定偏移墙体，直接点击我们绘制好的墙体轮廓线即可；可以看到，在我们绘制的墙体轮廓线周围出现了虚线提示线条。
第12步

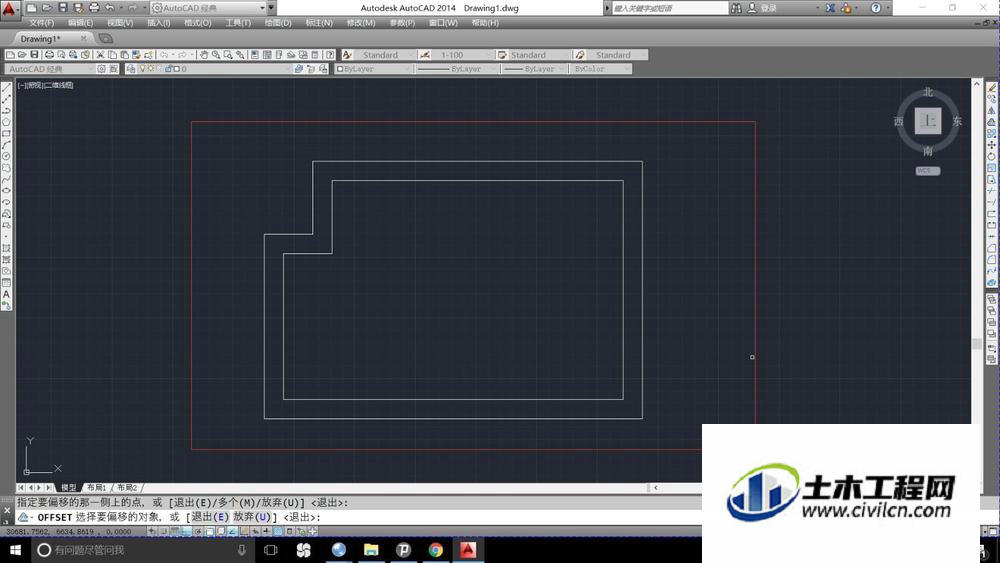

我们可以移动鼠标，来确定偏移方向，向内部偏移或者向外部偏移：向内部偏移会影响房屋的面积；向外部偏移会影响外墙的尺寸。
第13步
选择合适的方向完成偏移后，我们就绘制完成了AutoCAD的墙体，双线条墙体，和使用天正绘制的相同，在没有天正辅助的情况下，AutoCAD也可以使用简单的命令非常快速的绘制墙线。
