如何用CAD三维制图绘制螺栓杆？相信很多小伙伴都有遇到类似的疑问，那么具体怎么操作呢？下面就给大家分享一下，CAD三维制图绘制螺栓杆的方法步骤，希望能帮助到大家，感兴趣的小伙伴可以一起学习了解一下。

方法/步骤

第1步

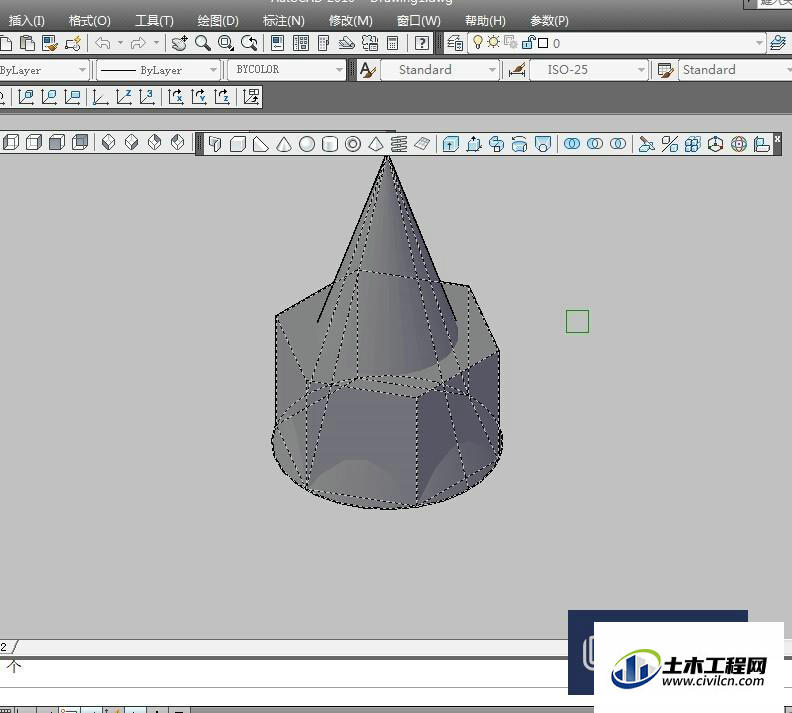

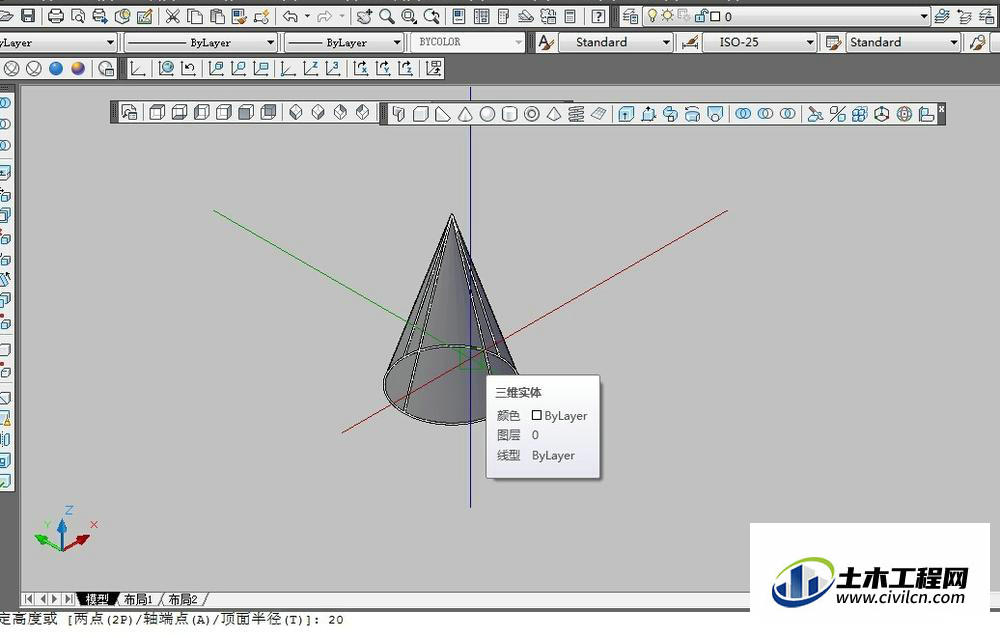

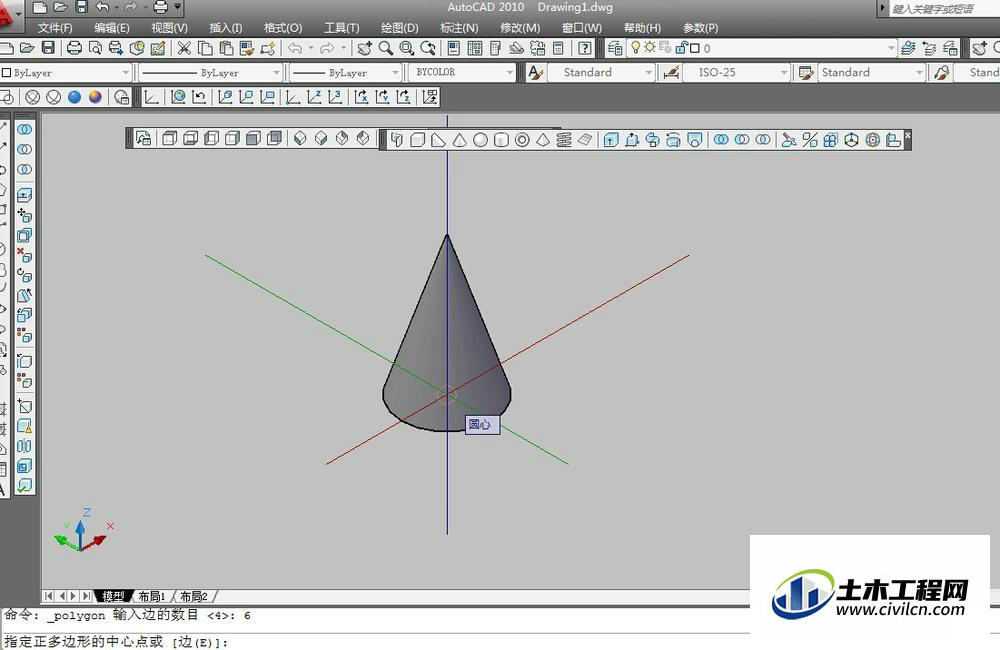

绘制底面半径为6.5同底面的正六棱柱和圆锥



第2步

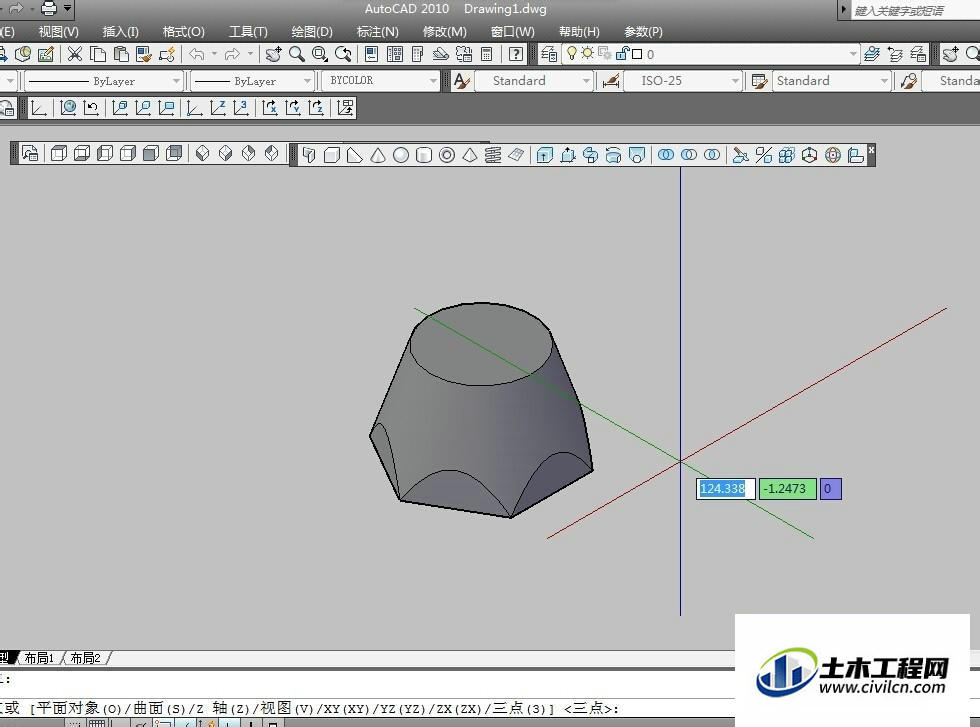

利用布尔运算交集命令，



第3步

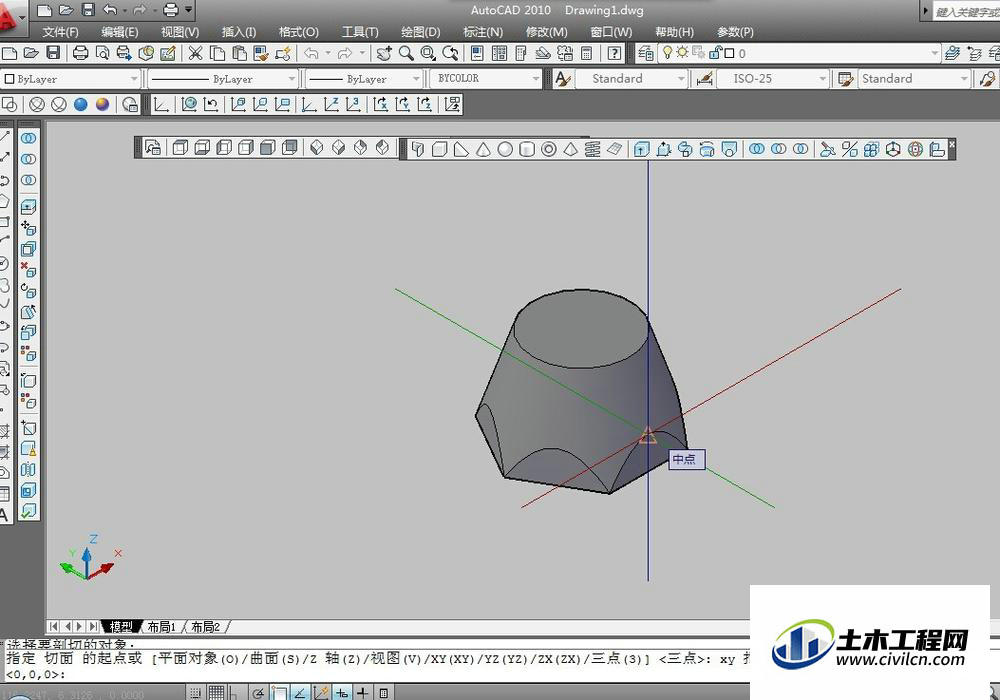

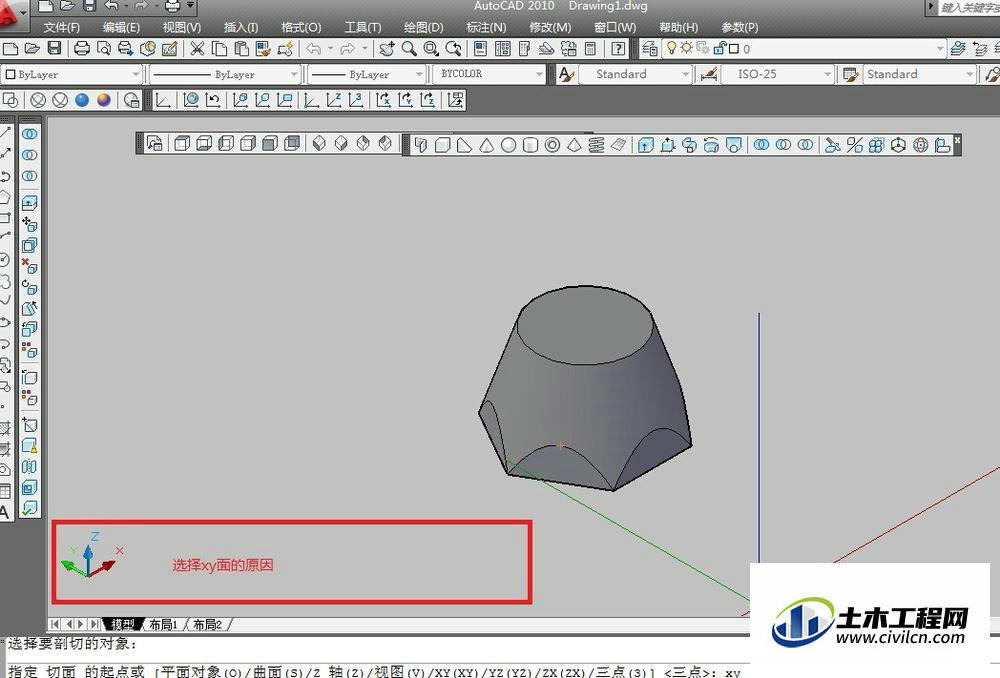

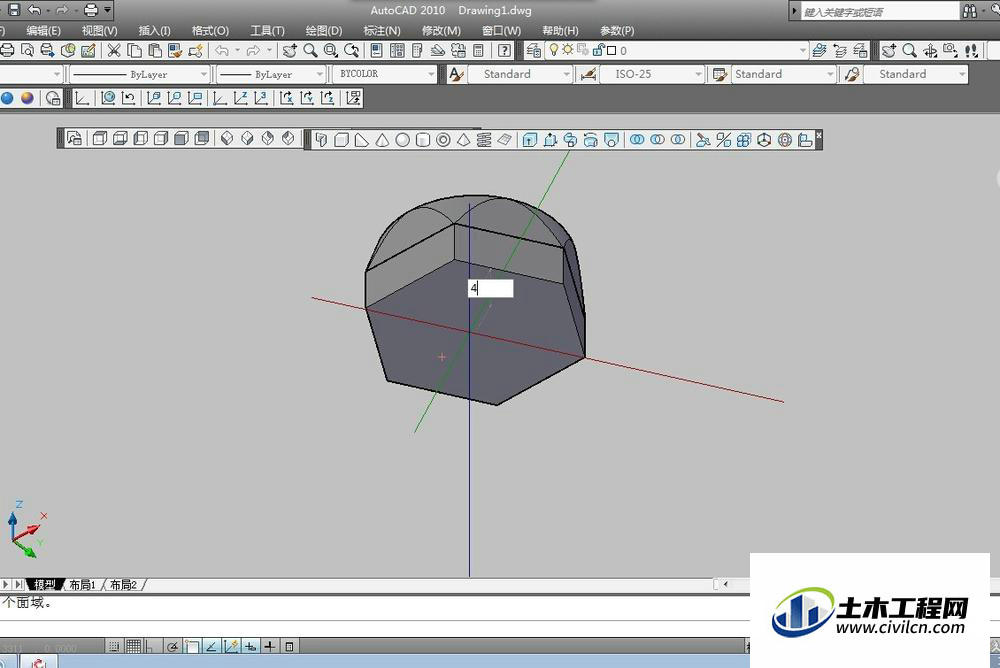

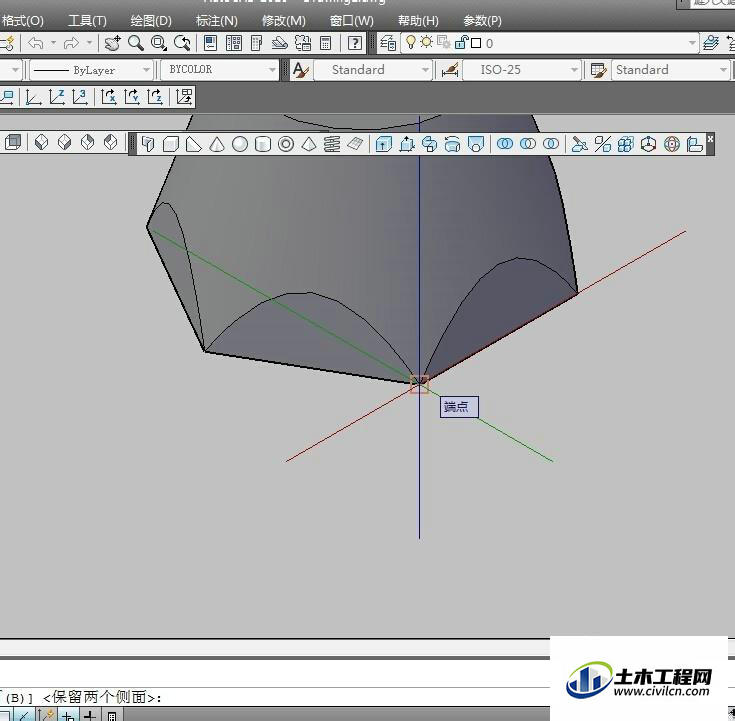

利用剖切工具剖切图示部分






第4步

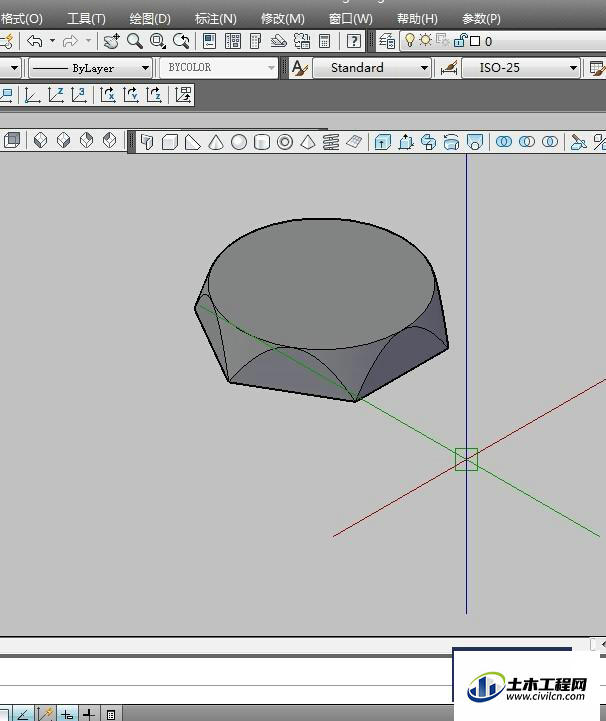

将底面拉伸1个单位长


第5步

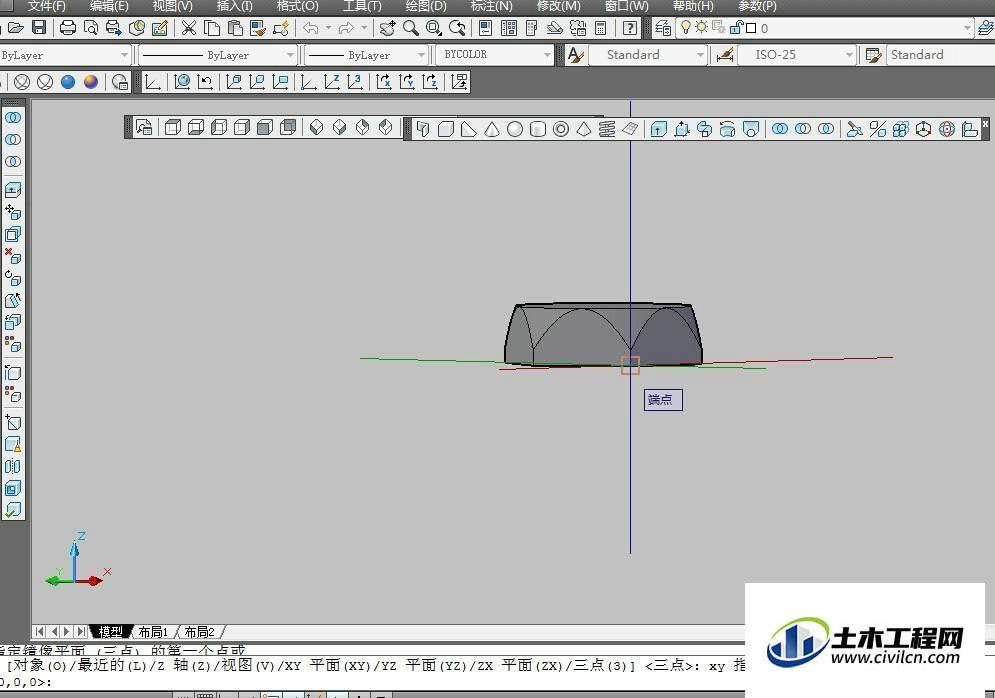

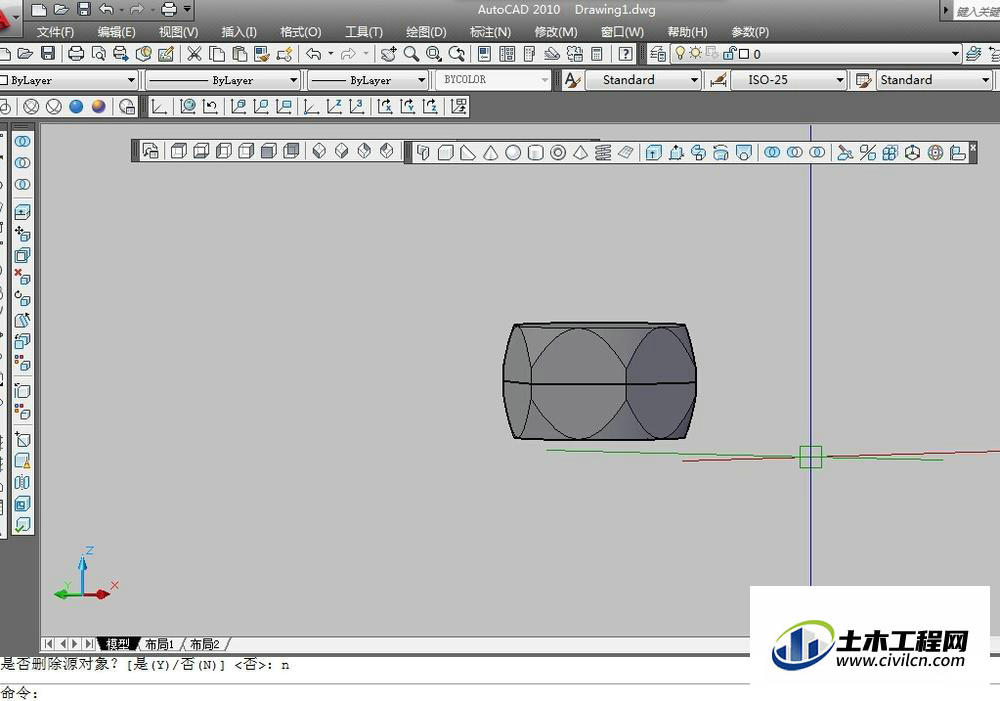

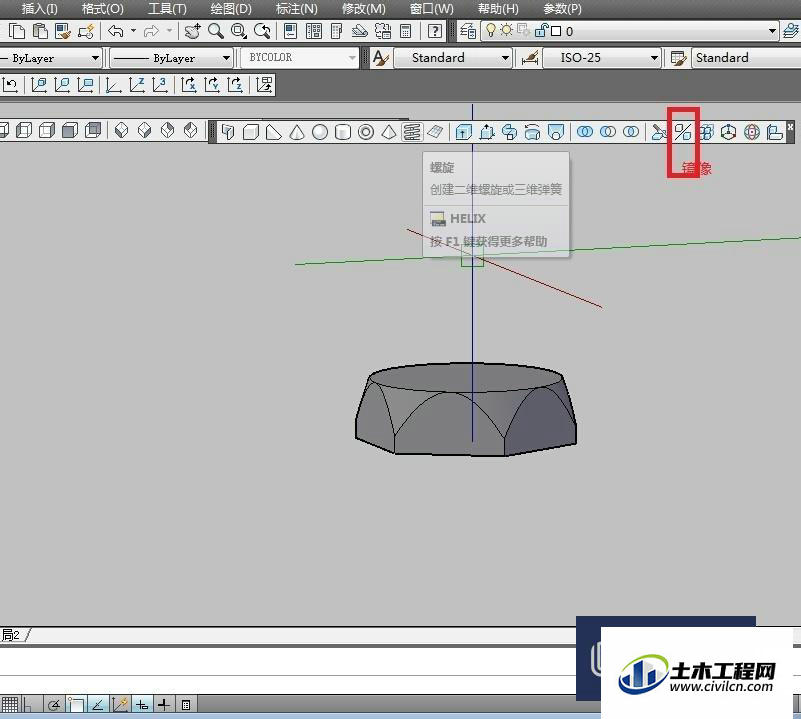

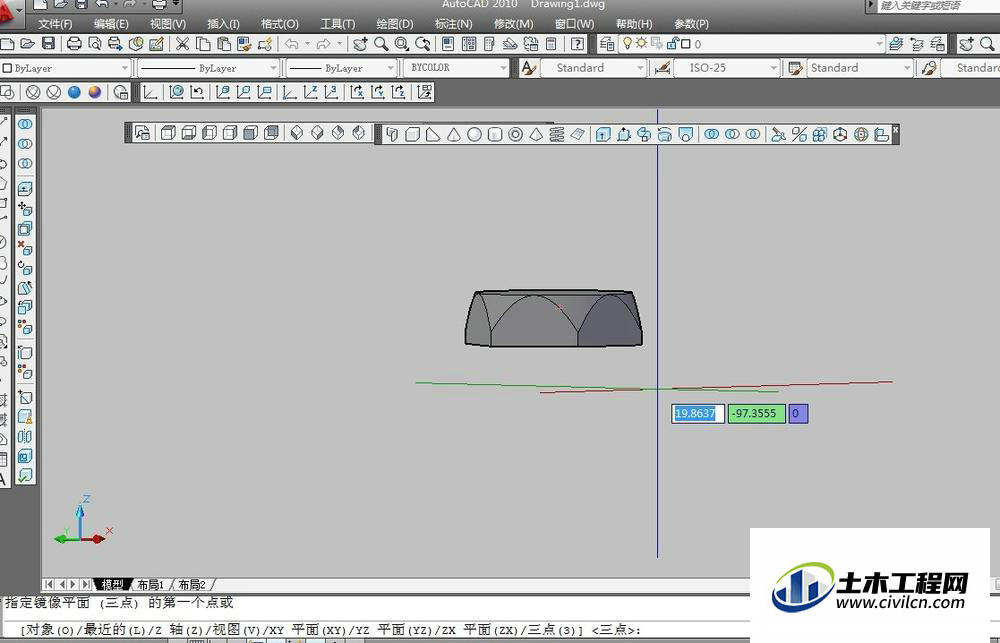

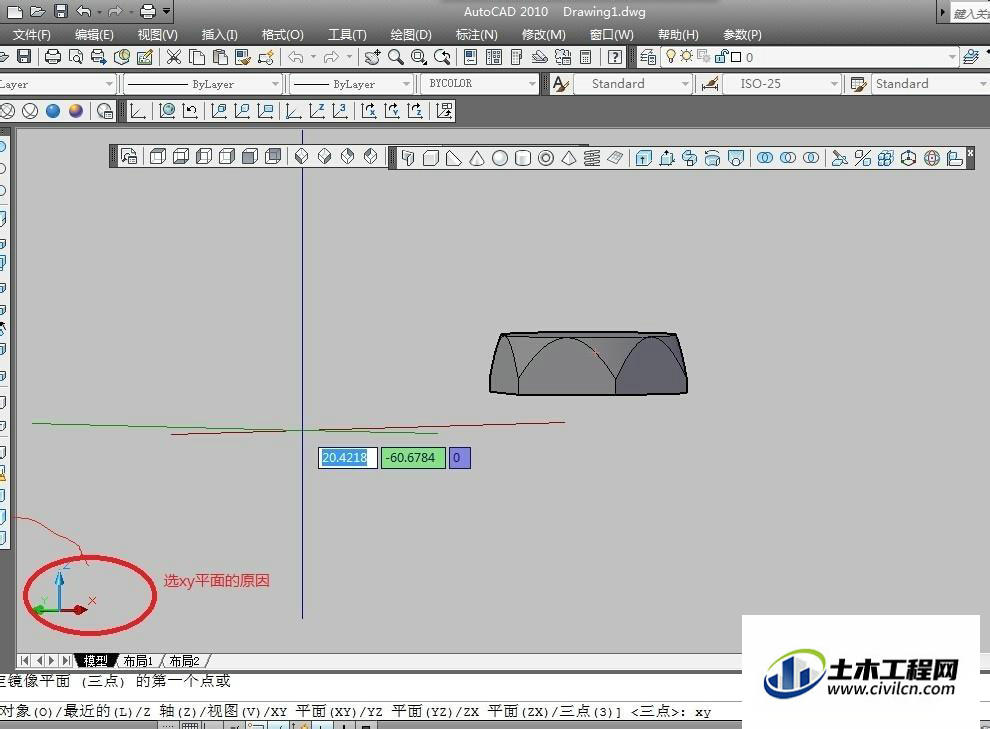

使用三维镜像命令






第6步

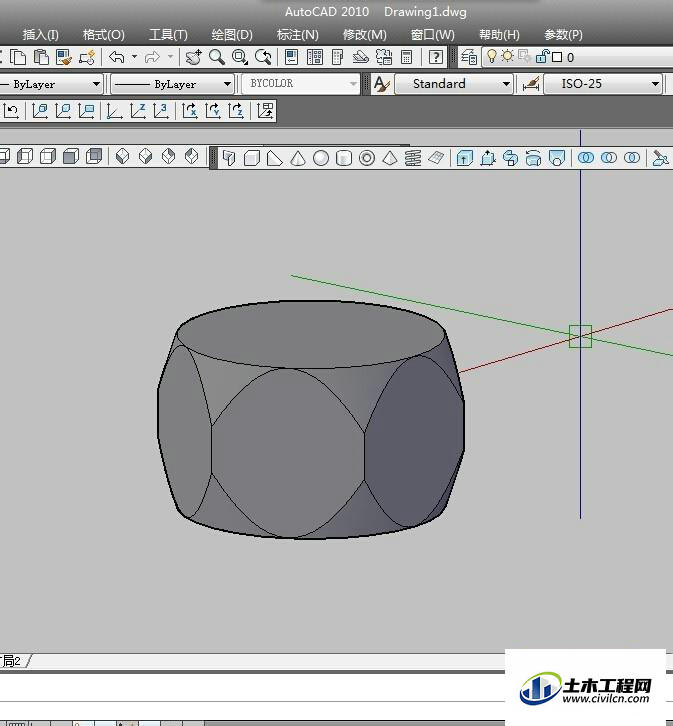

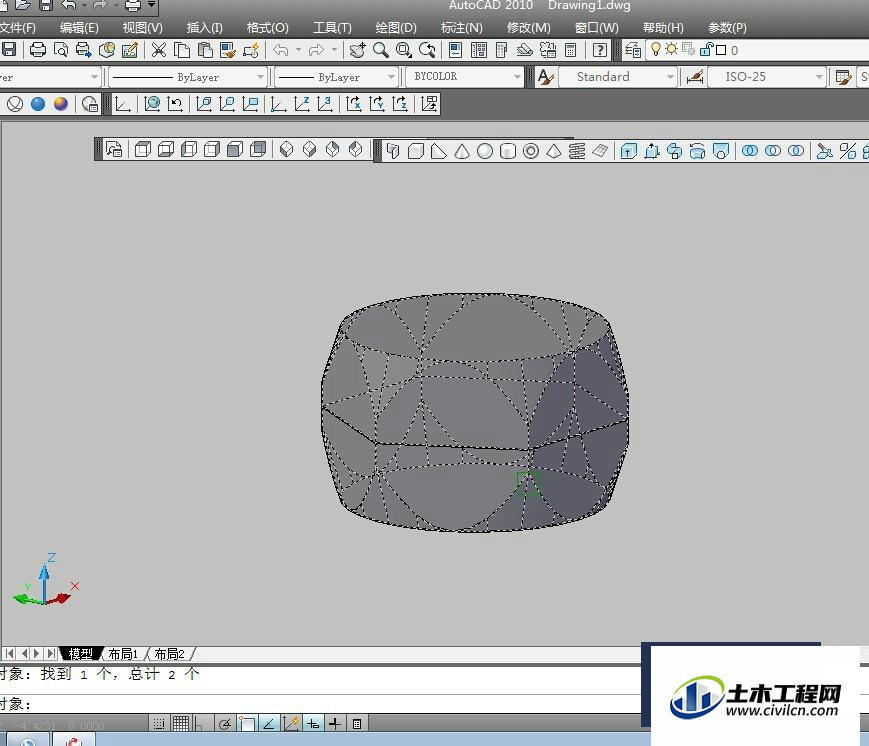

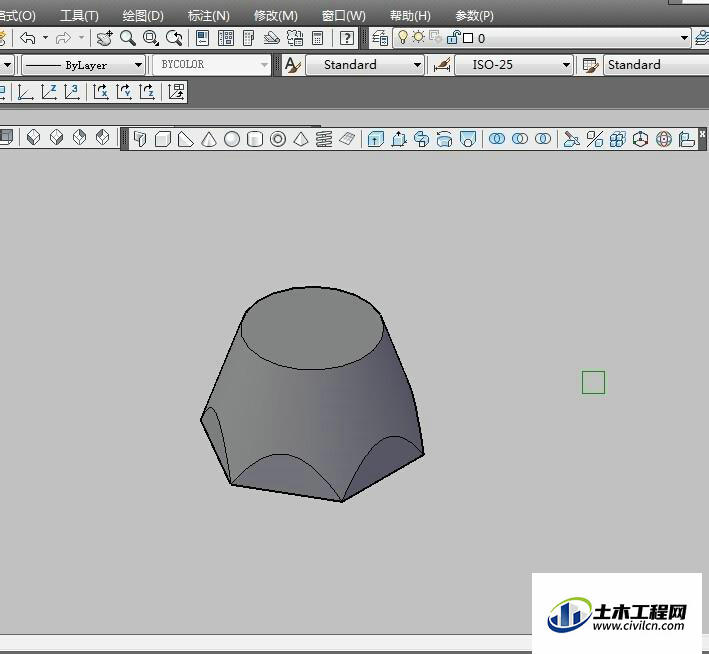

使用布尔并集命令



第7步

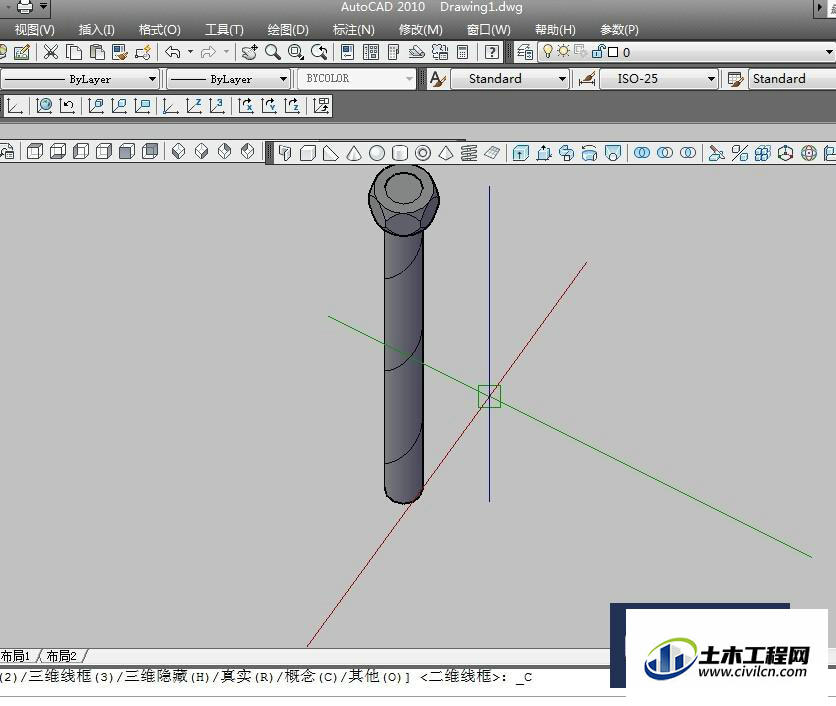

柱帽圆心处绘制底面半径3.5，高100（很大最后根据情况删减）的圆柱，

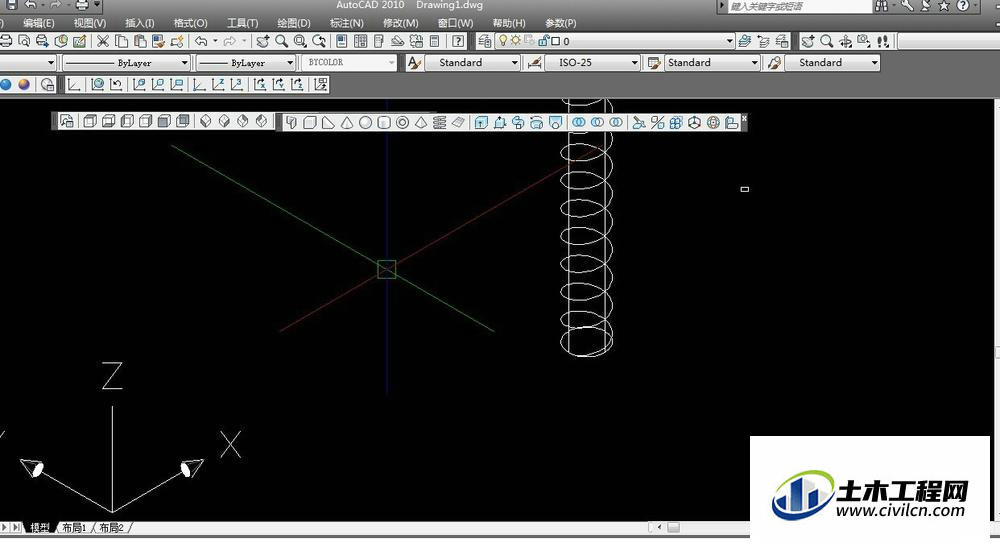

第8步

环绕100高的圆柱绘制螺旋线（上下半径均为3.5）

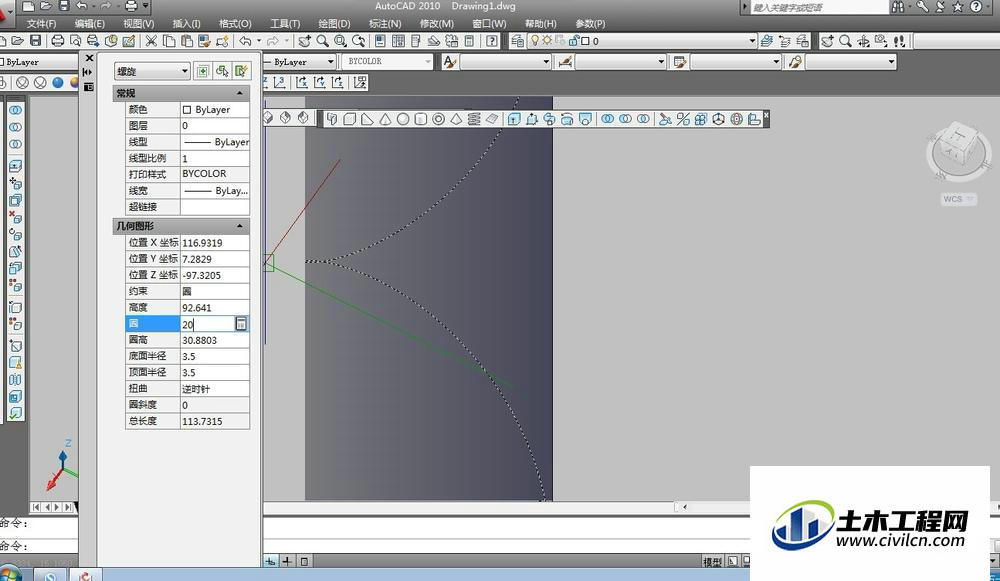

第9步

在选中螺旋线在特性对话框设置螺旋线圈数20


第10步

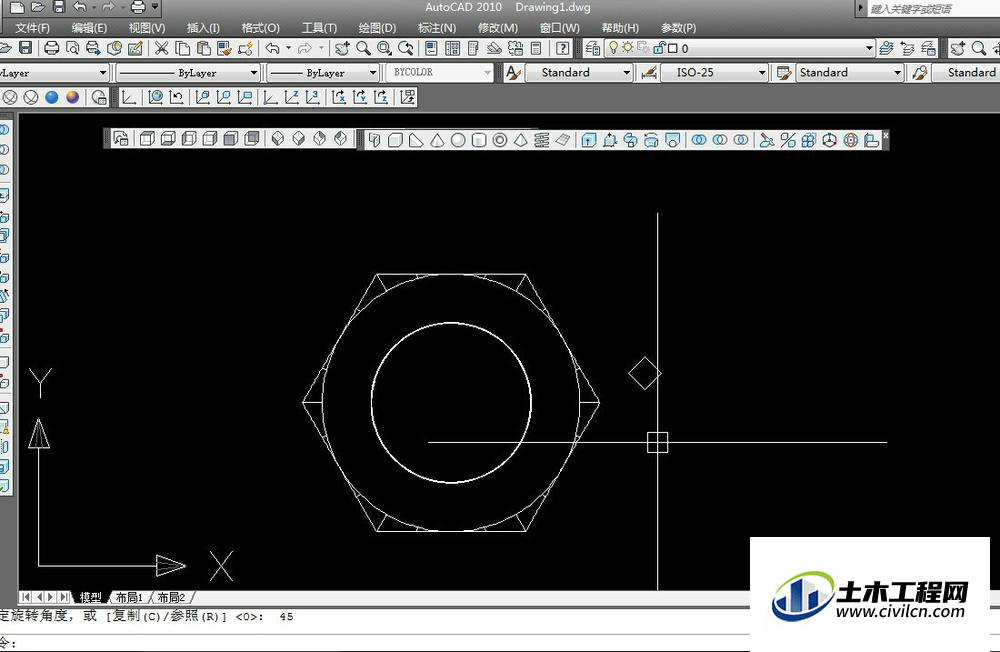

切换到顶视图，在二维线框下绘制边长1正方形，然后将正方形旋转45度，


第11步

在三维图中使用【扫略】命令，将二维正方形绕螺旋线旋转，既得螺纹


第12步

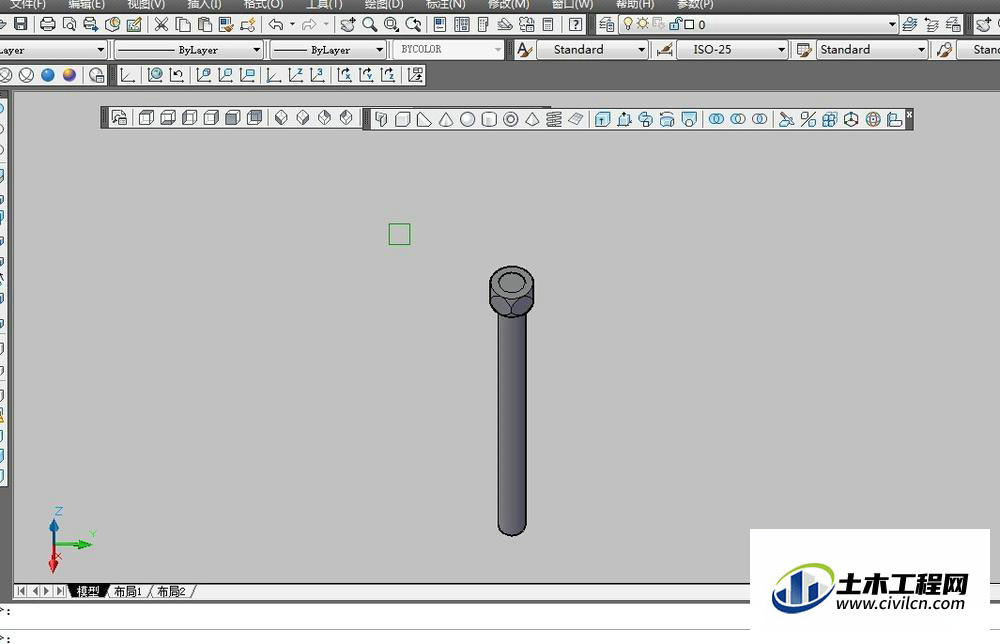

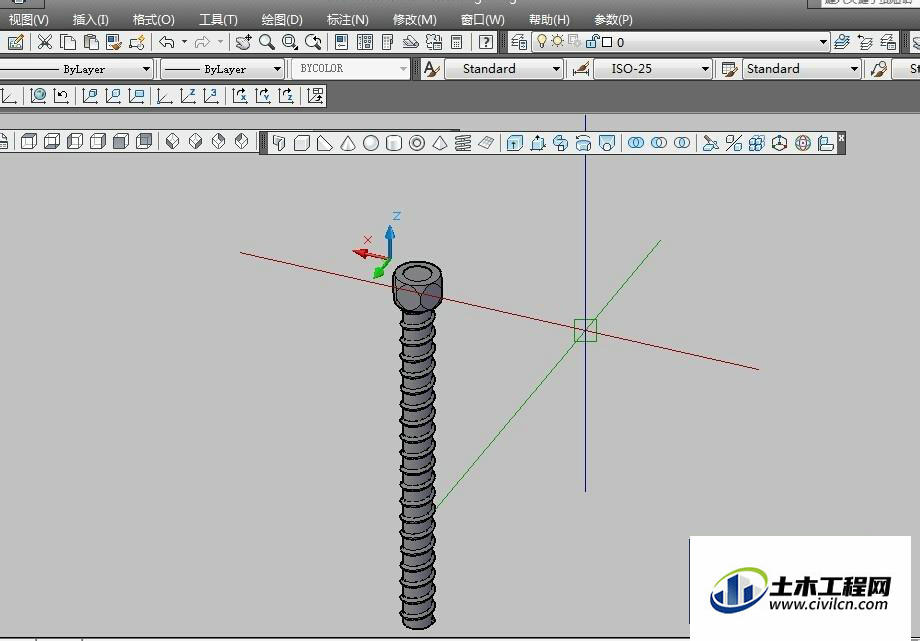

最终得到


温馨提示：

以上就是关于“怎么用CAD三维制图绘制螺栓杆？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
