高层框筒结构办公综合体全套施工图纸(含建筑结构水电暖)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-03-04
  • 资料类型:RAR
  • 资料大小:254 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
高层框筒结构办公综合体全套施工图纸(含建筑结构水电暖)
建筑性质:公共建筑办公楼。
建筑类别:一类高层建筑。
.建筑层数、建筑高度:
1)地下部分:
地下六层:层高3. 4m;地下五层至地下二层:层高3. 2m;地下一层:层高5.4m。
2)群房部分:
首层:层高5. Im; 二层:层高3.9m;
三至四层:层高3. 93m;四层裙房屋面:女儿墙顶17. 3米。
3)主体部分:
五至二十四层:层高3. 93m;二十五层:层高3.94m;
4)机房层根据机电要求设定层高;
二十二层屋面女儿墙顶89.0米: 二十三层屋面女儿墙顶92.53米:
二十四层屋面女儿墙顶96.03米;二十五层屋面女儿墙顶100.65米;
5.总用地面积9370. 246平方米,总建筑面积191025.44方米,其中地上建筑面积142800平方米,地下建筑面积48225.44平方米。

高层框筒结构办公综合体建筑施工图纸包括防火分区图(六)、地下六层(人防层)平面图、地下五层平面图、地下四层平面图、地下三层平面图、地下二层平面图、地下一层平面图、层平面图、二层平面图、三层平面图、四层平面图、五层平面图、六层平面图、七至十层平面图、十-至十二层平面图、十三层平面图、十四层平面图、十五层平面图、十六层平面图、十七层平面图、十八层平面图、十九层平面图

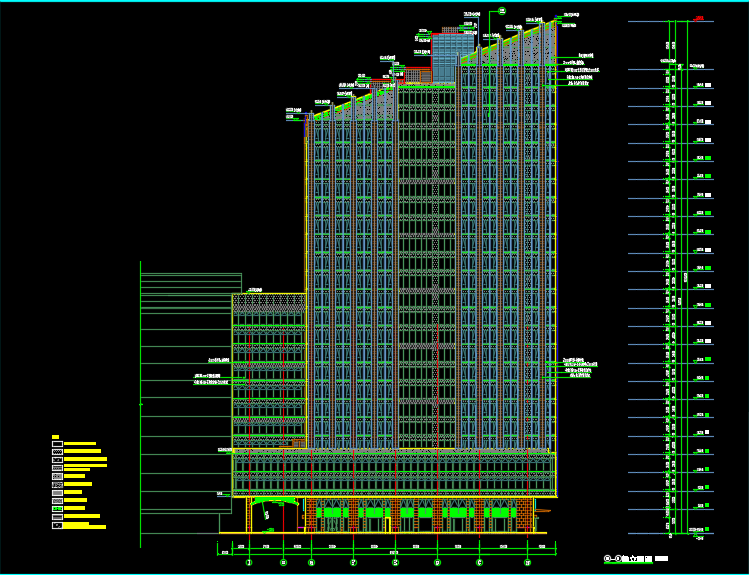

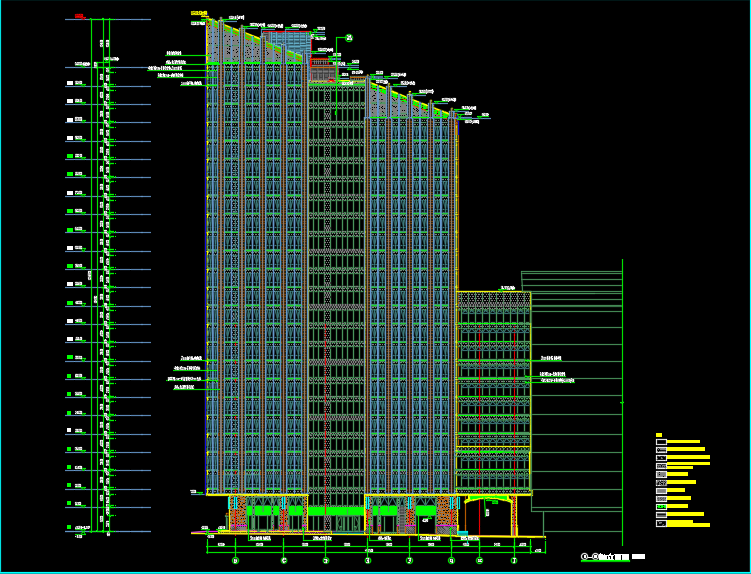

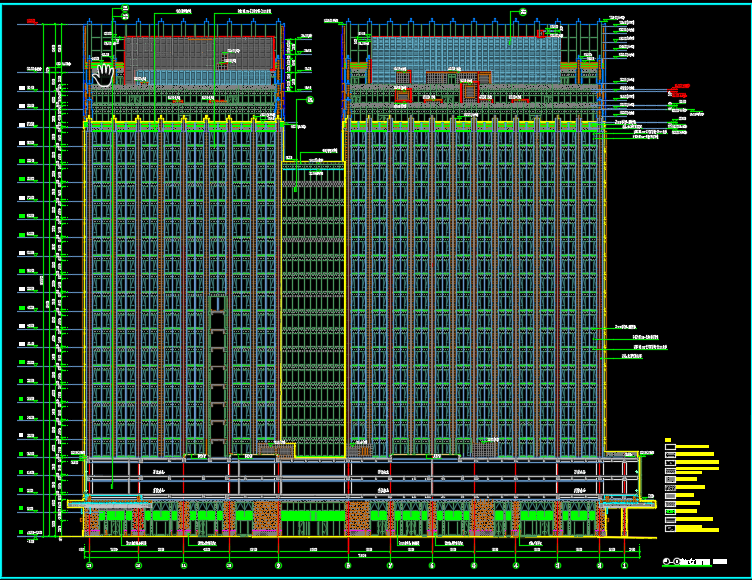

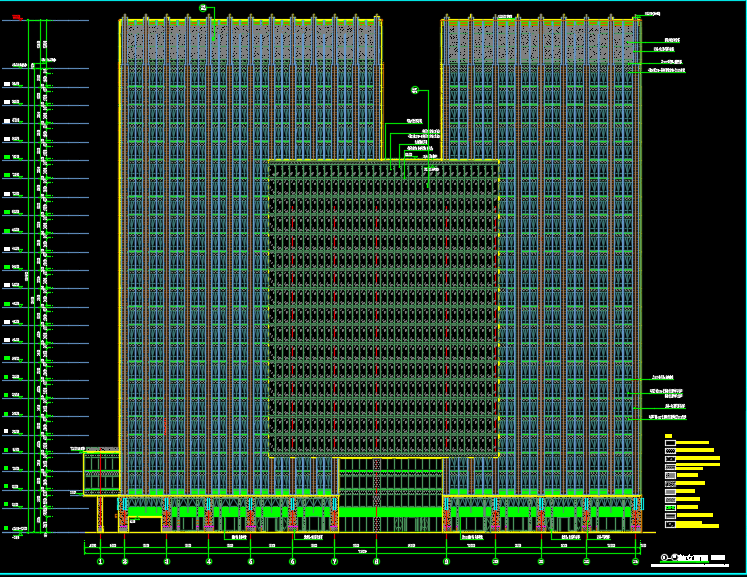

资料截图
