框架结构医药加工车间全专业施工图纸(含工艺)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-28
  • 资料类型:RAR
  • 资料大小:144 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
框架结构医药加工车间全专业施工图纸(含工艺)
本项目现状有7幢建筑,项目将改建为拥有实验、办公中心、研发中心、管理中心、会议中心、餐厅及GMP制药厂房的精准医学产业孵化基地。本子项为新建GMP制药厂房。厂房地上建筑面积:3965㎡,地下室建筑面积:912.29㎡,总建筑面积:4024.10㎡。本建筑为既有两层办公室改造项目,建筑主体高度9.48m,结构形式为框架结构,基础形式为筏板基础,耐火等级二级。本工程地处XX,现场环境条件如下:海拔高度:1000m以下,空气温度极端最高温度+40 C°,空气温度极端最低温度-10 C°。环境特征:均为一般正常环境。
设计范围
1.本工程设计包括红线内的以下电气系统:
2.本建筑的电力、照明及插座配电系统。
电缆、导线的选型及敷设
1.除图纸上已注明外,由总配电间配出的照明和电力空调干线主要采用电缆在桥架内沿平顶敷设。
2.除图纸上已注明外,从总配电箱至各分配电箱的支干线采用电缆沿桥架在吊顶内敷设或采用导线在线槽内或穿管在吊顶或楼板内暗敷。
3.除图纸上已注明外,分配电箱配出支线照明、插座回路均采用导线在线槽内明敷或穿电线管在吊顶或楼板内敷设。
4.消防用电设备的配电线路当采用明敷时,必须在金属管或金属线槽上涂防火涂料保护,暗敷设于不燃烧体结构内,保护层厚度不小于30mm。
5.电缆、导线选型及要求:
5.1.电缆、导线选型
消防干线:ZAN-YJV-0.6/1kV型交联聚乙烯绝缘、聚烯烃护套阻燃耐火电力电缆;
消防分支线:ZAN-YJV-0.6/1kV型交联聚乙烯绝缘、聚烯烃护套阻燃耐火电力电缆或ZCN-YJV-0.45/0.75kV型交联聚乙烯绝缘阻燃耐火电线;
其余一般设备配电线缆均采用: ZC-YJV-0.6/1kV型交联聚乙烯绝缘、聚烯烃护套无卤低烟阻燃电力电缆或 ZC-BV-0.45/0.75kV型交联聚乙烯绝缘阻燃电线。
5.2.电缆、导线选型要求:耐火电线电缆应根据消防用电设备火灾发生期间的最少持续供电时间选择,并应符合下列规定:
5.2.1.消防电源的主干线,消防控制室的电源线路应采用耐火温度950°C、持续供电时间180min的耐火电缆;
5.2.2.消防疏散应急照明及其他消防用电设备的电源线路应采用耐火温度不低于750°C、持续供电时间不少于90min的耐火电线电缆。
5.2.3.消防控制线路、火灾自动报警系统的报警总线应采用耐火温度不低于750°C、持续供电时间不少于90min的耐火电线电缆。

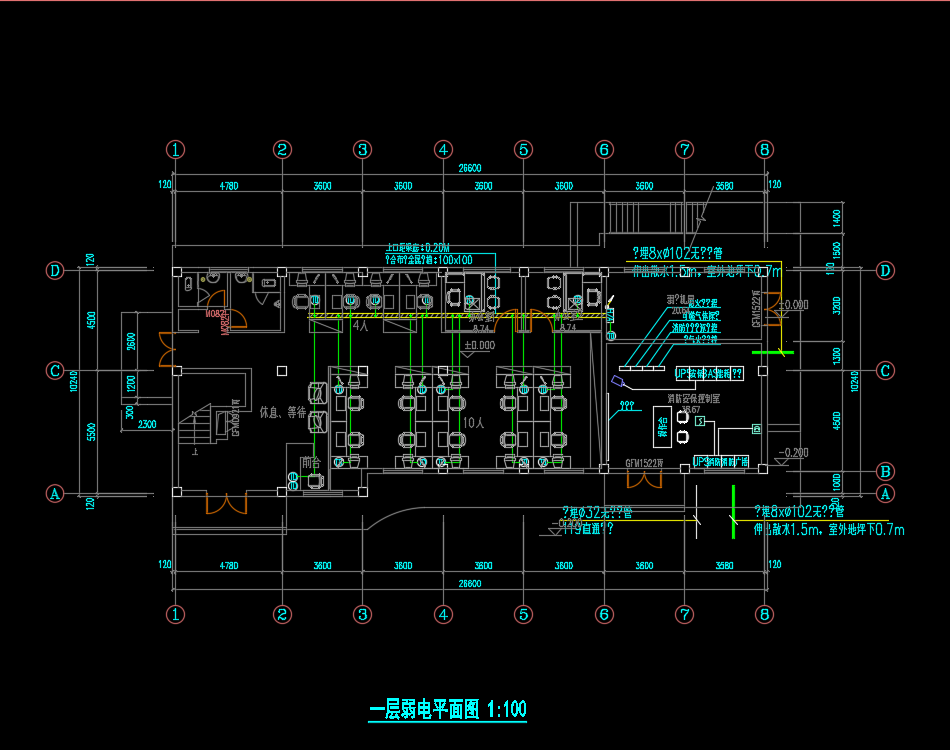

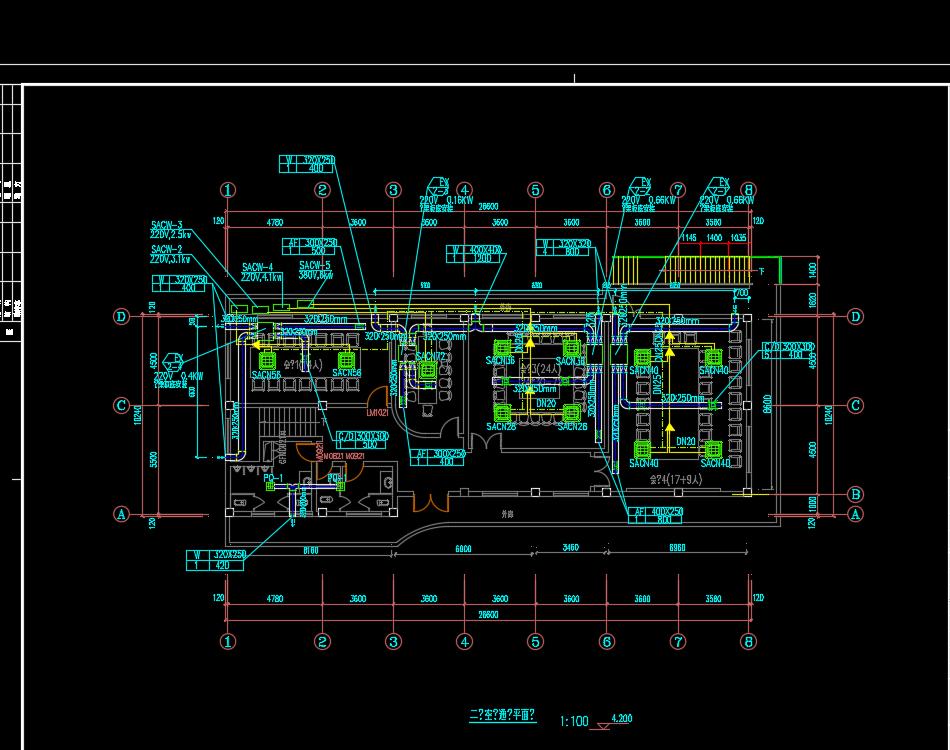

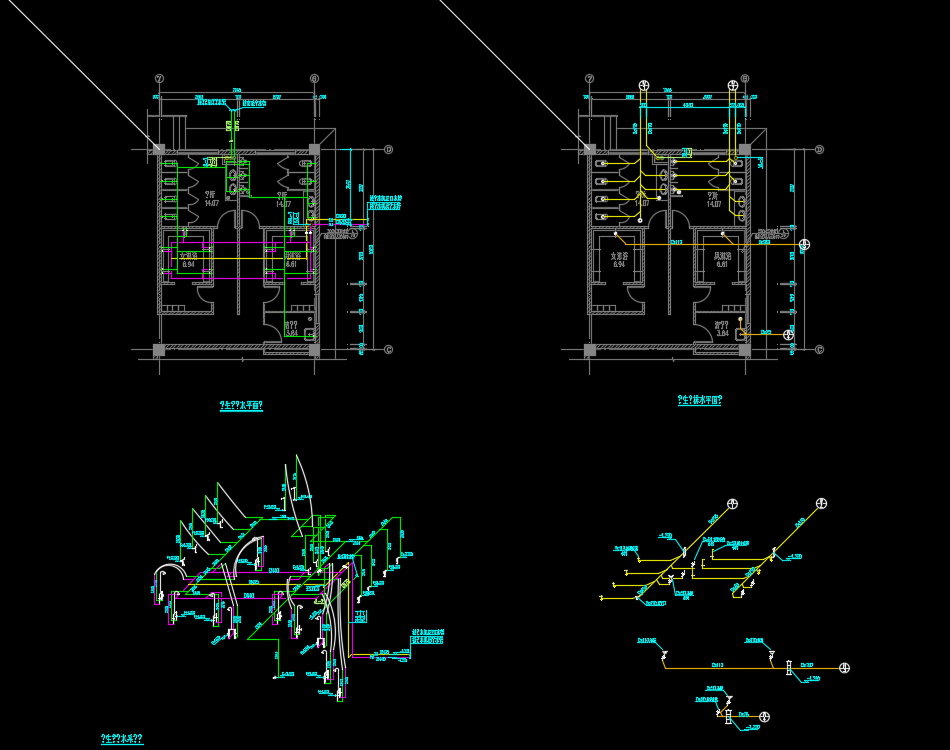

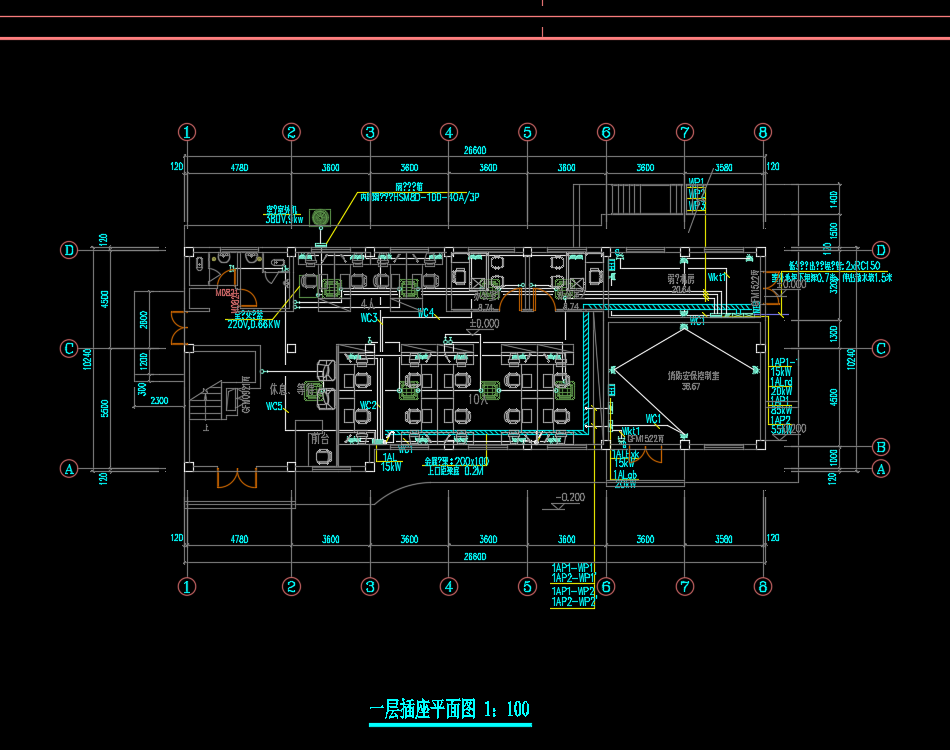

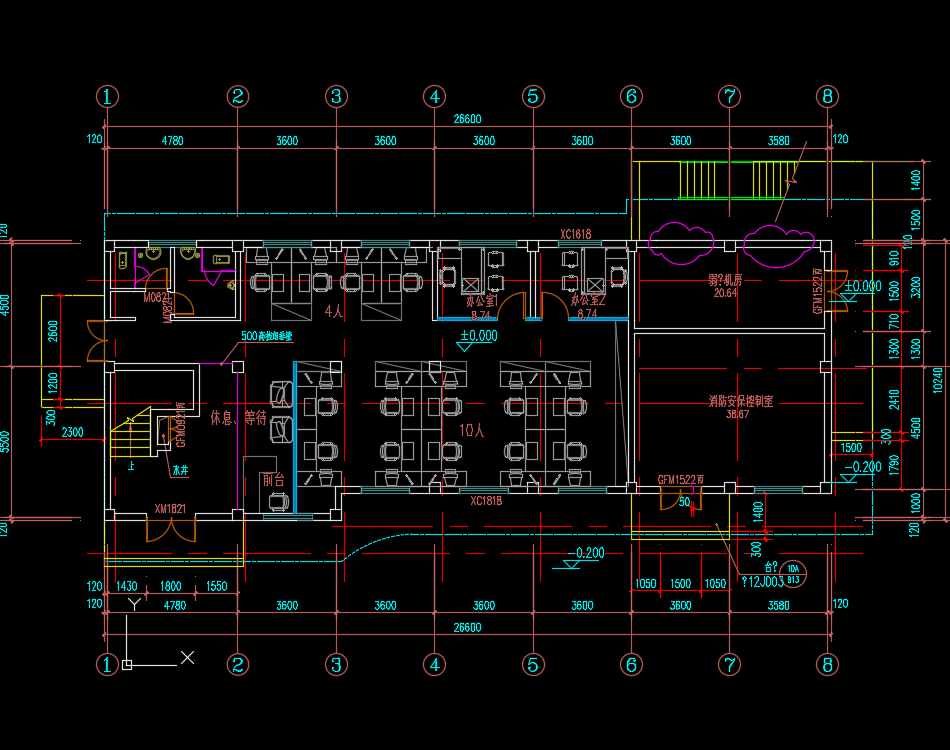

框架结构医药加工车间全专业施工图纸,包括:给排水消防平面图、喷淋平面图、配电箱系统图、电力平面图、照明平面图、弱电平面图、插座平面图、通风、空调平面图等
资料截图
  • 框架结构医药加工车间全专业施工图纸(含工艺)
  • 框架结构医药加工车间全专业施工图纸(含工艺)
  • 框架结构医药加工车间全专业施工图纸(含工艺)
  • 框架结构医药加工车间全专业施工图纸(含工艺)
  • 框架结构医药加工车间全专业施工图纸(含工艺)
