古城商业及住宅楼建筑施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-17
  • 资料类型:RAR
  • 资料大小:60.3 MB
  • 资料分类:园林图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
古城商业及住宅楼建筑施工图

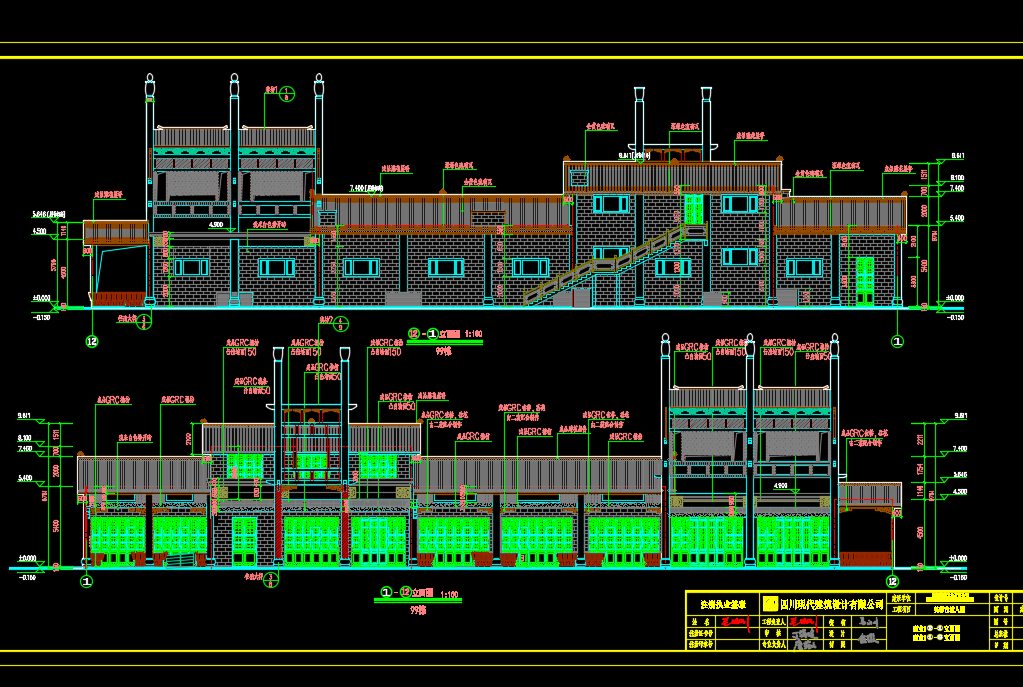

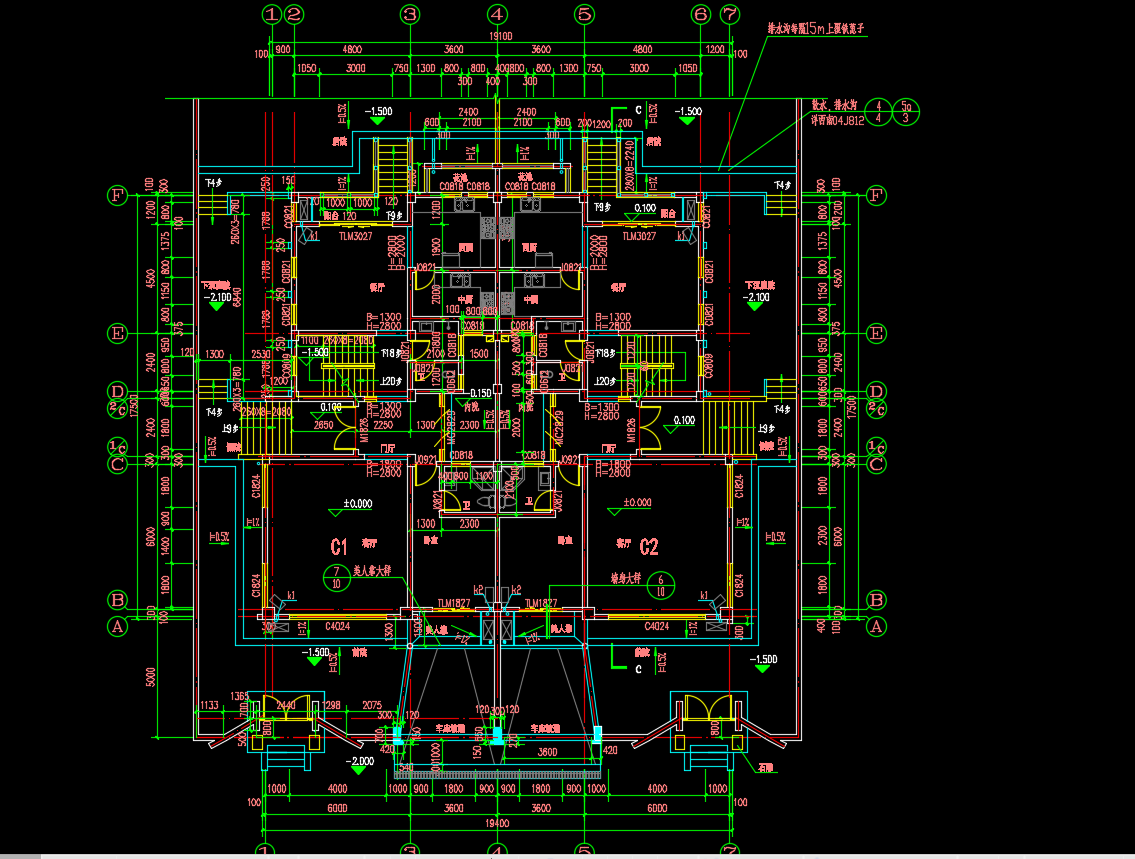

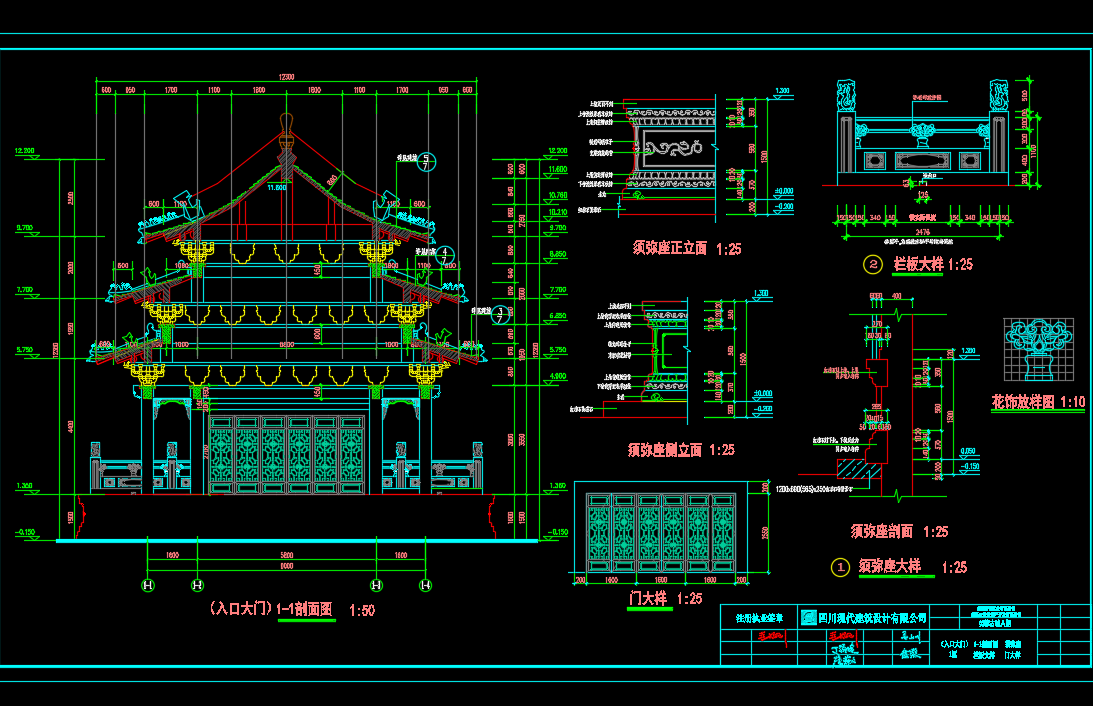

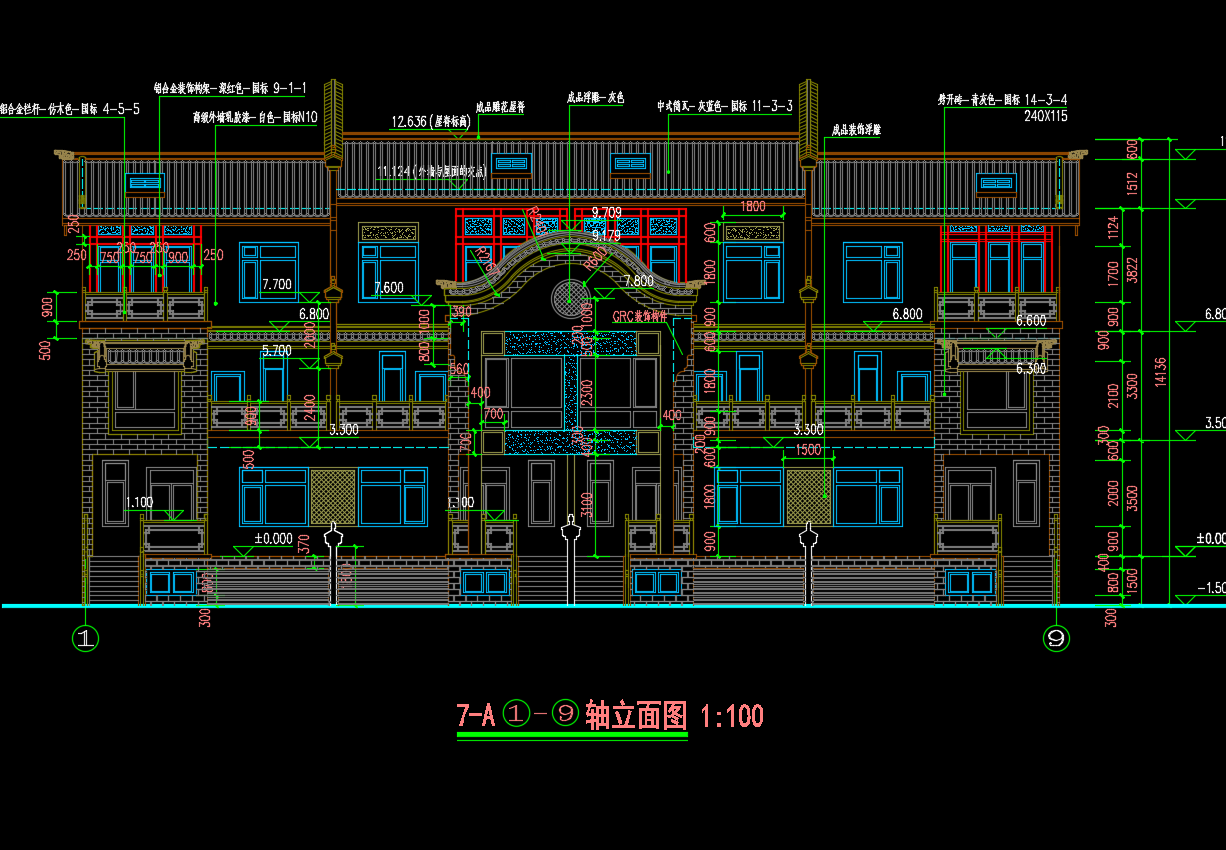

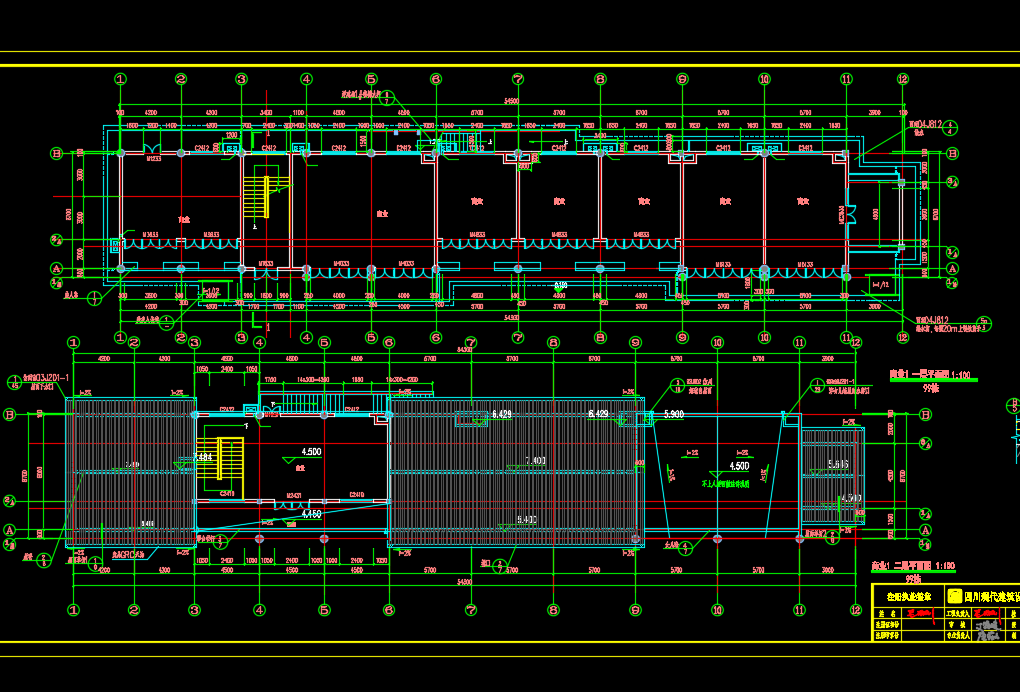

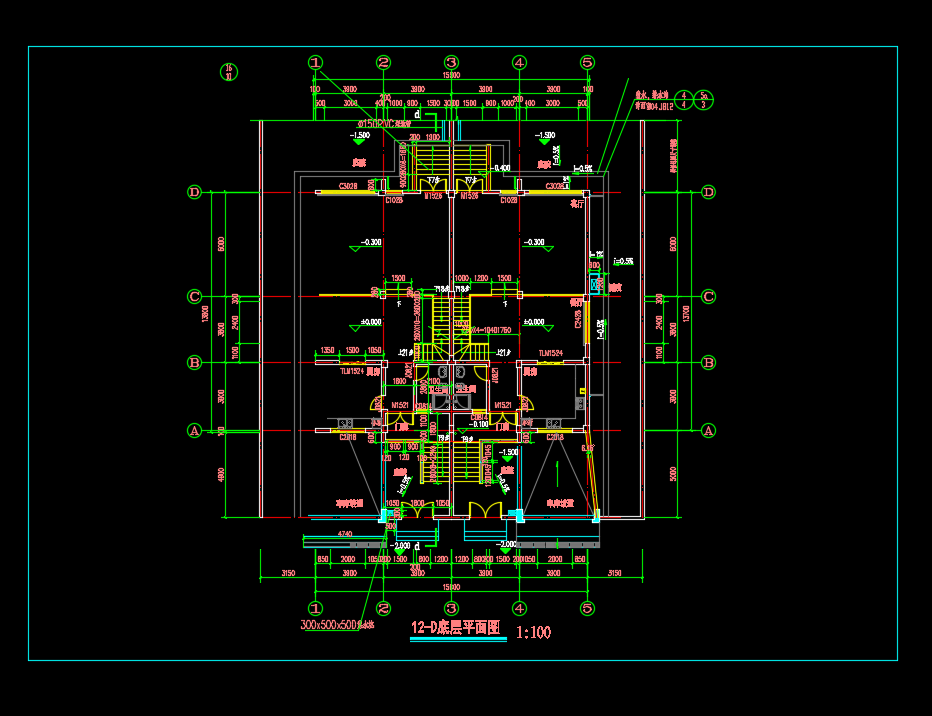

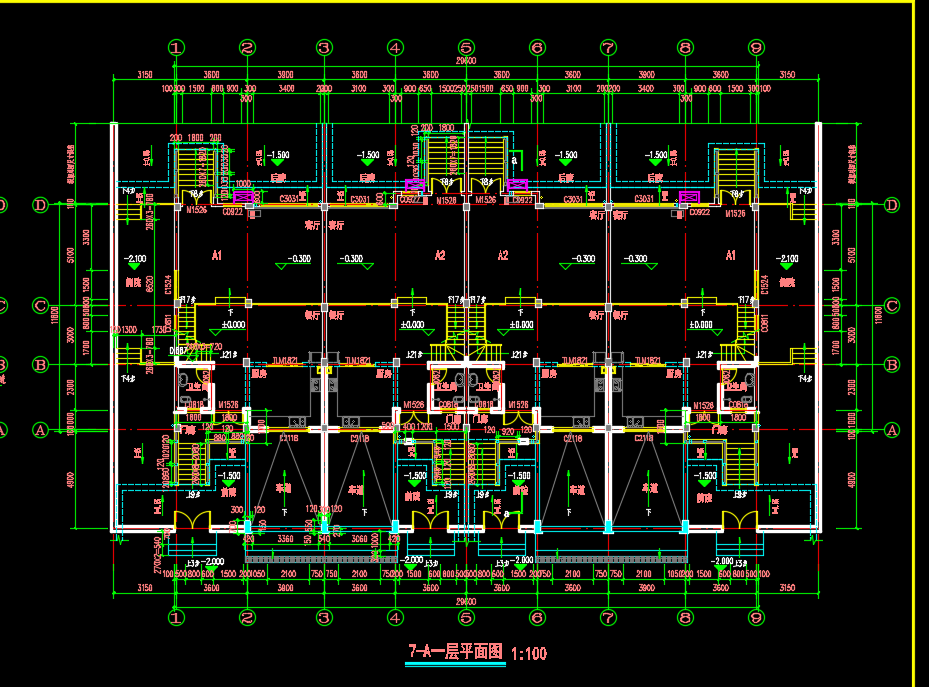

本工程商业部分建筑高度(室外地面至屋脊的高度)为9.761米。单栋建筑面积为714.43平方米,其中地上建筑面积为483.72平方米,地下建筑面积为230.71平方米。古城商业及住宅楼建筑施工图包括立面图,1区一层平面图,1区一层屋架仰视图,1区二层屋架仰视图,1区三层屋架仰视图,1-1剖面图,一层檐口大样图,二层檐口大样图,12-D底层平面图,12-D地下层平面图,11-C-2一层平面图,12-D三层平面图,商业1 二层平面图等
资料截图
  • 古城商业及住宅楼建筑施工图
  • 古城商业及住宅楼建筑施工图
  • 古城商业及住宅楼建筑施工图
  • 古城商业及住宅楼建筑施工图
  • 古城商业及住宅楼建筑施工图
  • 古城商业及住宅楼建筑施工图
  • 古城商业及住宅楼建筑施工图
  • 古城商业及住宅楼建筑施工图
