三层框架结构独栋别墅施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-07-02
  • 资料类型:RAR
  • 资料大小:5.78 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层框架结构独栋别墅施工图纸
本工程建筑层数:地下0层,地上3层。建筑高度:10.770 m。总建筑面积(阳台、休闲廊面积算一半) :688.56㎡其中住宅建筑面积:642.9㎡,阳台全面积: 40.58㎡,休闲廊全面积:50.74㎡,建筑占地面积: 303.84 ㎡。
三层框架结构别墅施工图纸包括:一层平面图、二层平面图、三层平面图、屋顶平面图、立面图、剖面图、墙身大样图、节点大样、门窗表及大样图。
资料截图

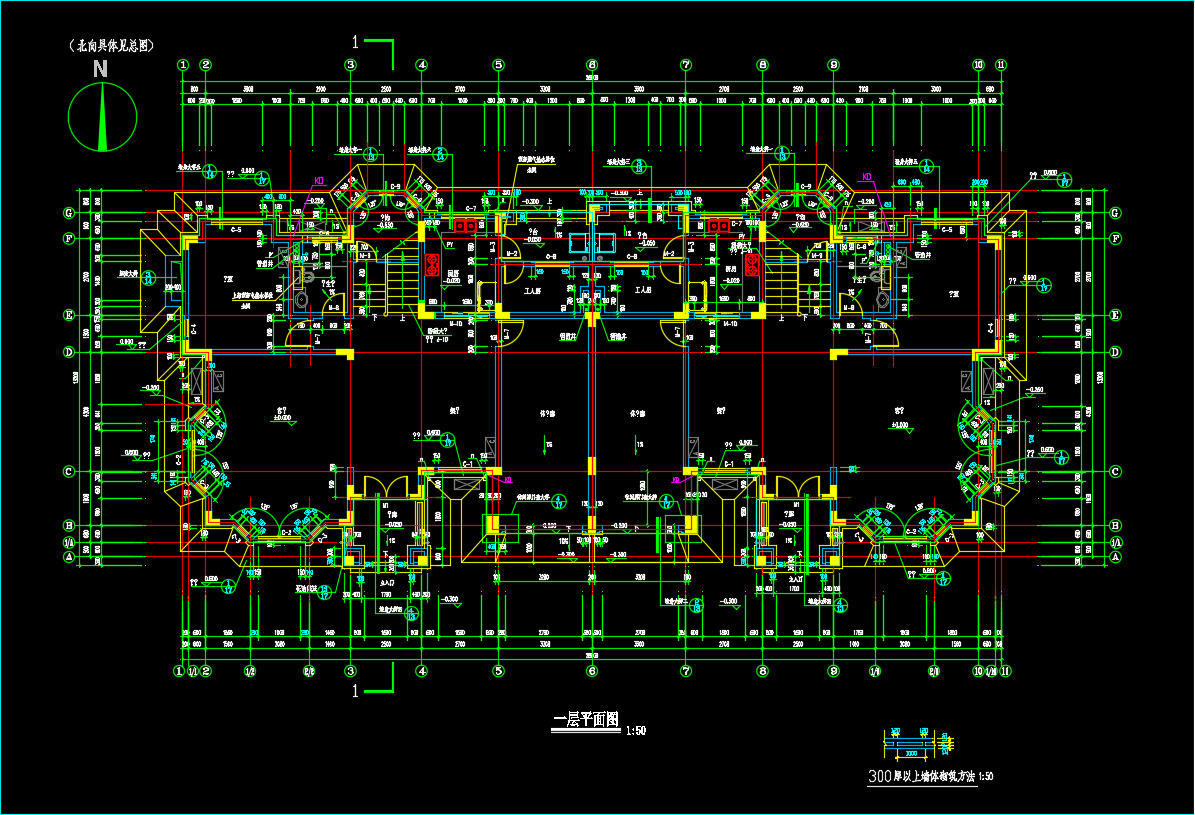

  • 三层框架结构独栋别墅施工图纸

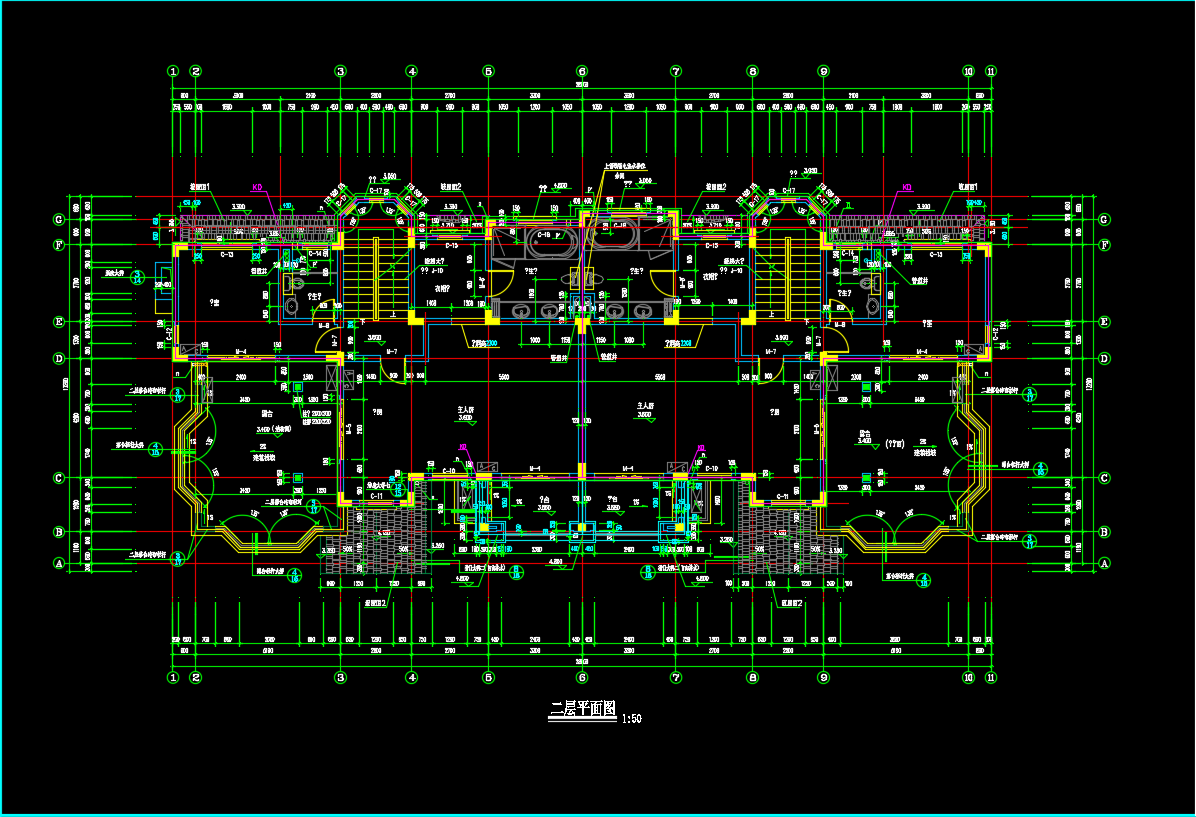

  • 三层框架结构独栋别墅施工图纸

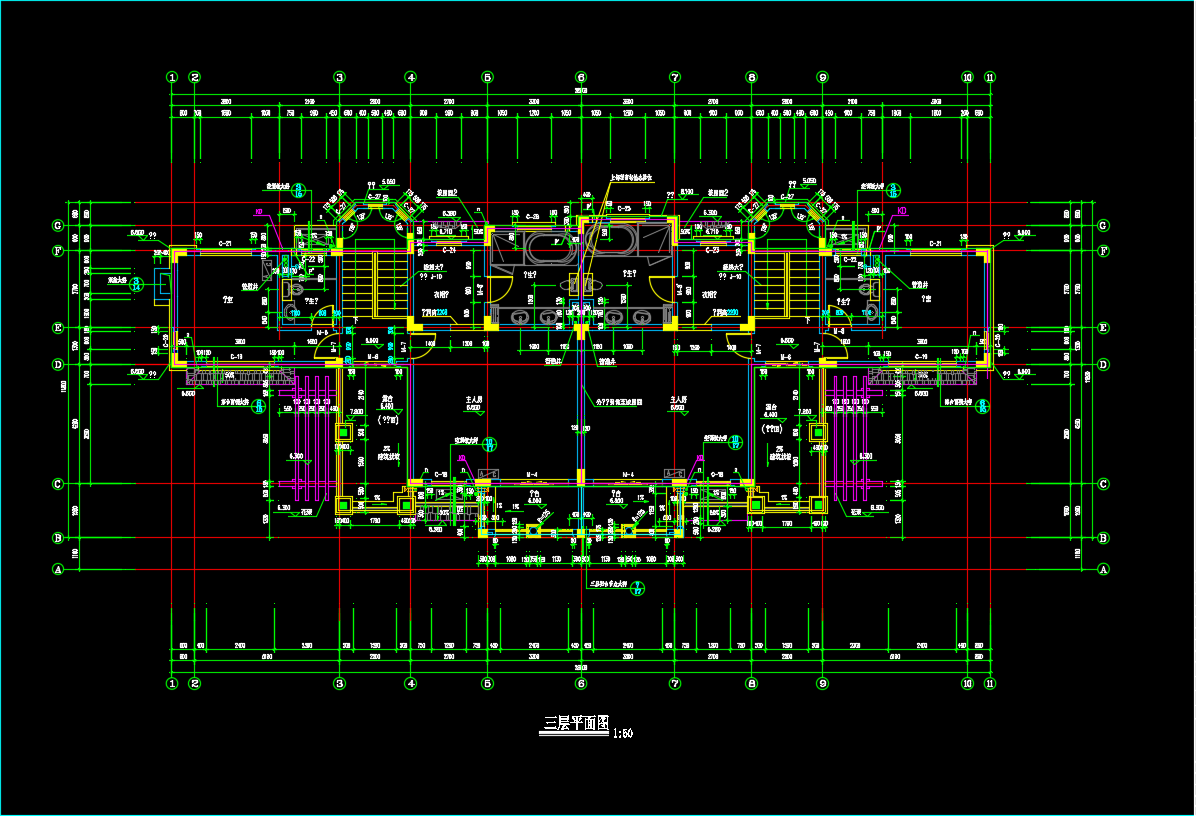

  • 三层框架结构独栋别墅施工图纸
