1层中式四合院全套施工图纸(含建筑结构 、水电暖)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-06
  • 资料类型:RAR
  • 资料大小:9.04 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
1层中式四合院全套施工图纸(含建筑结构 、水电暖)
1层中式四合院全套施工图纸(含建筑结构 、水电暖)包括一号院平面、二号院平面、组合立面、剖面、1#2#墙身剖面、垂花门详图、后门详图、影壁详图、游泳池详图、座凳楣子及倒挂楣子详图、1号院结构布置平面、局部给排水外线图、一号院给排水平面、卫生间放大等
资料截图

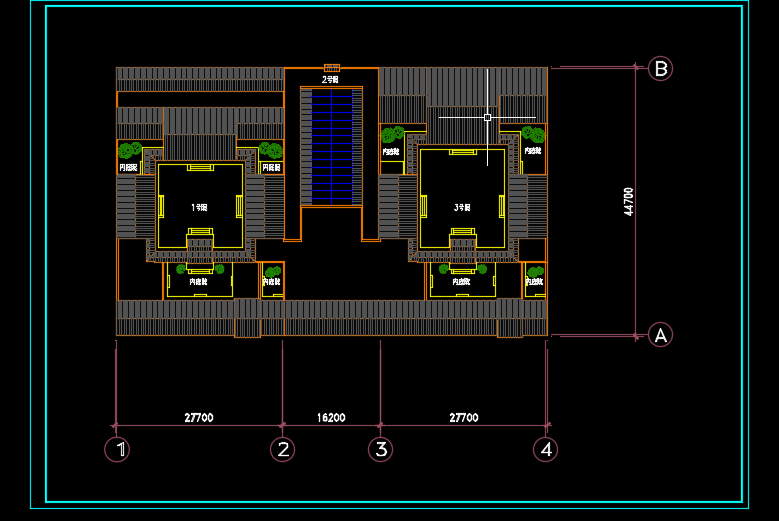

  • 1层中式四合院全套施工图纸(含建筑结构 、水电暖)

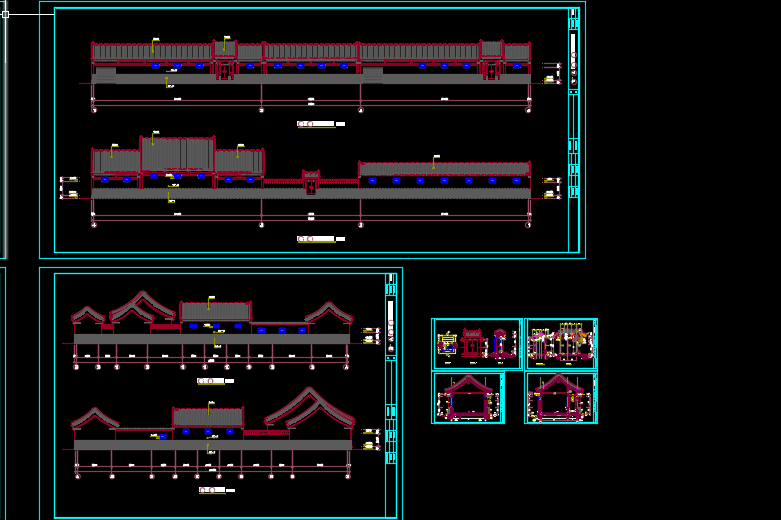

  • 1层中式四合院全套施工图纸(含建筑结构 、水电暖)

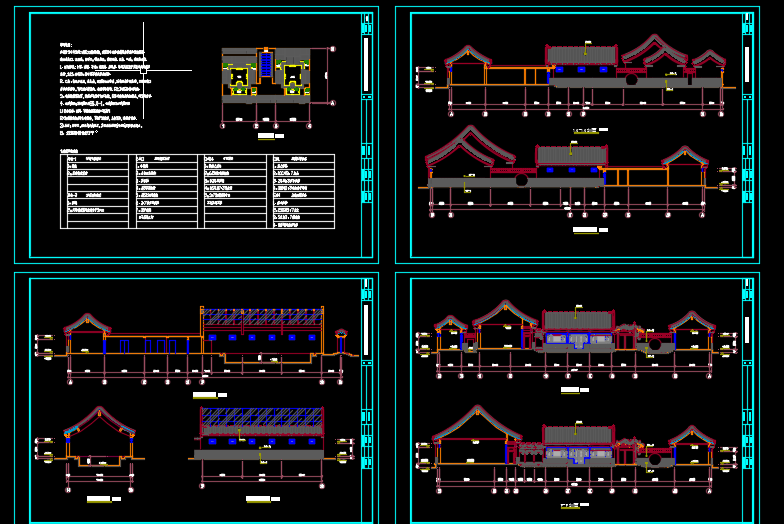

  • 1层中式四合院全套施工图纸(含建筑结构 、水电暖)
