二层钢混结构独栋别墅建筑及结构施工图(含效果图)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-22
  • 资料类型:RAR
  • 资料大小:1.25 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二层钢混结构独栋别墅建筑及结构施工图(含效果图)

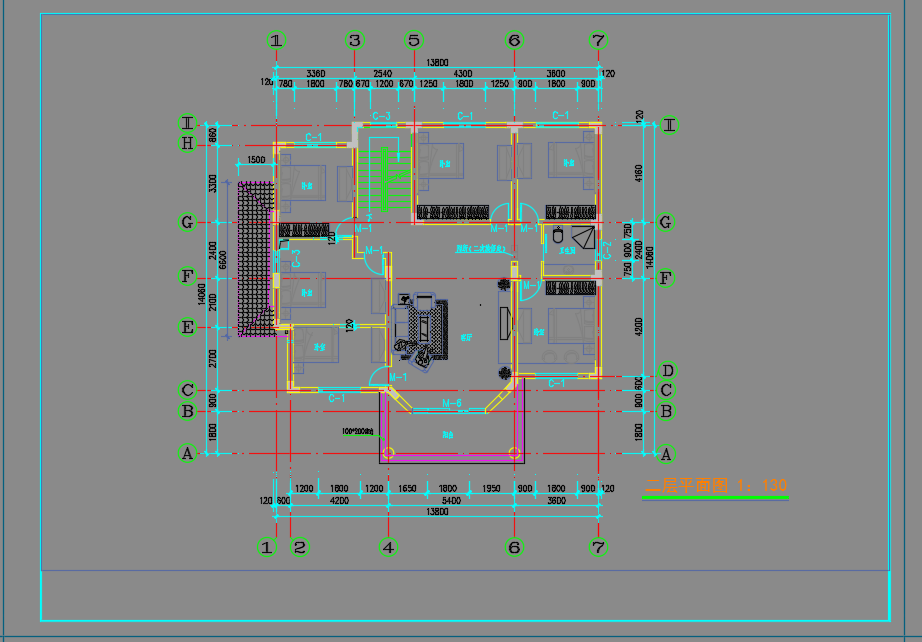

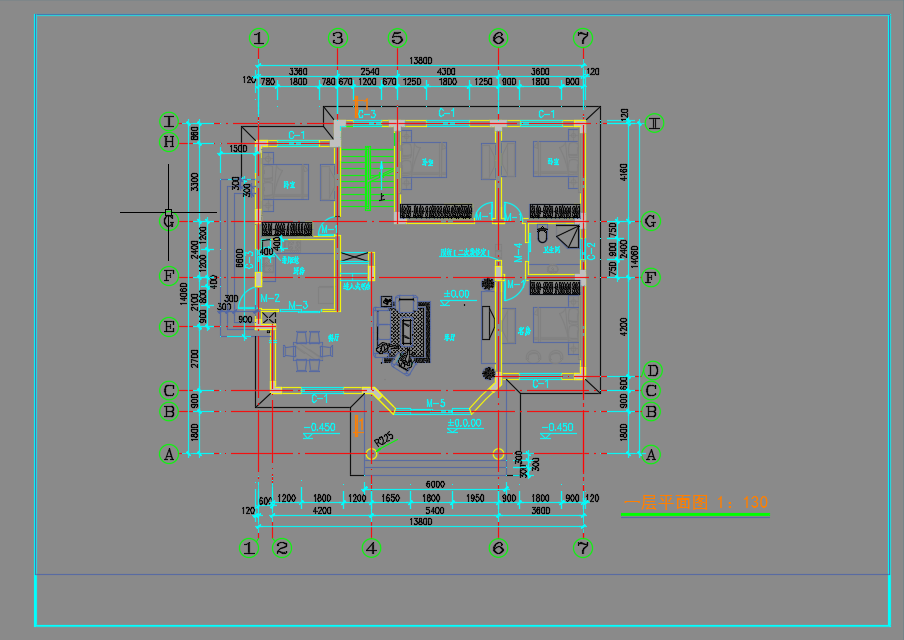

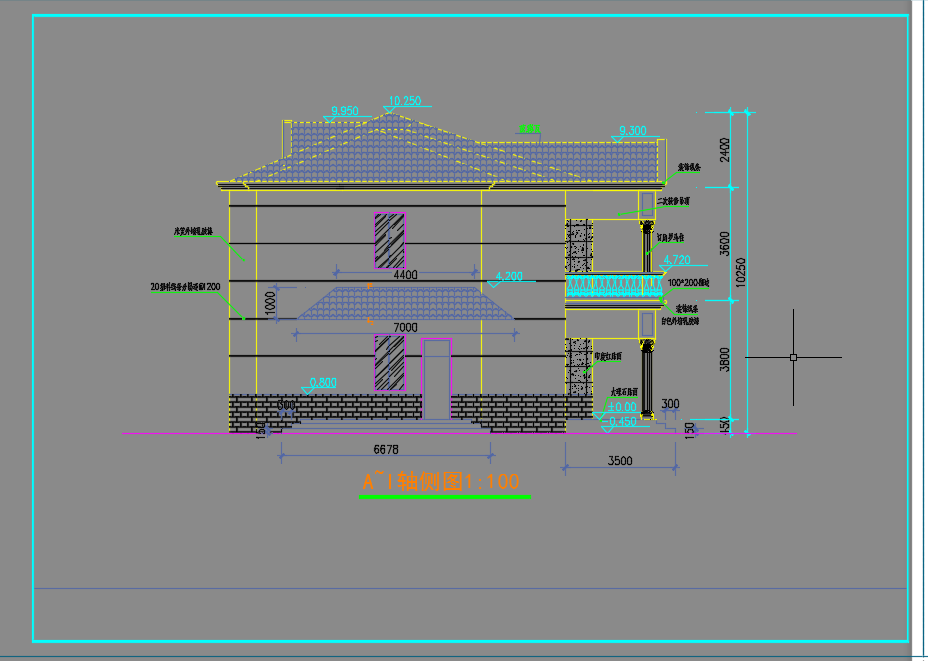

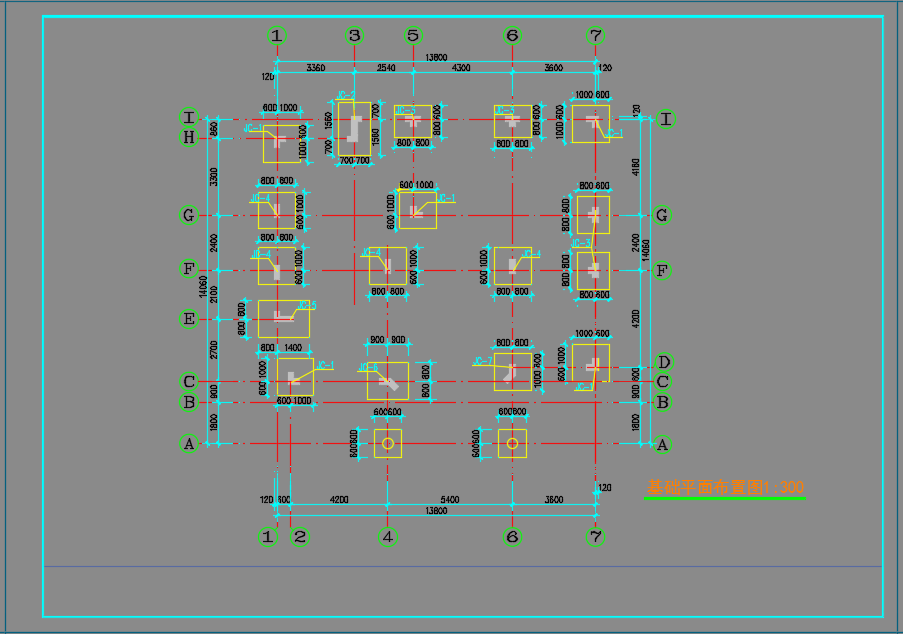

户型为二层独栋别墅,钢混结构,占地面积 160.0平方米,建筑檐口高度7.85米,总高度10.25米,一楼设有客厅、客房、餐厅、进入式吧台、厨房、卫生间1间、3间卧室;二楼设有6间卧室、卫生间1间、客厅、一个大阳台。二层钢混结构独栋别墅建筑及结构施工图包括一层平面图,二层平面图 ,屋面平面图,基础平面布置图,基础顶柱配筋图,二层板筋结构平面图,三层板筋结构平面图,立面图,剖面图等
资料截图
  • 二层钢混结构独栋别墅建筑及结构施工图(含效果图)
  • 二层钢混结构独栋别墅建筑及结构施工图(含效果图)
  • 二层钢混结构独栋别墅建筑及结构施工图(含效果图)
  • 二层钢混结构独栋别墅建筑及结构施工图(含效果图)
  • 二层钢混结构独栋别墅建筑及结构施工图(含效果图)
