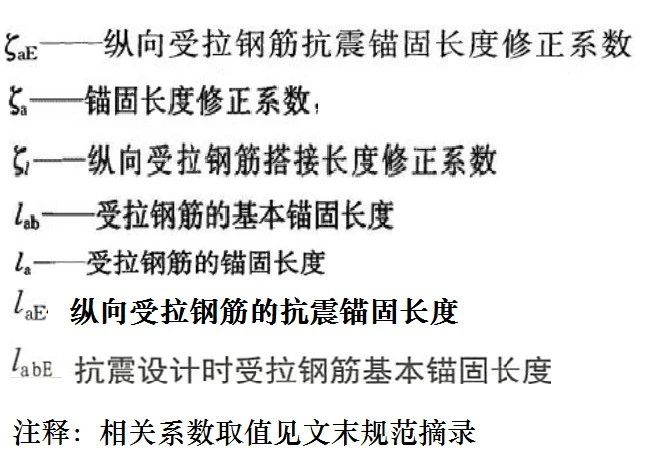

一、先来熟悉几个概念：

L：长度Length的字头字母；
a：锚固Anchorage的字头字母；
b：基本Basic的字头字母;
E：地震Earthquake的字头字母；

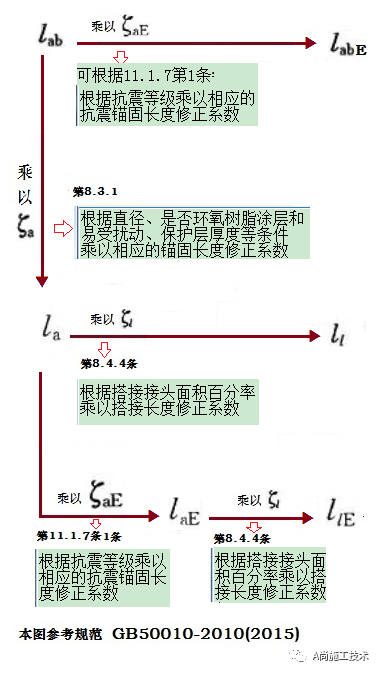

二、各种锚固长度与搭接长度之间的关系如下图所示：

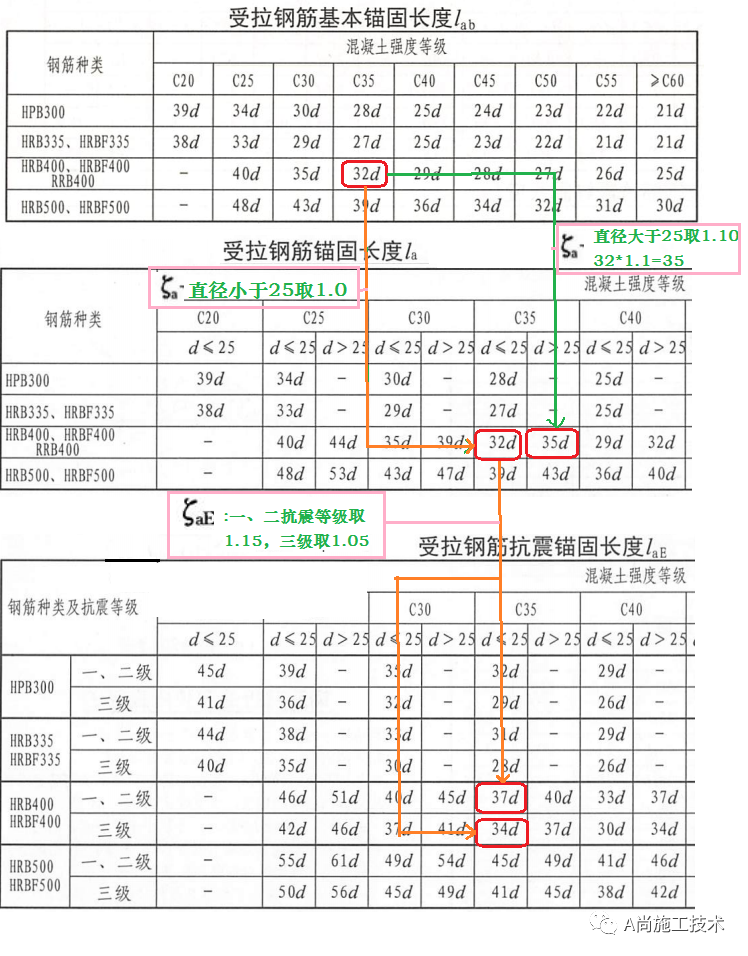

三、16G101-1相关表格数据实例：

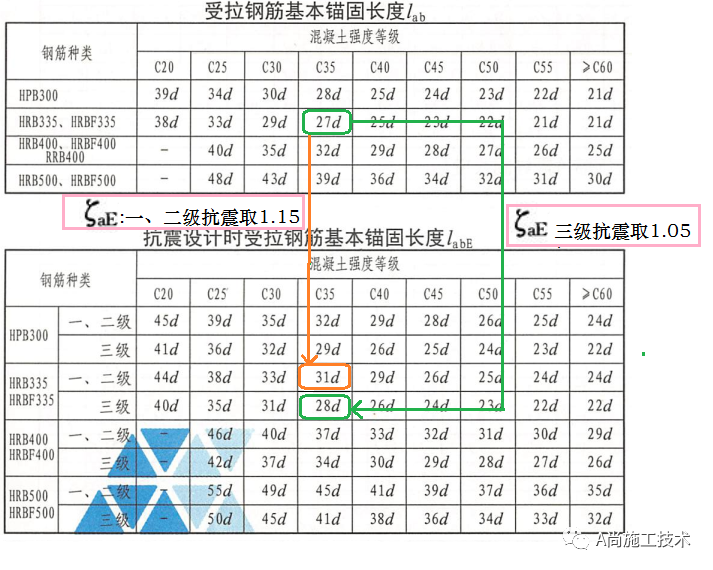

1、Lab→LabE


2、Lab→La→LaE




3、搭接长度：La→Ll、LaE→LlE

（1）、非抗震时的搭接长度，如下公式：

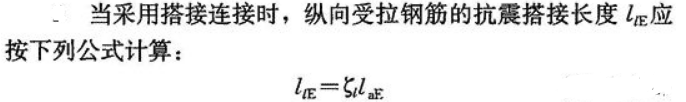

（2）、抗震时的搭接长度。如下公式：


两种情况的搭接长度计算需要满足下面要求：
（1）纵向受拉钢筋绑扎搭接接头的长度，应根据接接头面积百分率按上面公式计算，且不应小于300mm。
（2）当构件中的纵向受压钢筋当采用搭接连接时，其受压搭接长度不应小于本规范第（1）条纵向受拉钢筋搭接长度的70％，且不应小于200mm。

4、各个系数取值如下：

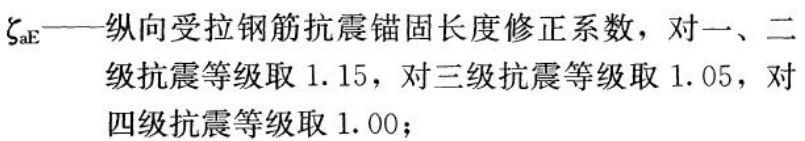

第11.1.7-1条:

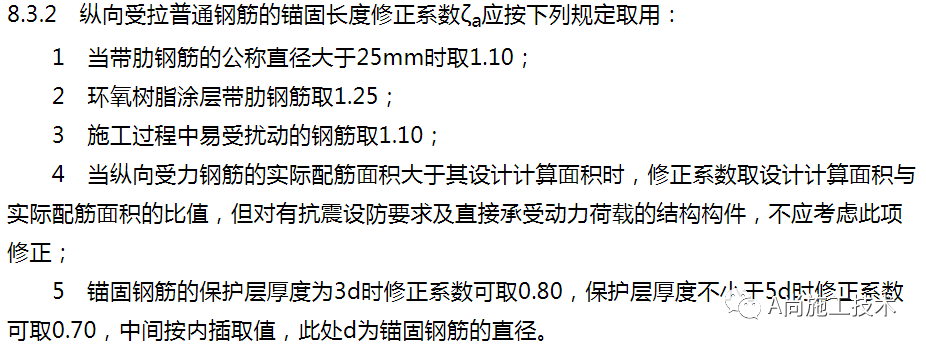

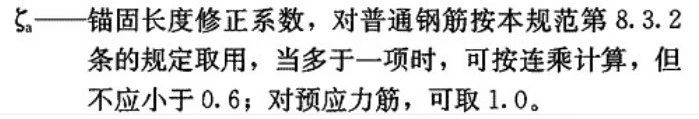

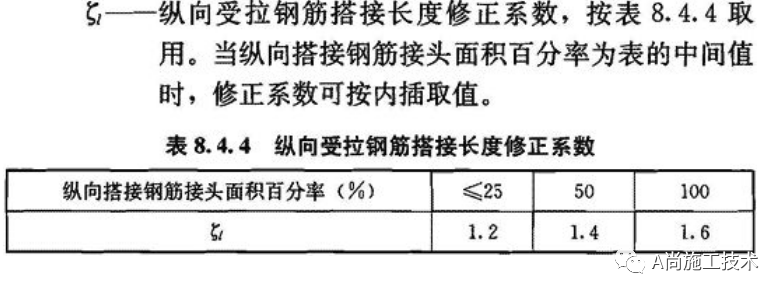

第8.3.1条和8.3.2条:

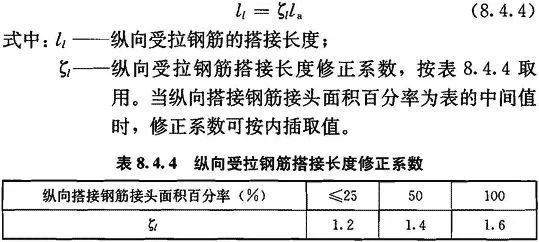

第8.4.4条、第11.1.7-2条:


参考规范：

1. 《混凝土结构设计规范》GB50010-2010(20150版条文8.4和11.7；
