单层排架结构空压站全套施工图(含水电、暖通)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-04-08
  • 资料类型:RAR
  • 资料大小:21.6 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
单层排架结构空压站全套施工图(含水电、暖通)

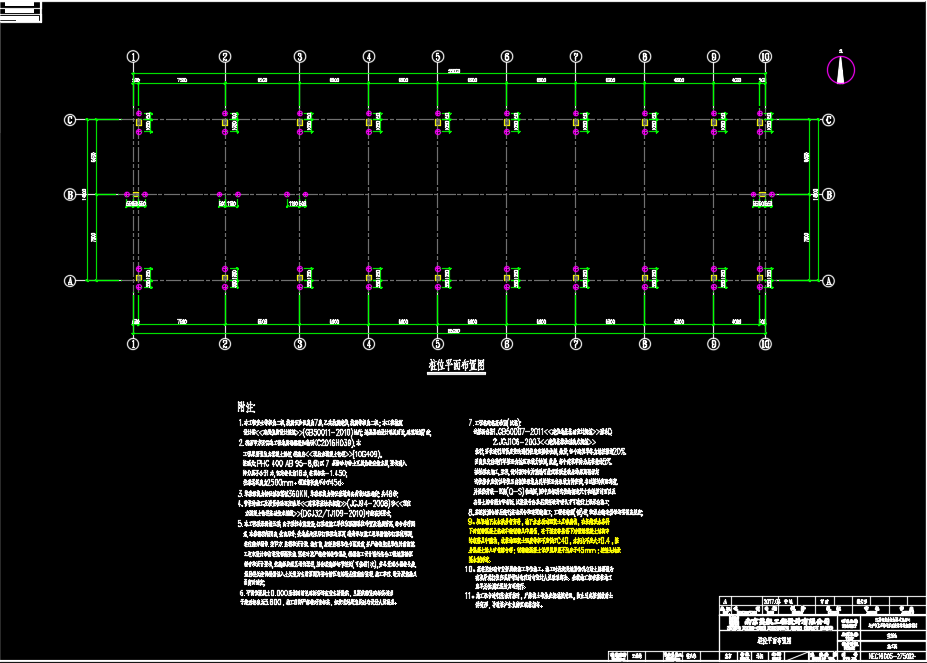

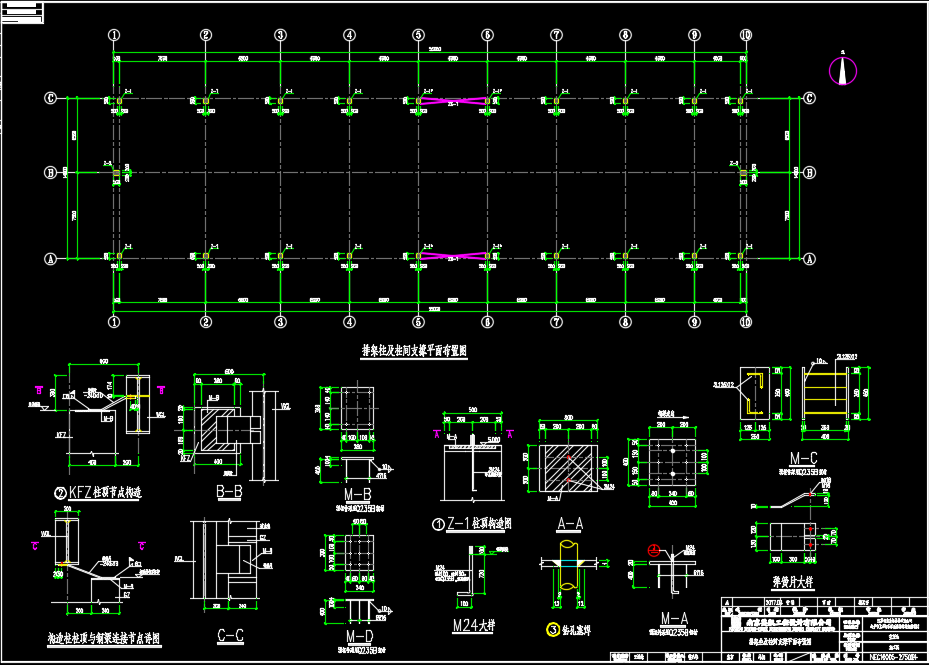

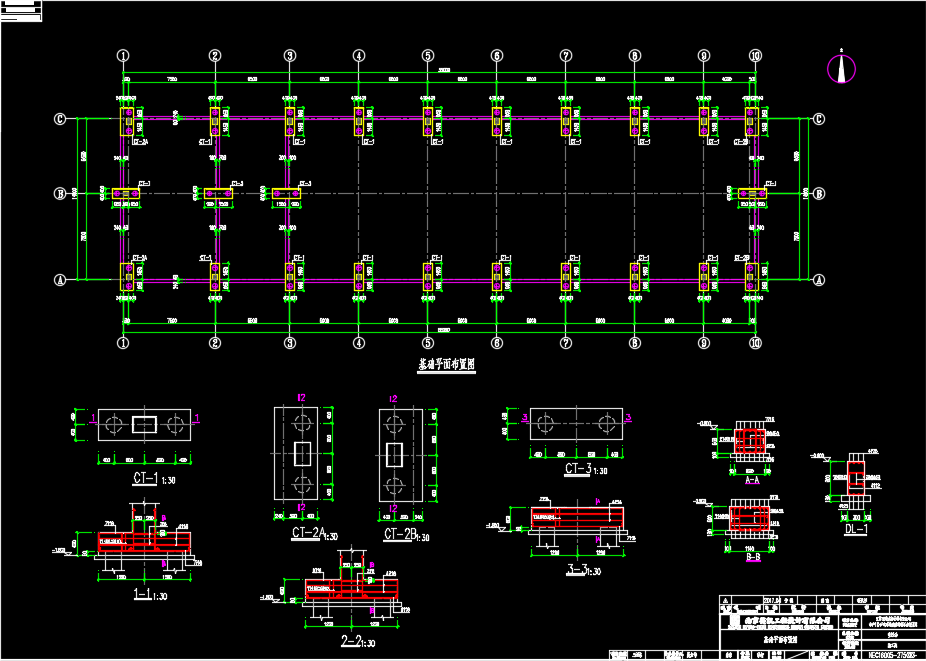

单层排架结构空压站全套施工图包括:桩位平面布置图、基础平面布置图、排架柱及柱间支撑平面布置图、排架柱模板及剖面配筋图、圈梁布置及配筋图、屋面系杆、支撑及檁条平面布置图、WGL及ZC详图、屋面连接节点详图及杓件大样。
