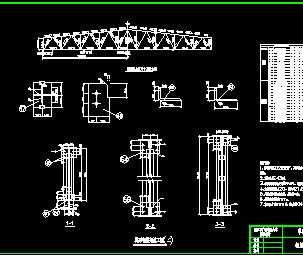

梯形钢屋架结构课程设计计算书及图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2019-11-06
  • 资料类型:RAR
  • 资料大小:1.6 MB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
梯形钢屋架结构课程设计计算书及图纸
1、题号83的已知条件:梯形钢屋架跨度27m,长度72m,柱距6m。屋面坡度i=1/10。屋面活荷载标准值为0.7 kN/m2,雪荷载标准值为0.5kN/m2,风荷载标准值0.45kN/m2。该车间内设有两台200/50 kN中级工作制吊车,轨顶标高为8.500 m。冬季最低温度为-20℃,地震设计烈度为7度,设计基本地震加速度为0.1g。采用1.5m×6m预应力混凝土大型屋面板,80mm厚泡沫混凝土保温层,卷材屋面。屋架铰支在钢筋混凝土柱上,上柱截面为400 mm×400 mm,混凝土标号为C25。钢材采用Q235B级,焊条采用E43型。
