酒店改造项目智能化工程投标文件 443P

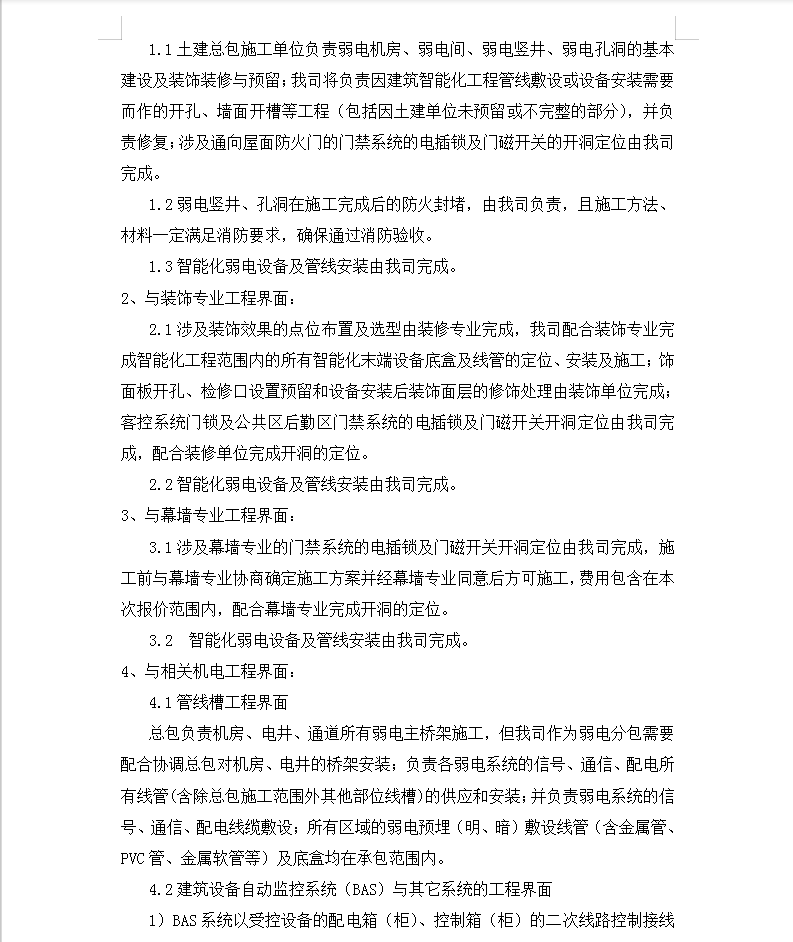

与装饰专业工程界面:
1涉及装饰效果的点位布置及选型由装修专业完成,我司配合装饰专业完成智能化工程范围内的所有智能化末端设备底盒及线管的定位、安装及施工;饰面板开孔、检修口设置预留和设备安装后装饰面层的修饰处理由装饰单位完成;客控系统门锁及公共区后勤区门禁系统的电插锁及门磁开关开洞定位由我司完成,配合装修单位完成开洞的定位。
2智能化弱电设备及管线安装由我司完成。
与幕墙专业工程界面:
1涉及幕墙专业的门禁系统的电插锁及门磁开关开洞定位由我司完成,施工前与幕墙专业协商确定施工方案并经幕墙专业同意后方可施工,费用包含在本次报价范围内,配合幕墙专业完成开洞的定位。
2 智能化弱电设备及管线安装由我司完成。
与相关机电工程界面:
1管线槽工程界面
总包负责机房、电井、通道所有弱电主桥架施工,但我司作为弱电分包需要配合协调总包对机房、电井的桥架安装;负责各弱电系统的信号、通信、配电所有线管(含除总包施工范围外其他部位线槽)的供应和安装;并负责弱电系统的信号、通信、配电线缆敷设;所有区域的弱电预埋(明、暗)敷设线管(含金属管、PVC管、金属软管等)及底盒均在承包范围内。

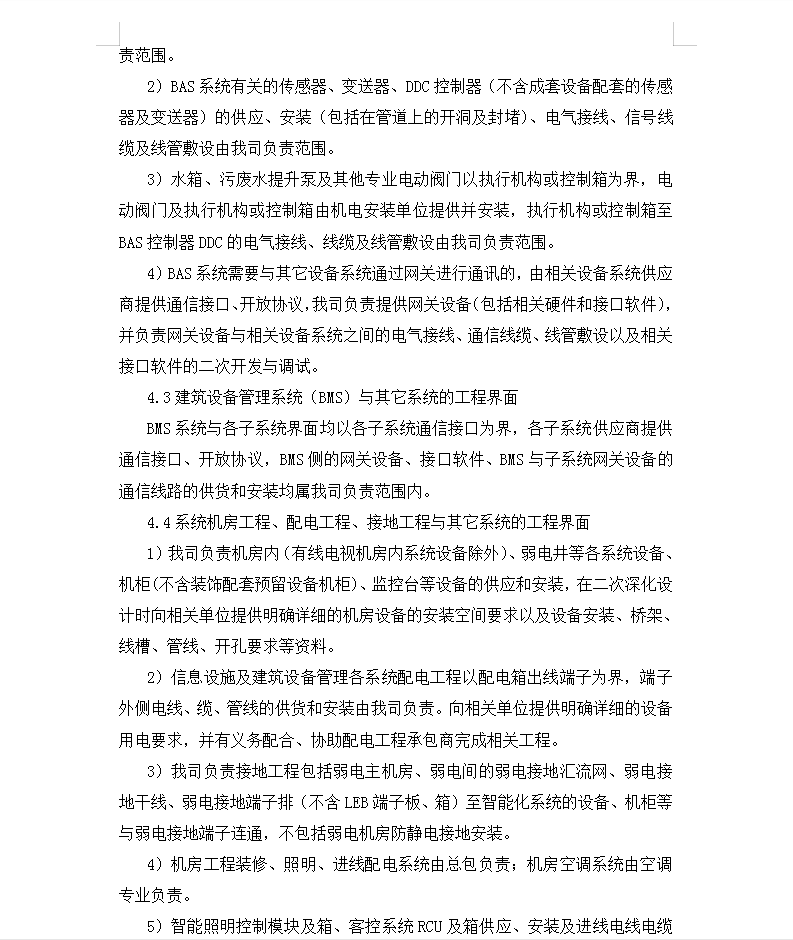

2建筑设备自动监控系统(BAS)与其它系统的工程界面
1)BAS系统以受控设备的配电箱(柜)、控制箱(柜)的二次线路控制接线端子排为界,控制端子排以外的智能化专业电气接线、线路及线管敷设由我司负责范围。
2)BAS系统有关的传感器、变送器、DDC控制器(不含成套设备配套的传感器及变送器)的供应、安装(包括在管道上的开洞及封堵)、电气接线、信号线缆及线管敷设由我司负责范围。
3)水箱、污废水提升泵及其他专业电动阀门以执行机构或控制箱为界,电动阀门及执行机构或控制箱由机电安装单位提供并安装,执行机构或控制箱至BAS控制器DDC的电气接线、线缆及线管敷设由我司负责范围。
4)BAS系统需要与其它设备系统通过网关进行通讯的,由相关设备系统供应商提供通信接口、开放协议,我司负责提供网关设备(包括相关硬件和接口软件),并负责网关设备与相关设备系统之间的电气接线、通信线缆、线管敷设以及相关接口软件的二次开发与调试。
3建筑设备管理系统(BMS)与其它系统的工程界面
BMS系统与各子系统界面均以各子系统通信接口为界,各子系统供应商提供通信接口、开放协议,BMS侧的网关设备、接口软件、BMS与子系统网关设备的通信线路的供货和安装均属我司负责范围内。
4系统机房工程、配电工程、接地工程与其它系统的工程界面
1)我司负责机房内(有线电视机房内系统设备除外)、弱电井等各系统设备、机柜(不含装饰配套预留设备机柜)、监控台等设备的供应和安装,在二次深化设计时向相关单位提供明确详细的机房设备的安装空间要求以及设备安装、桥架、线槽、管线、开孔要求等资料。
2)信息设施及建筑设备管理各系统配电工程以配电箱出线端子为界,端子外侧电线、缆、管线的供货和安装由我司负责。向相关单位提供明确详细的设备用电要求,并有义务配合、协助配电工程承包商完成相关工程。
3)我司负责接地工程包括弱电主机房、弱电间的弱电接地汇流网、弱电接地干线、弱电接地端子排(不含LEB端子板、箱)至智能化系统的设备、机柜等与弱电接地端子连通,不包括弱电机房防静电接地安装。
4)机房工程装修、照明、进线配电系统由总包负责;机房空调系统由空调专业负责。
5)智能照明控制模块及箱、客控系统RCU及箱供应、安装及进线电线电缆管线在我司负责范围内;弱电智能照明现场调光模块(含智能调光模块面板)及客控系统RCU受控开关相关系统线路及安装在我司负责范围内;空调风机盘管集中弱电智能群控控制系统设备及管线安装在我司负责范围内;智能照明模块箱出线端至受控面板在我司负责范围内,至照明光源灯具的220V强电回路及管线安装不在我司承包范围。
6)弱电系统及弱电井配套UPS设备、配电箱及线路管线供应安装在我司负责范围内;总包负责的消防控制室设备及进线电缆管线供应及安装不在我司范围。
7)有线电视系统外线、机房内机顶盒及出线端分支分配系统管线设备不在承包范围内;有线电视机房小前端、VOD点播、编码、调制解调、混合等设备管线等的供应及安装在本工程我司负责范围内。
与室外景观泛光照明工程界面:
智能化室外弱电管线、设备的供应及安装在本工程承包范围;室外景观弱电监控设施基础及防雷接地、背景广播设备等供应及安装均在本工程我司负责范围内;预埋、建筑物进出预埋刚性防水套管及管井等由室外景观专业完成。
与空调、锅炉系统工程界面:
空调系统工程专业负责冷源智能群控系统、冷却水智能群控系统的安装施工,锅炉专业负责热源智能群控系统的安装施工,空调系统工程承包商提供的自成群控制冷机组、空调机组、新风机组、风机盘管等设备控制系统设备开放系统软件接口,锅炉专业负责提供锅炉设备控制系统设备开放系统软件接口。空调及锅炉弱电智能化系统DDC设备管线供应及安装、空调风机盘管的智能群控系统管线安装在我司负责范围内。

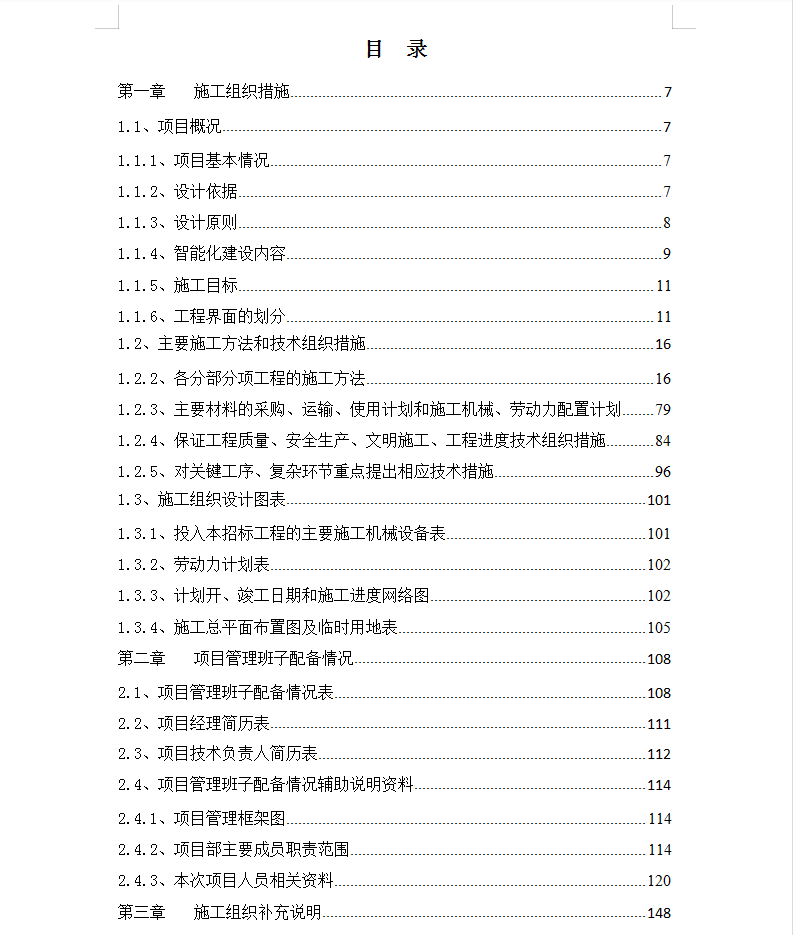

目录

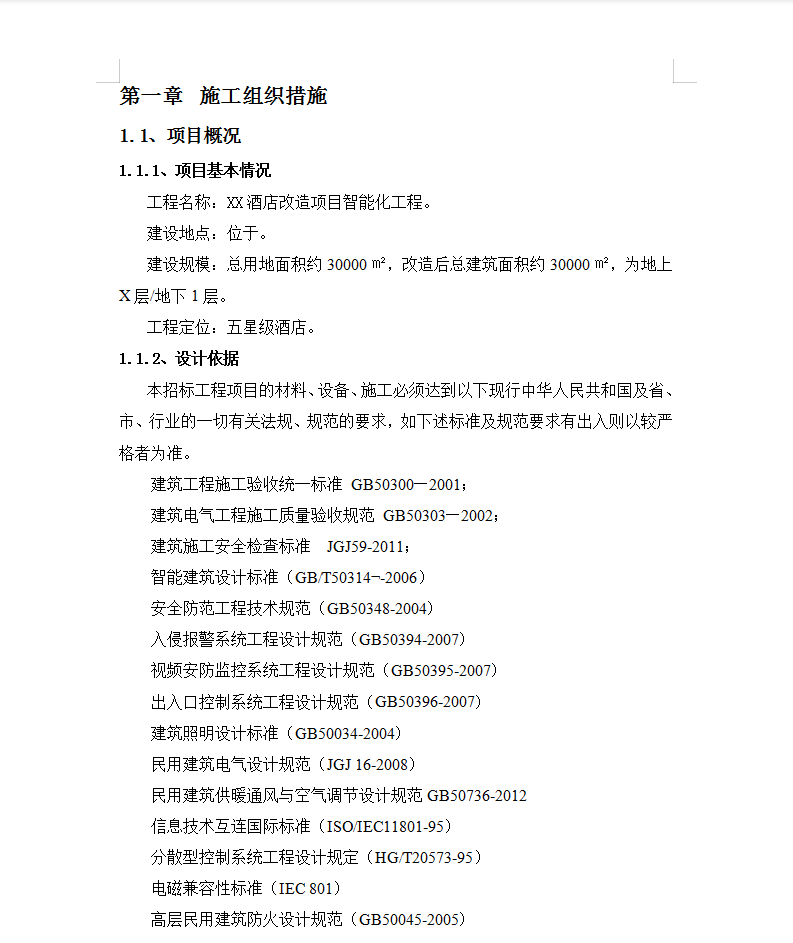

第一章 施工组织措施
1.1、项目概况
1.1.1、项目基本情况
.............
第五章 投标品牌表响应表
第六章 投标设备材料表
第七章 厂家授权、质量承诺书及相关资料
