土石坝毕业设计
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-29
  • 资料类型:RAR
  • 资料大小:521 KB
  • 资料分类:水利工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
土石坝毕业设计
E江水利枢纽系防洪、发电、灌溉、渔业等综合利用的水利工程,该水利枢纽工程由土石坝、泄洪隧洞、冲沙放空洞、引水隧洞、发电站等建筑物组成。
该工程建成以后,可减轻洪水对下游城镇、厂矿和农村的威胁,根据下游防洪要求,设计洪水时最大下泄流量限制为900,本次经调洪计算100年一遇设计洪水时,下泄洪峰流量为672.6。原100年一遇设计洪峰流量为1680,水库消减洪峰流量1007.4;其发电站装机为3×8000kw,共2.4×104kw;建成水库增加保灌面积10万亩,正常蓄水位时,水库面积为15.16km2,为发展养殖创造了有利条件。
综上该工程建成后发挥效益显著
1.1工程等别及建筑物级别
根据SDJ12-1978《水利水电枢纽工程等级划分设计标准(山区,丘陵区部分)》之规定,水利水电枢纽工程根据其工程规模﹑效益及在国民经济中的重要性划分为五类,综合考虑水库的总库容、防洪库容、灌溉面积、电站的装机容量等,工程规模由库容决定,由于该工程正常蓄水位为2821.4m,库容约为3.85亿m3,估计校核情况下的库容不会超过10亿m3,故根据标准(SDJ12-1978),该工程等别为二等,工程规模属于大(2)型,主要建筑物为2级,次要建筑物为3级,临时性建筑物级别为4级。
1.2洪水调节计算
该工程主要建筑物级别为2级,根据《防洪标准》(GB50201-94)规定2级建筑物土坝堆石坝的防洪标准采用100年一遇设计,2000年一遇校核,水电站厂房防洪标准采用50年一遇设计,500年一遇校核。临时性建筑物防洪标准采用20年一遇标准。
根据资料统计分析得100年一遇设计洪峰流量为=(p=1%),2000年一遇校核洪峰流量为=2320m3/s,()。
根据选定的方案调洪演算的设计洪水位2822.60m,校核洪水位2823.58m,设计泄洪流量672.6m3/s,校核泄洪流量753.7m3/s。

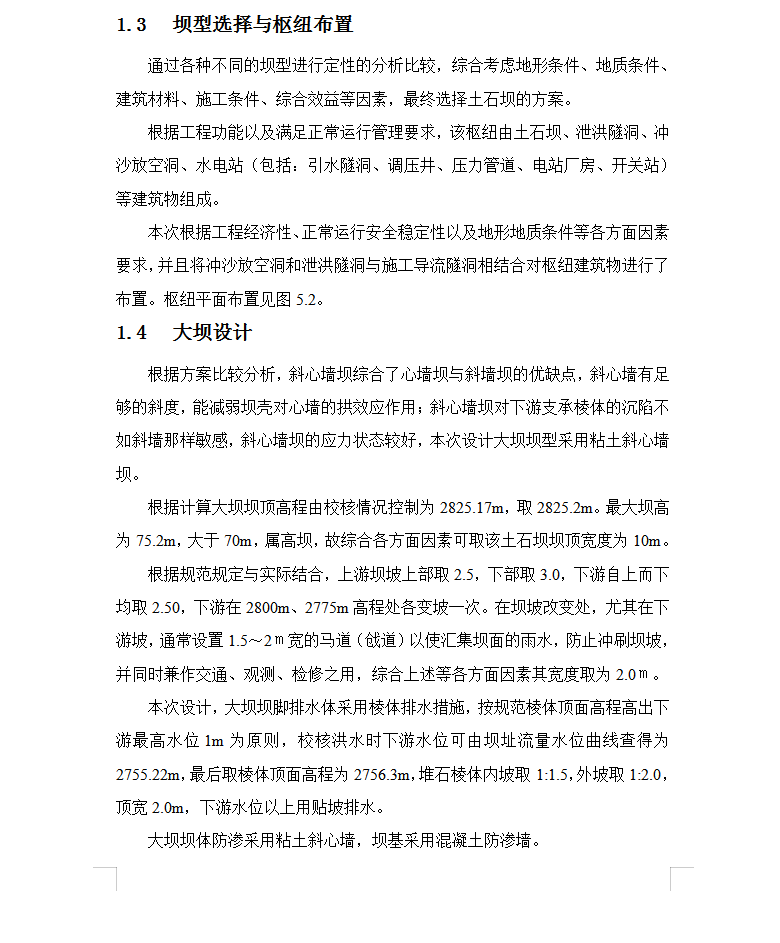

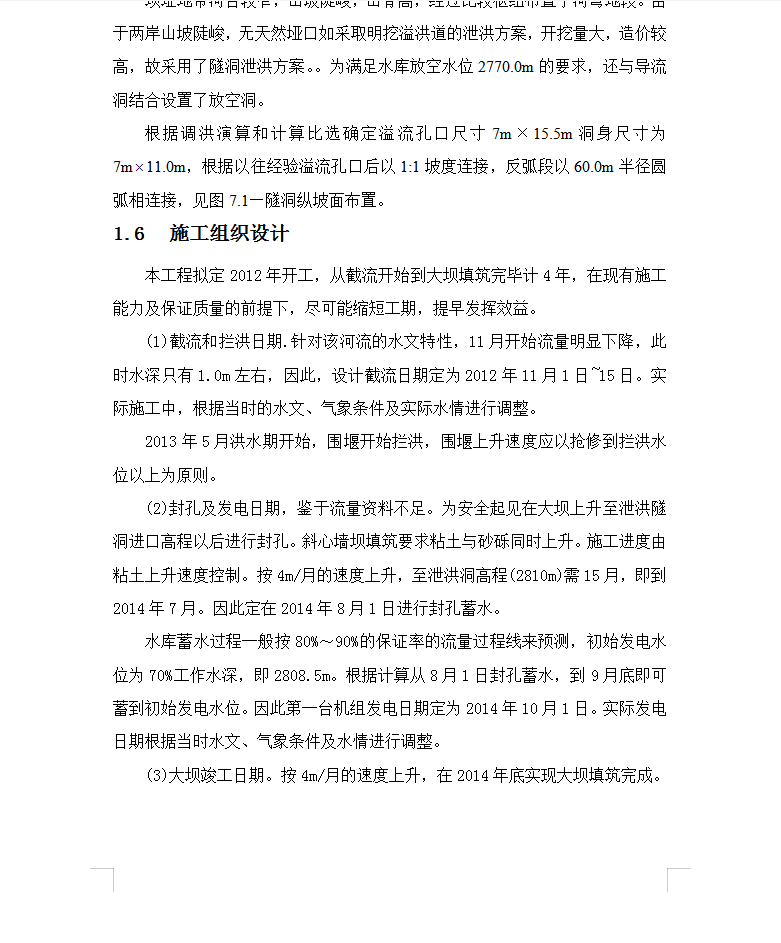

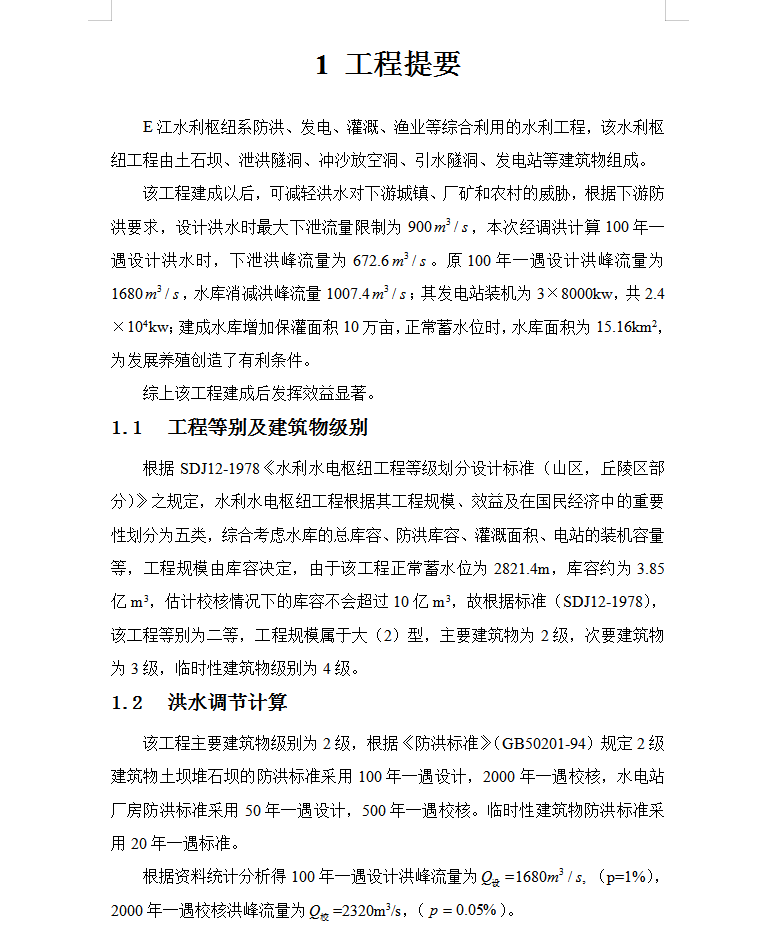

资料截图
  • 土石坝毕业设计
  • 土石坝毕业设计
  • 土石坝毕业设计
