某宿舍楼给排水工程施工图预算课程设计
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-03-24
  • 资料类型:RAR
  • 资料大小:1.58 MB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com

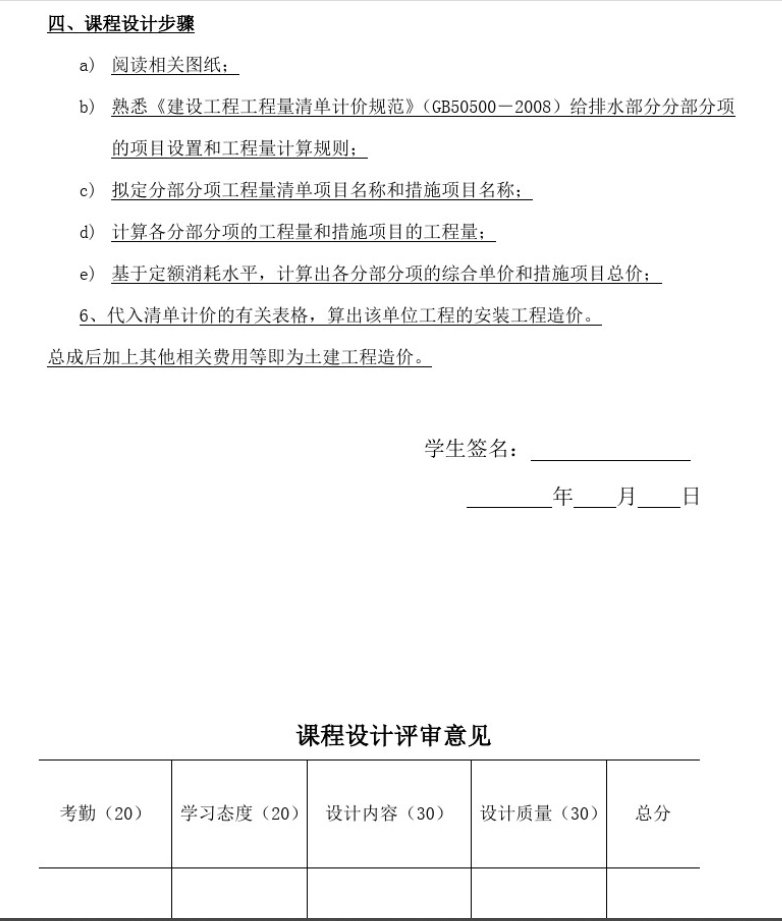

某宿舍楼给排水工程施工图预算课程设计

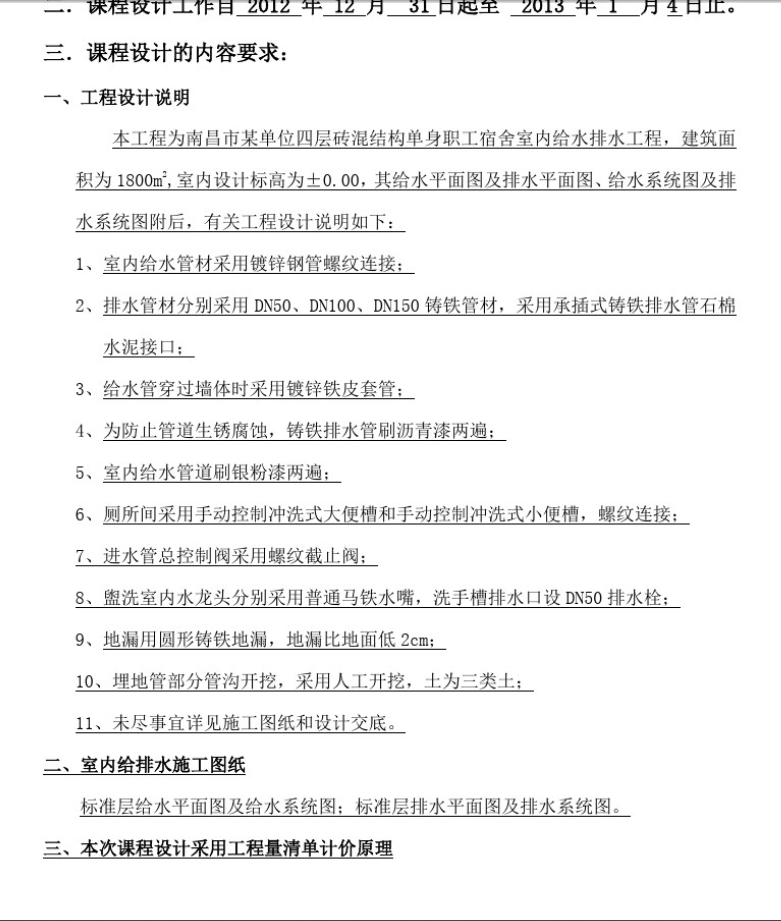

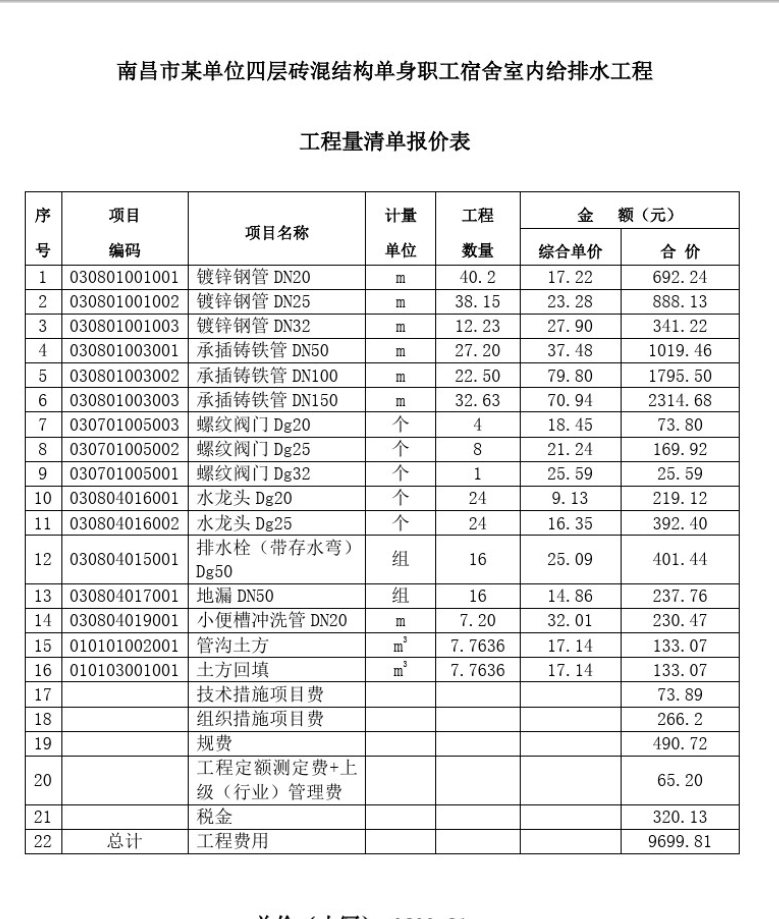

本工程为某单位四层砖混结构单身职工宿舍室内给水排水工程,建筑面积为1800m*,室内设计标高为士0.00,其给水平面图及排水平面图、给水系统图及排水系统图附后,有关工程设计说明如下:
1、室内给水管材采用镀锌钢管螺纹连接:
2、排水管材分别采用DN50、DN100、 DN150 铸铁管材,采用承插式铸铁排水管石棉水泥接口:
3、给水管穿过墙体时采用镀锌铁皮套管:
4、为防止管道生锈腐蚀,铸铁排水管刷沥青漆两遍:
5、室内给水管道刷银粉漆两遍:
6、厕所间采用手动控制冲洗式大便槽和手动控制冲洗式小便槽,螺纹连接:
7、进水管总控制阀采用螺纹截止阀:
8、盥洗室内水龙头分别采用普通马铁水嘴,洗手槽排水口设DN50排水栓:
9、地漏用圆形铸铁地漏,地漏比地面低2cm;
10、埋地管部分管沟开挖,采用人工开挖,土为三类土:
11、未尽事宜详见施工图纸和设计交底。
