地铁站地下连续墙施工方案 50p
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2023-05-31
  • 资料类型:RAR
  • 资料大小:293 KB
  • 资料分类:路桥工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
地铁站地下连续墙施工方案 50p
xx路站主体围护结构采用地下连续墙结构,设计分幅长度5.0m-6.5m,墙厚1000mm,共计64幅,其中有效深度34.5m墙40幅,有效深度37.5m墙24幅;按墙型分类为L型4幅, Z型4幅,异性4幅,一型52幅,平均幅宽6m左右;连续墙混凝土强度等级为水下C30,数量12509方;钢筋数量1953吨;虹莘路导墙长度352米,混凝土493方,钢筋约27吨。浇注时采用C30水下砼,坍落度宜为180~220mm,设计抗渗等级≥P8。车站标准段最深开挖深度为20.52m,端头井开挖深度为22.27m。

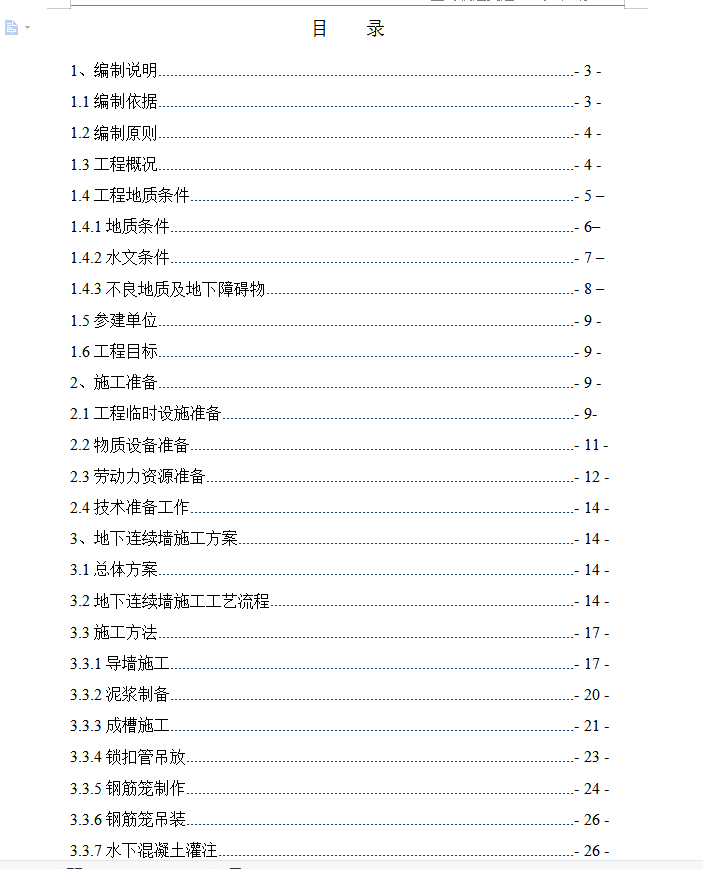

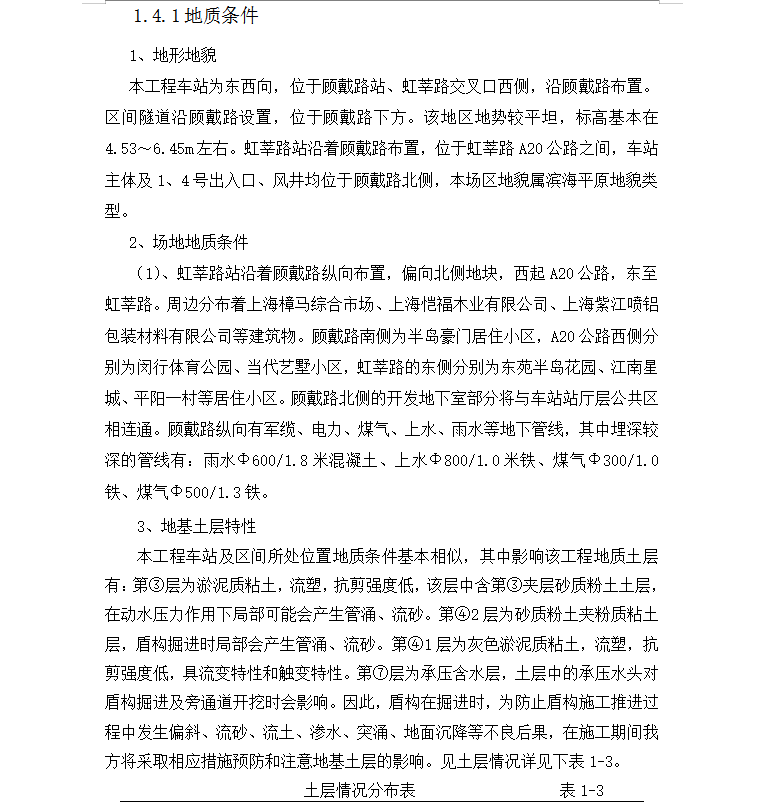

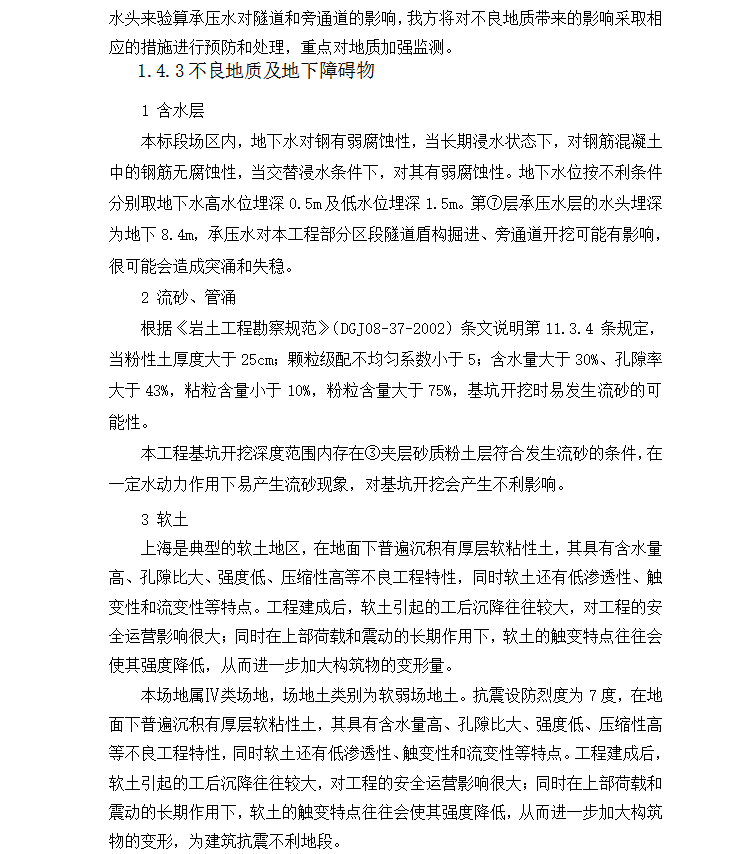

资料截图
  • 地铁站地下连续墙施工方案 50p
  • 地铁站地下连续墙施工方案 50p
  • 地铁站地下连续墙施工方案 50p
