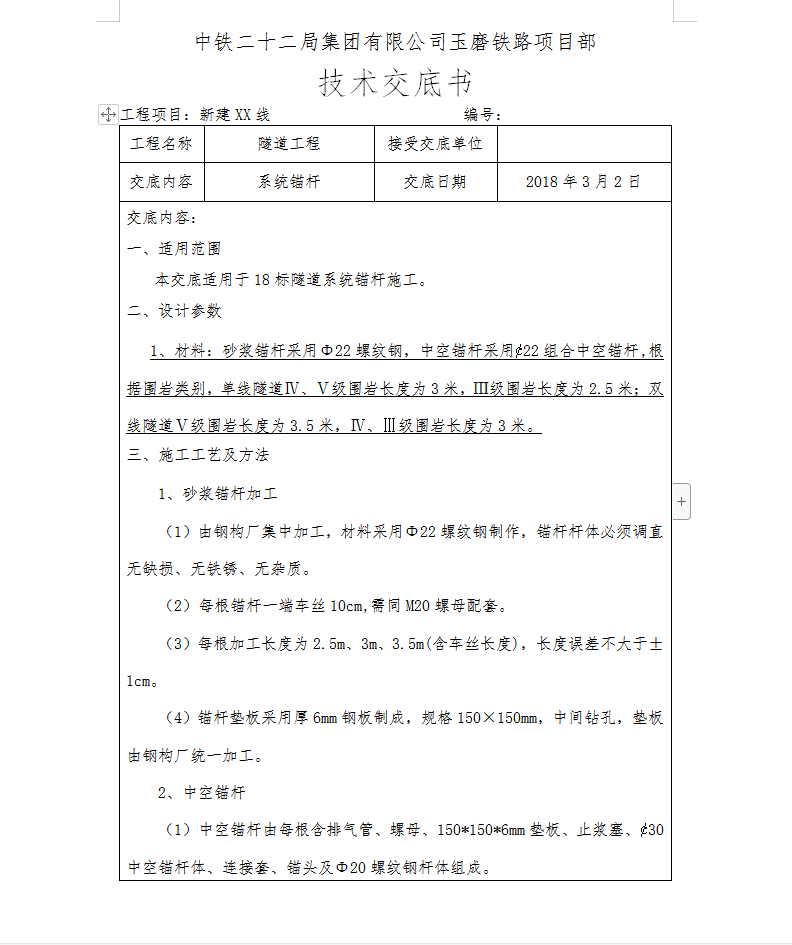

隧道系统锚杆施工技术交底
一、适用范围
本交底适用于18标隧道系统锚杆施工。
二、设计参数
1、材料:砂浆锚杆采用Φ22螺纹钢,中空锚杆采用¢22组合中空锚杆,根据围岩类别,单线隧道Ⅳ、Ⅴ级围岩长度为3米,Ⅲ级围岩长度为2.5米;双线隧道Ⅴ级围岩长度为3.5米,Ⅳ、Ⅲ级围岩长度为3米。
三、施工工艺及方法
1、砂浆锚杆加工
(1)由钢构厂集中加工,材料采用Φ22螺纹钢制作,锚杆杆体必须调直无缺损、无铁锈、无杂质。
(2)每根锚杆一端车丝10cm,需同M20螺母配套。
(3)每根加工长度为2.5m、3m、3.5m(含车丝长度),长度误差不大于±1cm。
(4)锚杆垫板采用厚6mm钢板制成,规格150×150mm,中间钻孔,垫板由钢构厂统一加工。
