平台钢结构设计培训课件
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-28
  • 资料类型:RAR
  • 资料大小:3.47 MB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com

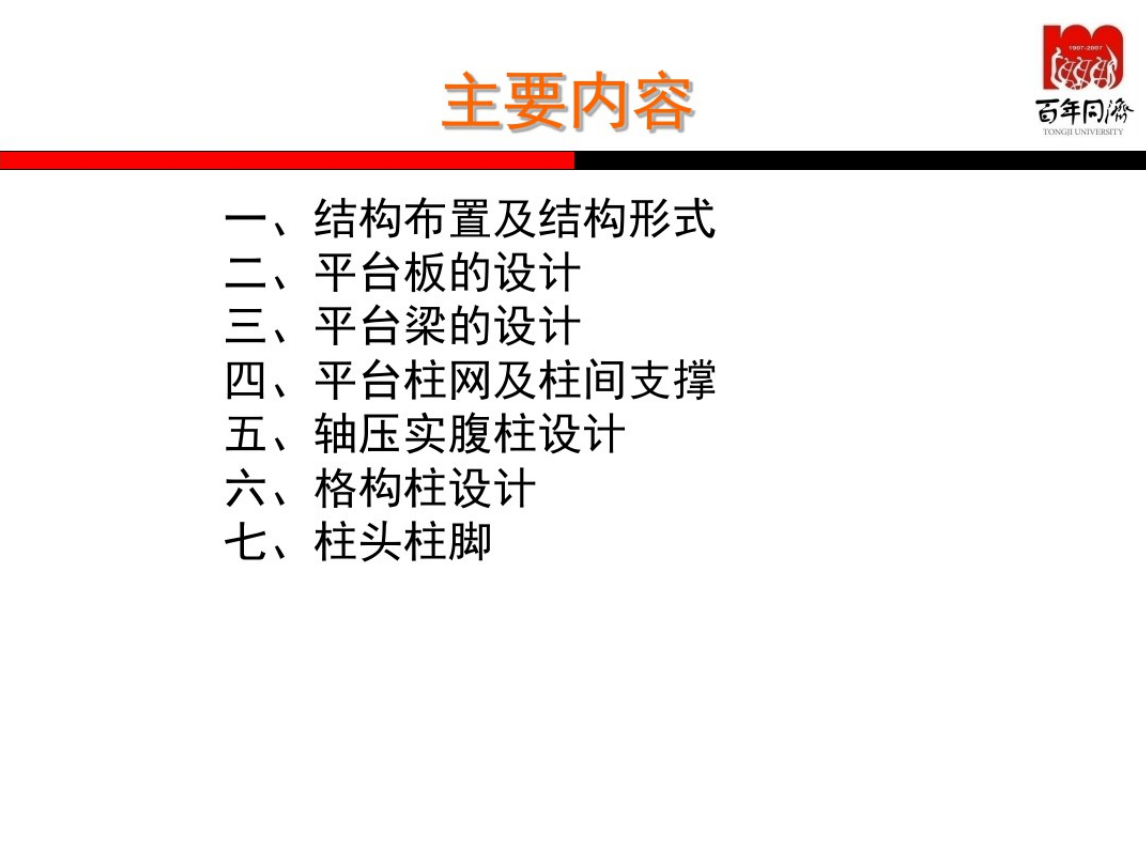

平台钢结构设计培训课件

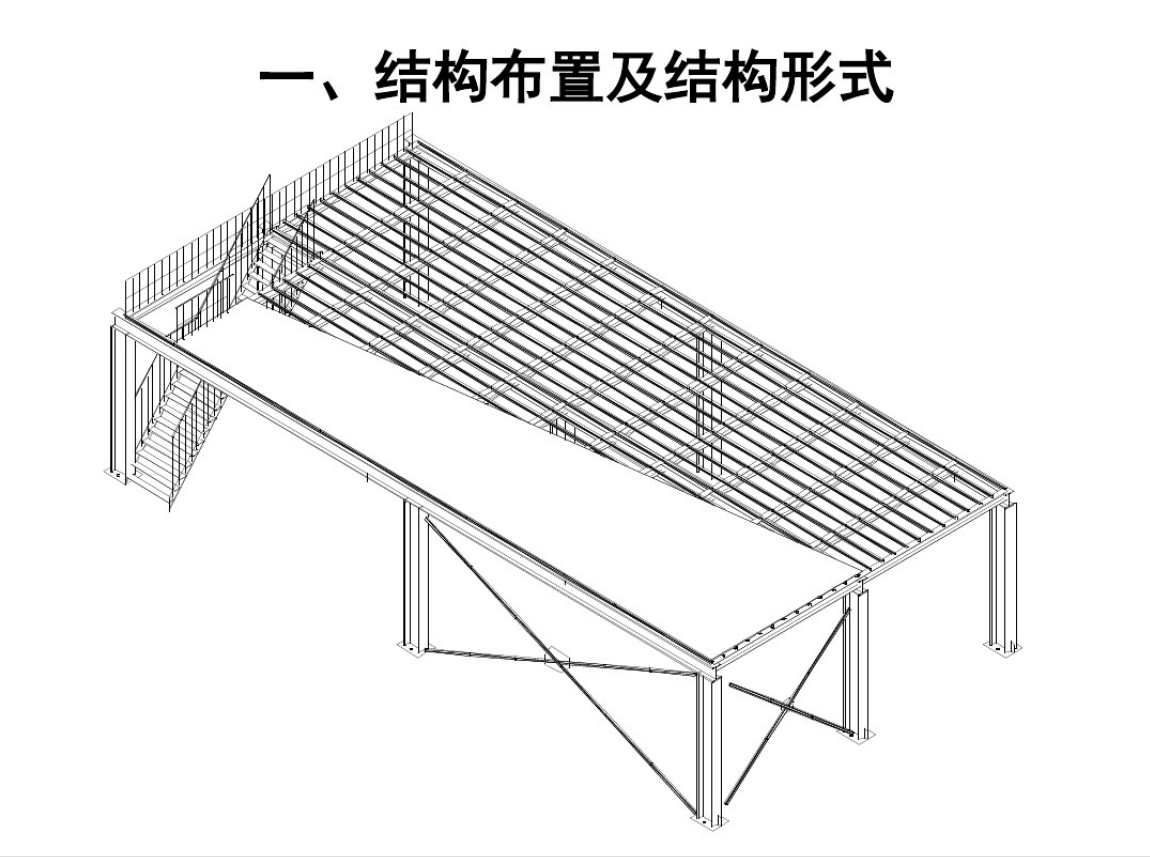

一、结构布置及结构形式
二、平台板的设计
三、平台梁的设计
四、平台柱网及柱间支撑
五、轴压实腹柱设计
六、格构柱设计
七、柱头柱脚
重点和难点
1合理的结构布置
2平台结构中主要构件梁板柱的设计
3梁板柱与其它相关构件的连接设计

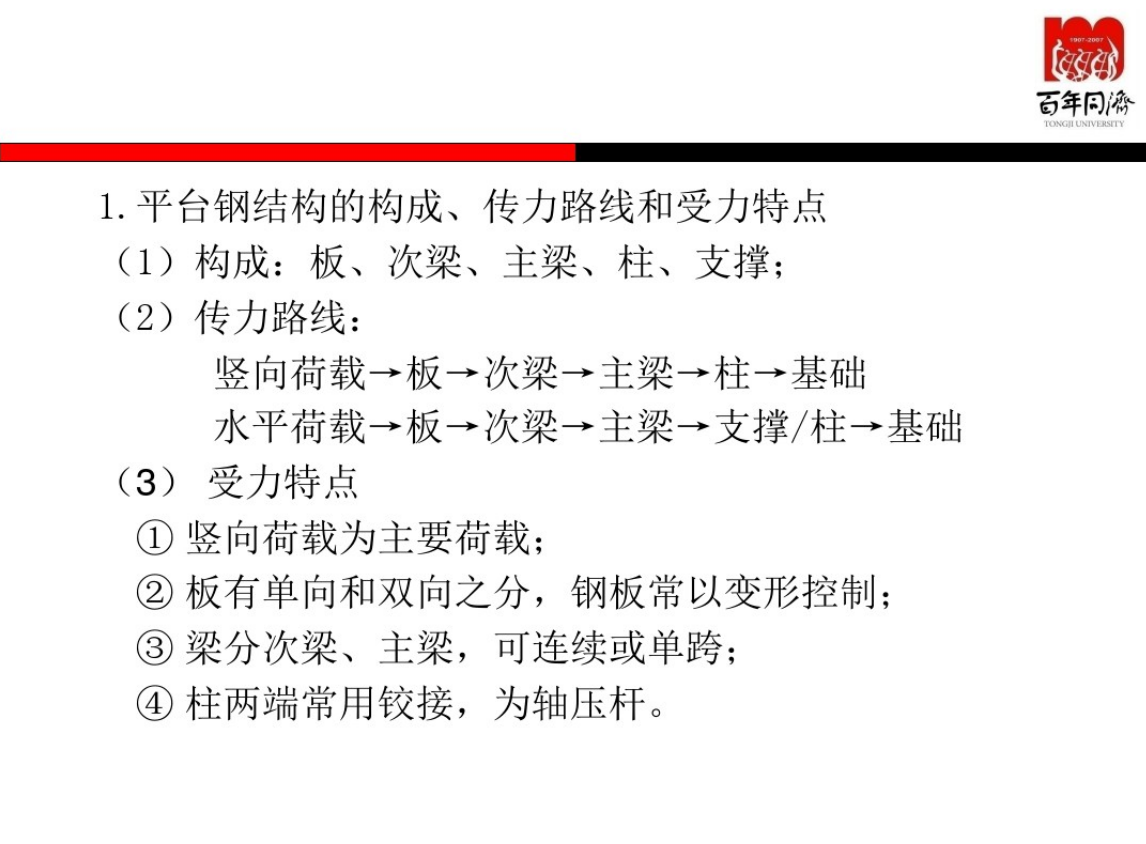

1.平台钢结构的构成、传力路线和受力特点
(1)构成:板、次梁、主梁、柱、支撑;
(2)传力路线:竖向荷载→板→次梁→主梁→柱→基础
水平荷载-→板→次梁→主梁→支撑/柱→基础
(3) 受力特点
①竖向荷载为主要荷载;
②板有单向和双向之分,钢板常以变形控制;
③梁分次梁、主梁,可连续或单跨;
④柱两端常用铰接,为轴压杆。

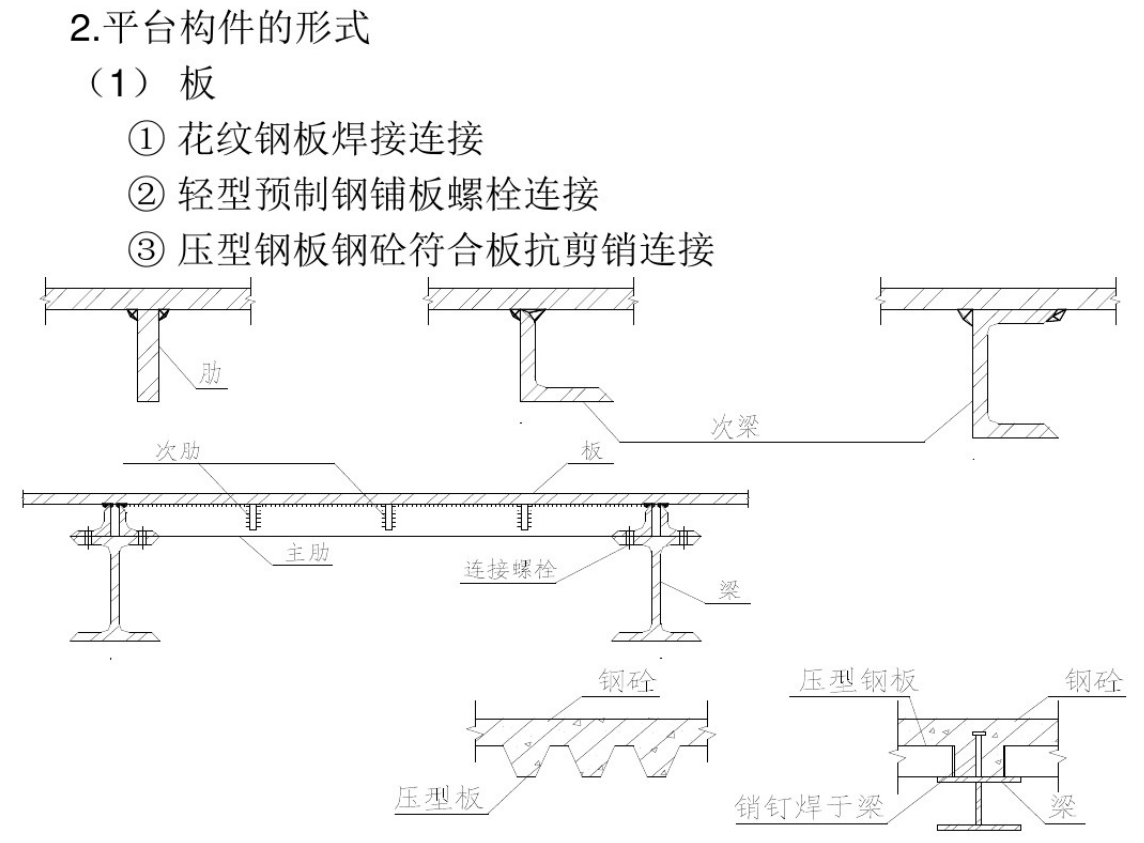

2.平台构件的形式
(1)板
①花纹钢板焊接连接
②轻型预制钢铺板螺栓连接
③压型钢板钢砼符合板抗剪销连接
