大面积椭圆形整体预应力板柱施工工艺
预应力筋压折
位于结构楼层中沿柱轴线和楼板拼缝布置的双向预应力束为多跨连续折线配筋,因此在楼层平面预应力筋张拉完毕后,还要在垂直于楼层的平面上压成折线。先张拉后压折是整体预应力板柱结构中特有的工艺技术。
压折应力的传递规律很复杂,但其基本特点是先压折跨的应力增长小,后压折跨的应力增长大。由于压折后钢丝回弹作用的影响,压折跨的应力低于其相邻的应力。
该工程半圆曲线设置的预应力束,有84束为l8跨,长度效应和孔道摩擦引起的应力损失使中间跨的应力最小。因此压折顺序确定为先压折两端跨(张拉端),然后向中间方向顺序压折。通过这种压折顺序来调整预应力分布,最后使中间跨建立的预应力值达到两端的75%左右,与压折前相比,其应力和不均匀性得到了较大的改善。
由于矩形中段面积很大,每根轴线有8~12跨,按以往规定的压折顺序施工很麻烦。鉴于两端张拉的实际情况,将它们对称地分成两半,再按4~6跨的压折顺序进行施工。这样做既简化了压折工作,又达到了压折后预应力趋向均匀的目的。
折线预应力工艺是借助双控双作用液压压折器来实现的。压折到规定高度后,用钢销穿入预留孔内固定6束钢丝束或用混凝土固定垫块放入传力垫块孔内压住2束钢丝束)。

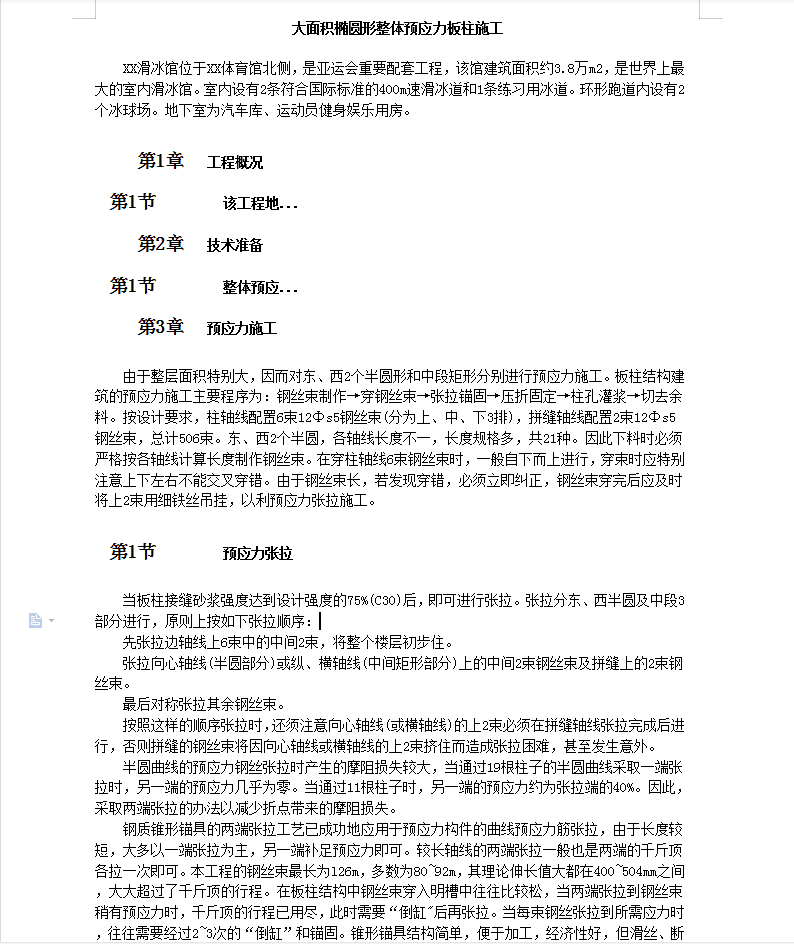

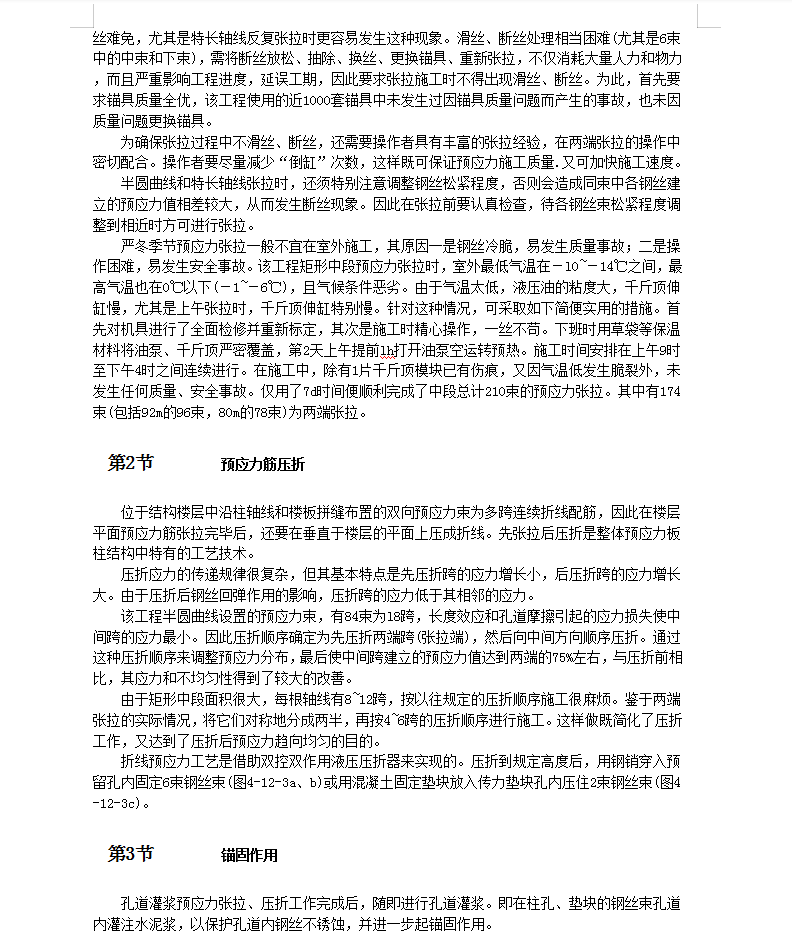

资料截图
