体育馆钢网架整体爬升施工工艺
XX体育馆建筑面积为6750 m2,大厅屋盖结构采用双向正交斜放平板钢网架,网架外形尺寸为45m×60m,高3m,网格格距5m,四边简支于41根钢筋混凝土柱顶上,标高为14.5m。
网架制作与拼装
网架制作与拼装分二步进行。第一步是将全部杆件、节点在车间下料制作,并将一个方向的平面桁分成小单元(2个节间),拼装后运至现场;第二步为现场组装(总拼)。按施工组织设计要求,在网架下弦节点位置间隔砌筑37cm×37cm砖支墩,高80cm,中间起拱10cm,砖墩顶面用水泥砂浆抹平找坡并弹出网格中心线。采用20m摇头扒杆将小单元桁吊至拼装位置进行组装(从柱角开始,顺序组装),组装时全部杆件与节点用螺栓和点焊固定。组装后,经严格检查校正后方可焊接。焊接工作从网架中央节点开始,呈辐射状向四周展开,最后焊接网架支座节点

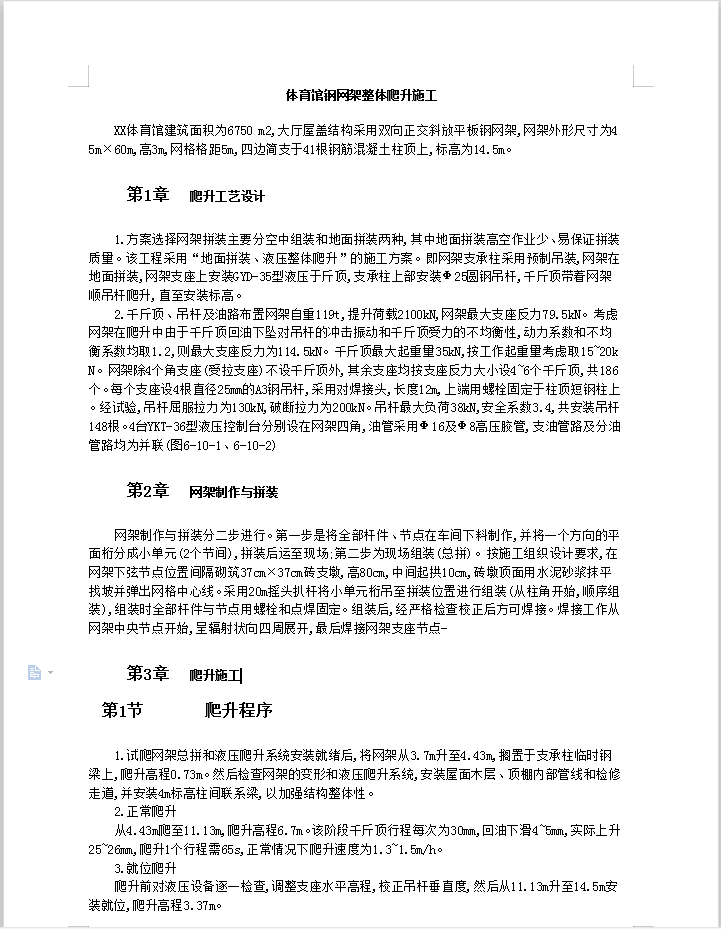

资料截图
