污水处理站设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-27
  • 资料类型:RAR
  • 资料大小: 1.05MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
污水处理站设计图纸
建筑等级及结构类型:本工程单体建筑火灾危险性类别均为戊类;耐火等级为二级,砼结构设计使用年限为50年;该建筑结构类型为框剪。设计等级:小型。

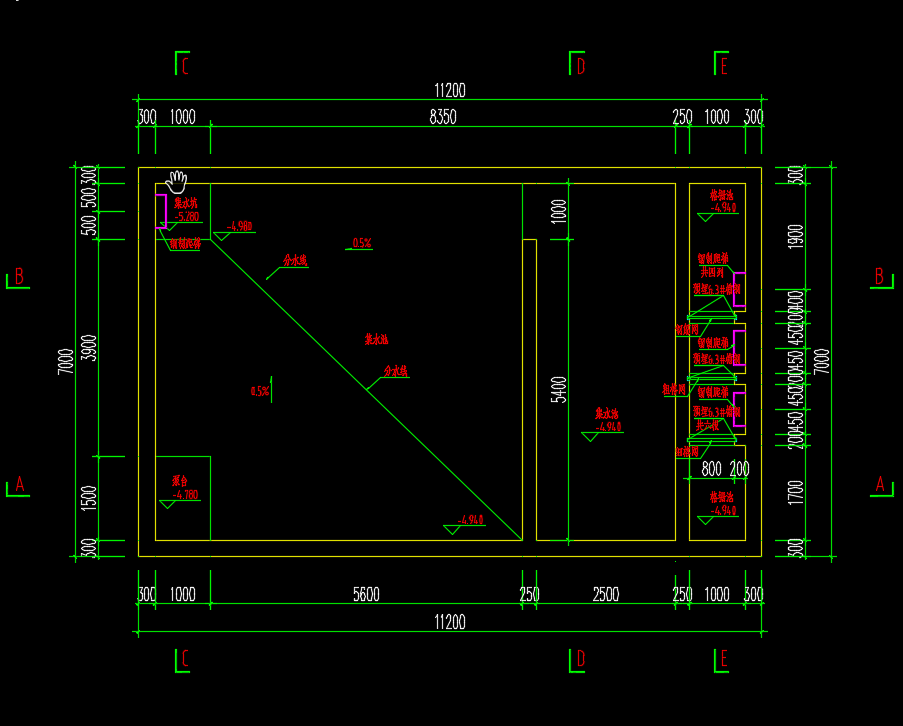

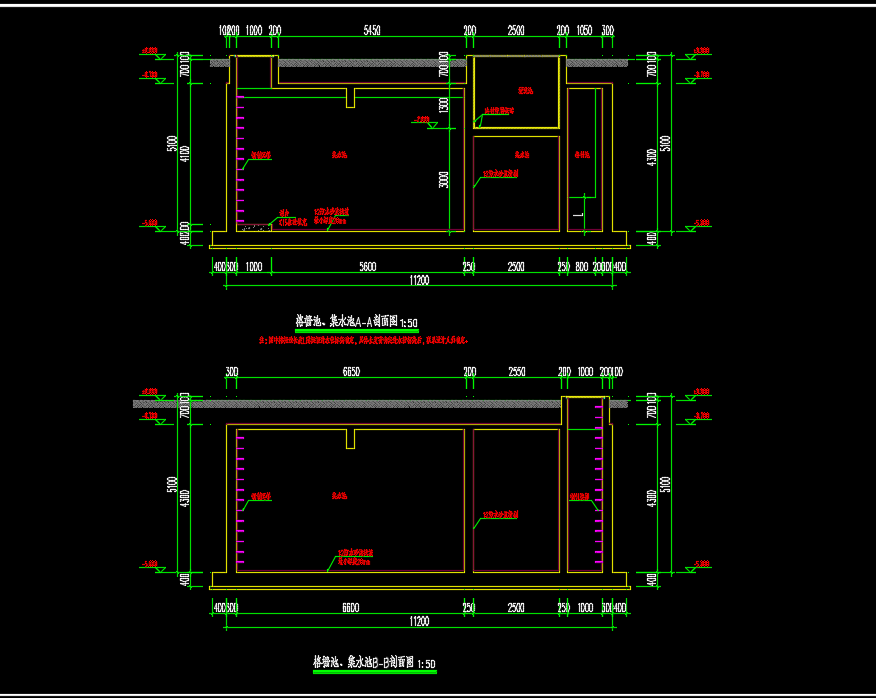

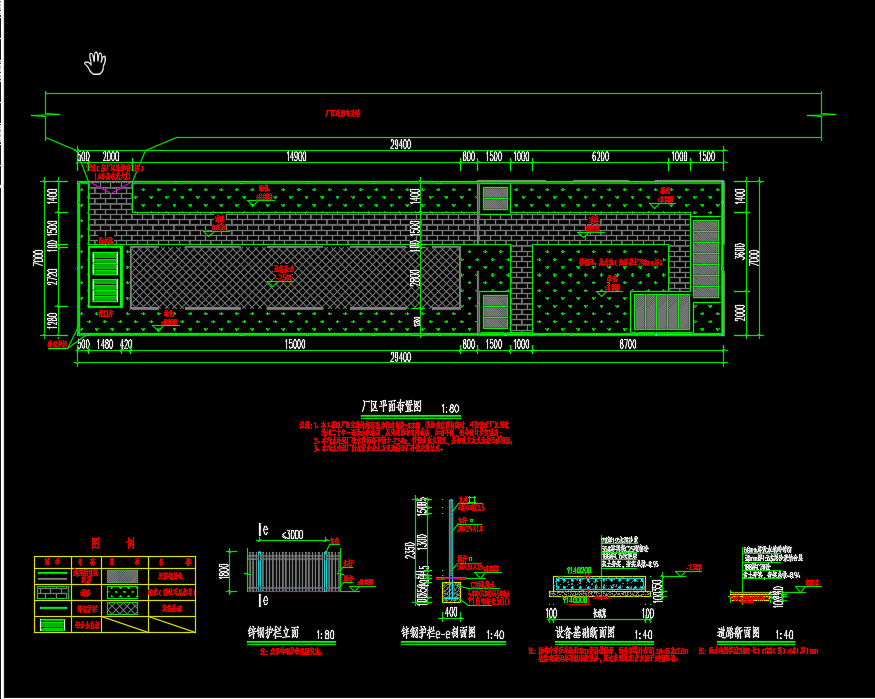

污水处理站设计图包括包括厂区平面布置图、锌钢护栏立面、格栅池、集水池下层平面图、格栅池、集水池顶层平面图、格栅池、集水池B-B剖面图、格栅池、集水池E-E剖面图等
资料截图
  • 污水处理站设计图纸
  • 污水处理站设计图纸
  • 污水处理站设计图纸
