火车站站前广场景观工程水电施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-11
  • 资料类型:RAR
  • 资料大小:3.63 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
火车站站前广场景观工程水电施工图纸
设计范围:
火车南站站前广场景观工程及相应配电设计.
施工
1.各路供电干线均采用VV电缆室外埋地敷设。灯具支线采用BX-500V/750V橡皮铜芯电线穿PC15mmPVC管与干线连接,其中2.5平方毫米线用于接地保护,所有管口毛刺均应打磨光滑,采用三相电源的照明回路,各灯具应间隔两盏均匀的分配到三相电源L1、L2、L3相之中,以保证负荷分配平衡。
2.电源管线埋地敷设时,人行道及草坪埋深于冻土层大于0.5米。所有主电缆和干线过公路时需穿大3个规格的预埋镀锌钢套管,钢套管埋深于冻土层大于0.7米。钢套管壁厚大于2毫米,套管穿电缆后两端需用沥青麻丝封堵,以防水进入。电缆进入接线井时,其套管距井底最小间距为0.1米,穿线管内不得留接头,灯具处电线接头不得露出灯具外,电缆保护管不得有直角弯头,保护管的弯曲半径不得小于管外径10倍。
3.所有灯具、管线位置可根据现场作适当调整。灯具金属外壳应与专用接地线可靠连接。场地内雕塑小品需要布置灯具照明时,从就近电源接入。

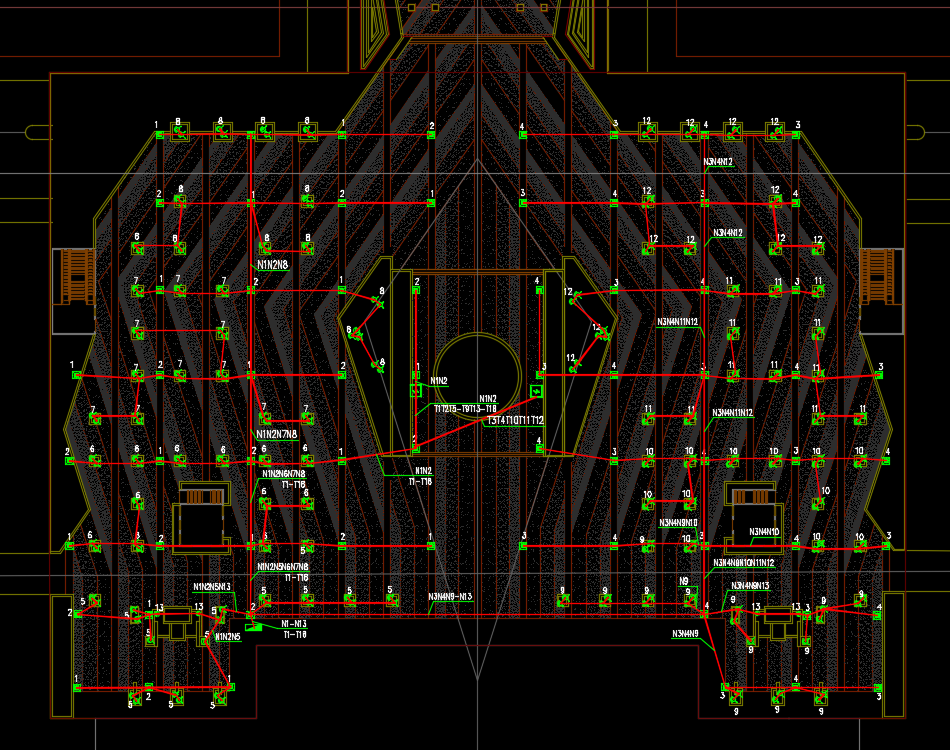

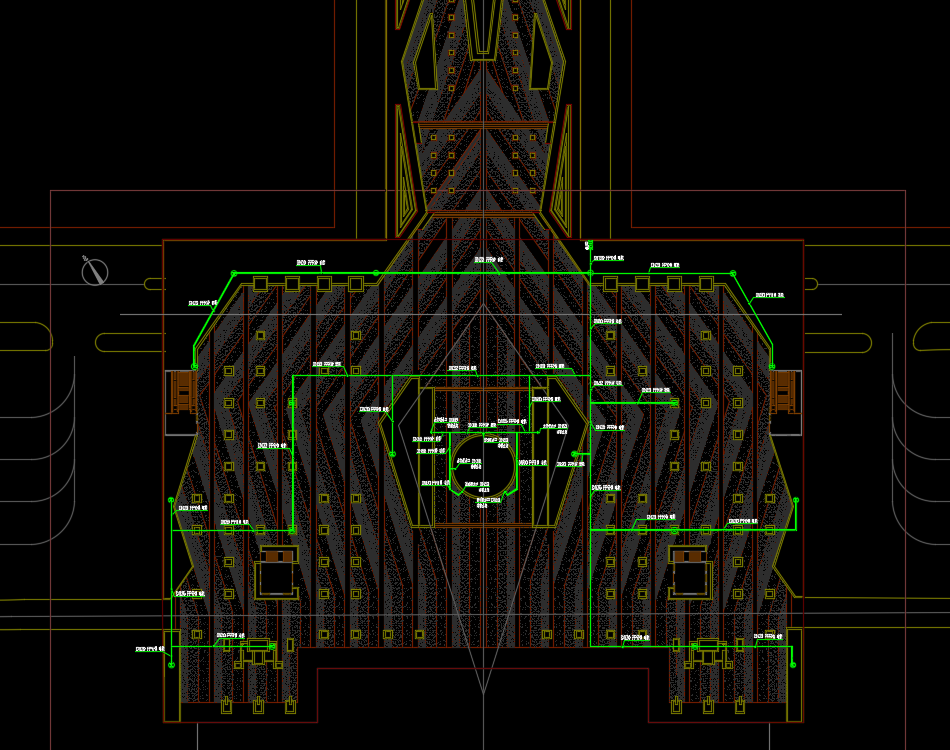

火车站站前广场景观工程水电施工图纸,包括:电气布置平面图、电气系统图、给水布置平面图、排水布置平面图、电气安装详图等
资料截图
  • 火车站站前广场景观工程水电施工图纸
  • 火车站站前广场景观工程水电施工图纸
  • 火车站站前广场景观工程水电施工图纸
