CAD所谓的图例，其实就是比例。在CAD画图中的尺寸和实际尺寸的比例，所以要修改图例，其实就是修改标注的比例，下面一起来看看CAD怎么进行设置图例的吧！
方法/步骤
第1步

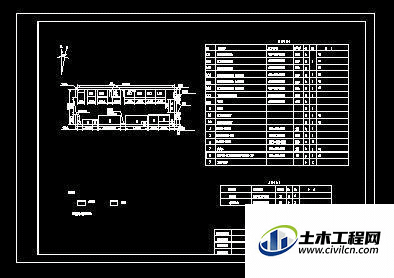

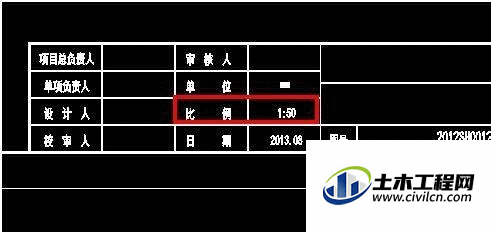

打开一张CAD图纸，这里打开的是一张通信机房图纸，如图所示，这张A3纸图框下的图例为1:50.
第2步

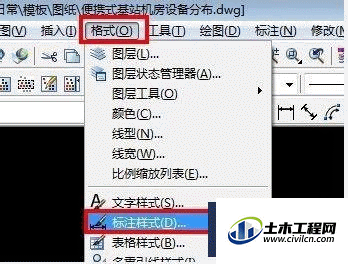

这个图例是怎么设置的呢？其实就是设置标注的比例。菜单栏，点击“格式"->"标注样式",打开标注样式修改窗口。
第3步

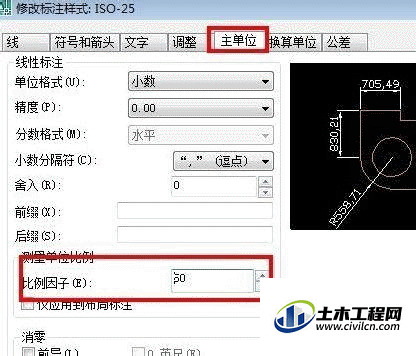

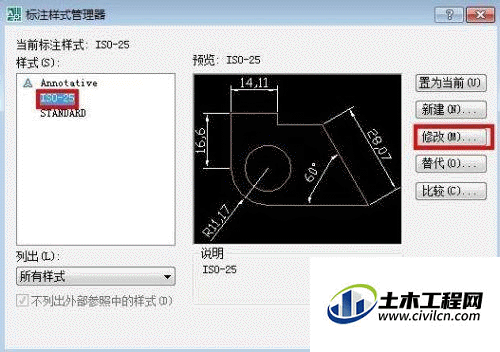

选择需要修改的标注类型，点击修改。点击主单位选项卡，在比例因子中输入你需要的图例。确定之后就可以了。画图的时候尺寸就是实际尺寸/图例了，比如你要画一条5000mm的线，在CAD中只要画5000mm/50=100mm，这个100mm标注起来显示的就是实际尺寸5000mm。
